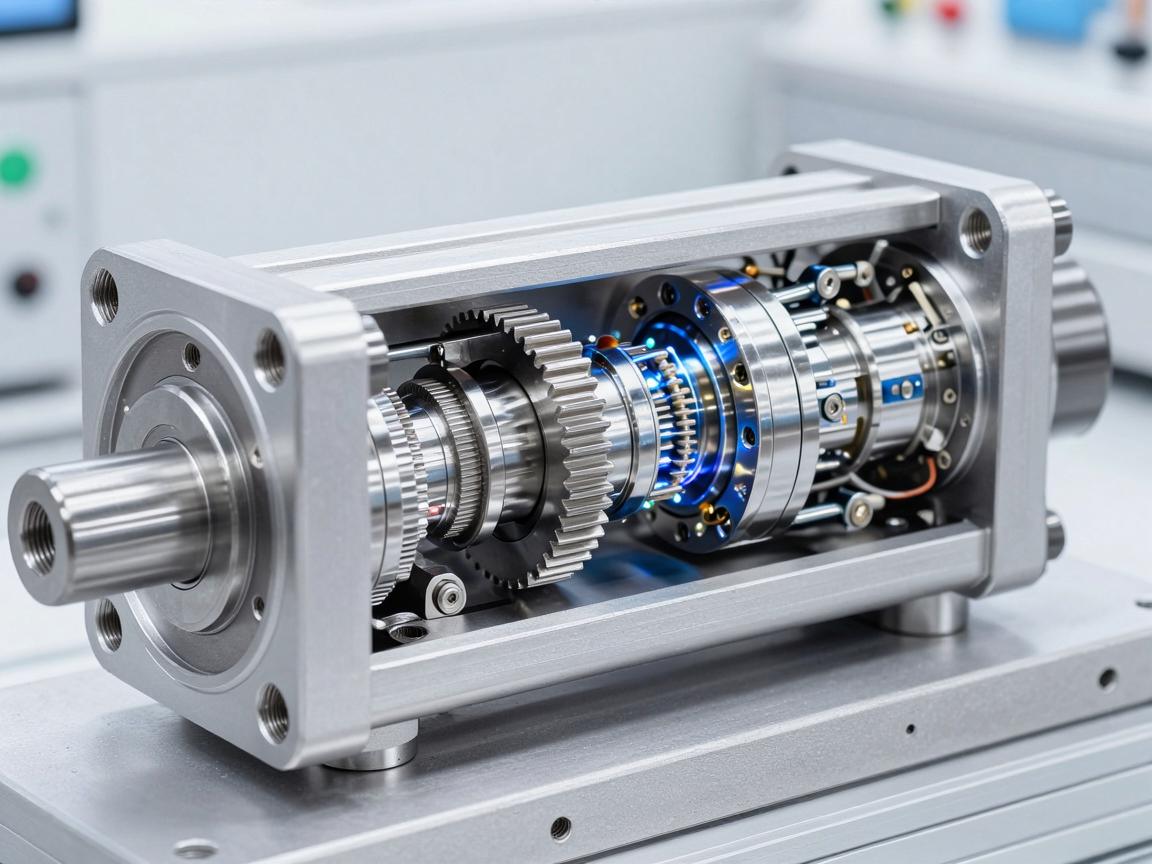

伺服电动缸内部结构，精密传动与智能控制的完美融合

伺服电动缸通过将伺服电机、高精度滚珠丝杠及智能控制系统深度集成，实现了精密传动与智能控制的完美融合，其内部结构中，伺服电机直接驱动滚珠丝杠旋转，通过螺母将旋转运动转化为高精度直线运动，同时内置的编码器与力传感器实时反馈位置与推力数据，智能控制系统则根据反馈信号动态调整电机的转速与扭矩，确保运动过程的平稳性与定位精度可达微米级，该设计不仅消除了液压或气动系统的非线性延迟，还凭借紧凑的结构和高效的能量利用率，在自动化装配、机器人及精密加工等领域展现出卓越的动态响应能力与重复定位精度，是现代工业实现柔性化与智能化制造的核心执行单元。

在工业自动化持续向“精准、高效、柔性”方向演进的今天，伺服电动缸已不再是一个简单的直线执行元件，而是蜕变成为高端装备中不可或缺的“运动心脏”，它之所以能全面超越传统气动与液压系统，实现微米级定位精度与毫秒级动态响应，其核心奥秘，便深藏于那紧凑而精密的缸体之内。

本文将带您深入拆解伺服电动缸的内部架构,透视这一精密机电一体化装置的“骨骼”、“肌肉”与“神经”系统，揭示其超凡性能的技术本质。

动力核心：高惯量伺服电机与无间隙联轴器

伺服电动缸的动力源并非普通电机,而是内置高分辨率编码器的高响应伺服电机，它直接决定了设备的推力上限与速度性能。

• 永磁同步电机（PMSM）：作为当前市场的主流方案，其转子采用高性能钕铁硼永磁体，配合优化的定子绕组设计，可在极短时间内输出大扭矩，具备优异的过载能力与动态响应特性。
• 编码器反馈：通常配备23bit甚至更高分辨率的绝对值编码器，如同系统的“神经末梢”，实时向驱动器反馈转子位置与速度信号，构筑闭环控制的核心基石，确保运动指令的精准执行。
• 锁紧与连接：电机输出轴与缸体传动部件之间，往往通过无间隙弹性联轴器或键槽+锁紧盘实现刚性连接，此环节对消除反向间隙至关重要，直接关乎最终精度，高端机型更倾向于采用膜片式联轴器，以补偿同轴度误差并高效传递大扭矩，确保动力传输的精准与稳定。

传动中枢：滚珠丝杠与行星滚柱丝杠的博弈

传动机构是伺服电动缸中技术含量最高的部分,直接决定了其在重载荷下的寿命与传动效率。

1. 滚珠丝杠副——常规应用的性能主力

   • 结构与原理：由丝杠轴、螺母、循环钢球及反向器构成，电机驱动丝杠旋转，钢球在螺旋滚道内滚动，将旋转运动转化为螺母的直线运动，并通过循环装置实现钢球的闭合回路。
   • 特点与优劣：传动效率高达90%以上，摩擦力极小，但由于接触面积较小，承载冲击能力相对有限，为消除正反向间隙，常采用双螺母预压或大导程大钢珠等设计，确保反向传动精度。

2. 行星滚柱丝杠——重载工况的王者之选

   • 结构与原理：由主丝杠、多个均匀分布的带螺纹滚柱及内齿圈保持架组成，丝杠旋转时，滚柱像行星般围绕丝杠旋转并轴向移动，驱动螺母或活塞杆输出强大的直线推力。
   • 优势解析：得益于滚柱与丝杠间的线接触形式，其负载能力相较于滚珠丝杠可提升数倍，抗冲击性与寿命均大幅提升，尤其适用于压装机、锻压设备等重载、高刚性场景。

直线导向与执行部件：缸体、活塞杆与支撑系统

• 高强度缸体：通常采用铝合金或碳钢一体化成型，既是坚固外壳，也是内部传动机构的支撑座，内置防旋转导向键或花键，可有效防止活塞杆在轴向运动时发生旋转，保证动作精准。
• 活塞杆（输出轴）：表面经过硬铬镀层或陶瓷喷涂处理，具备极低的表面粗糙度，以确保密封效果与耐磨性，杆体可为中空或实心结构，头部设有安装法兰或螺纹孔，便于连接负载。
• 导向套与轴承：位于缸体前端，采用铜基自润滑轴承或深沟球轴承，负责承受径向负载，保障活塞杆运动的平直度与稳定性。

精密传感与极限保护：内部“神经”网络

这部分配置是伺服电动缸区别于传统气缸的智能核心所在。

• 内置磁环与磁性开关：活塞上安装磁环，缸体外壁布置磁簧开关或霍尔传感器，用于检测运动终端的到位信号，提供硬限位保护。
• 丝杠端部限位缓冲：丝杠两端内部设计有聚氨酯或液压缓冲装置，可吸收行程末端的巨大动能，有效防止硬性撞击对传动部件造成损伤。
• 温度传感器：高端机型在电机绕组或滚珠螺母处集成PT100温度探头，实时监控内部温度，防止热变形导致精度漂移。
• 全闭环位置反馈：除电机尾部编码器外，部分精密机型会在缸体侧面安装磁栅尺或光栅尺，直接读取活塞杆的绝对位置，形成全闭环控制，彻底消除机械传动链误差，实现极致精度。

润滑与密封系统：隐形守护者

• 润滑系统：内部填充特种锂基脂或合成油，在丝杠运转时自动润滑滚道，对于高速高频应用场景，可配备自动润滑泵，将润滑油精准注入丝杠副，确保长期稳定运行。
• 多层密封系统：缸体前端采用防尘圈+斯特封+Y型圈的组合设计，防尘圈负责刮除外部尘埃；斯特封（O型圈+方形圈）在高压下提供零泄漏密封；Y型圈则利用介质压力增大于唇口，有效防止内部油脂外泄，确保密封可靠性。

从零件到系统的协同逻辑

伺服电动缸的内部结构,本质上是“电机的高精度旋转”与“丝杠的机械增益”的精密耦合，它并非电机与缸体的简单组合，而是通过联轴器、预紧轴承、丝杠导程设计以及全闭环反馈，构建了一个刚性强、滞后小的机电一体化传动体。

理解这些内部结构,才能真正理解：为什么同样是直线运动，伺服电动缸能够做到“指哪打哪”的绝对控制力，它是机电一体化的缩影，更是未来智能装备向高精度、高响应、高可靠性方向不断演进的核心基石。
