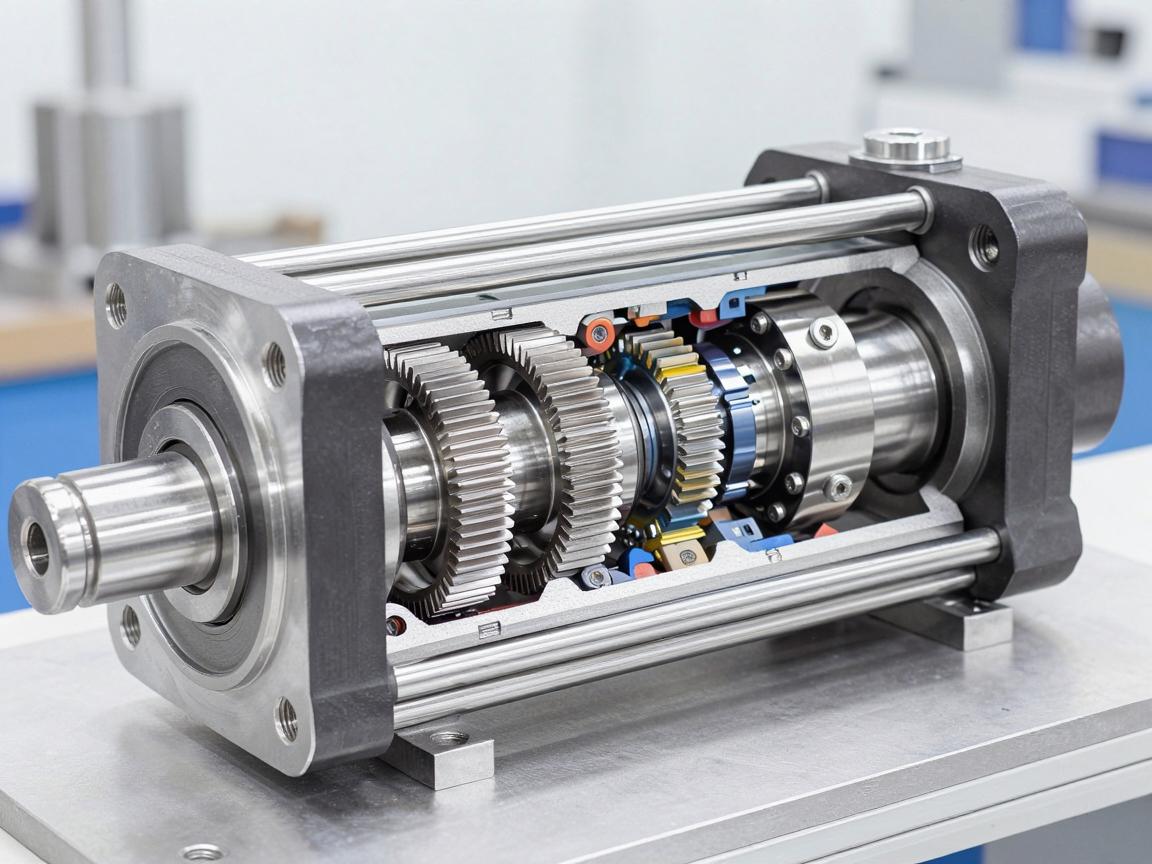

伺服电动缸内部结构详解：精密传动的核心组成
伺服电动缸是一种将伺服电机的旋转运动高效转化为直线运动的精密执行元件，广泛应用于工业自动化、机器人、航空航天等领域，其内部结构看似简单，实则深度融合了机械、电气与控制的先进技术，本文将从核心部件入手,详细解析伺服电动缸的内部构造与工作原理。
驱动单元：伺服电机
伺服电动缸的动力来源于伺服电机，通常安装于缸体尾部或侧面，电机内部包含定子、转子、编码器及制动器等关键组件，在电流控制下，定子绕组产生旋转磁场，驱动转子转动，编码器实时反馈转子位置与速度信息，构成闭环控制系统，确保高精度定位，制动器则用于断电时保持位置，防止负载意外下滑,提升系统安全性。
传动转换机构：丝杠与螺母
这一部分是伺服电动缸实现直线运动的核心模块,常见的丝杠类型包括：
-
滚珠丝杠副：丝杠与螺母之间嵌入循环滚珠，将滑动摩擦转化为滚动摩擦，传动效率高达90%以上，适用于高速、高负载场景，其内部结构包括丝杠轴、螺母、滚珠循环通道（回珠器）及密封件，滚珠在螺旋槽内滚动，通过返向器实现循环,有效减少摩擦与磨损。
-
行星滚柱丝杠：在超高负载或极端环境下，行星滚柱丝杠更为适用，其内部由丝杠、螺母、多个滚柱及保持架组成，滚柱沿丝杠螺纹滚动，接触面大，承载能力强，寿命长,适用于对刚性和耐久性要求极高的应用场合。
导向支撑机构：缸体与导向元件
缸体通常采用高强度铝合金或钢材制造，内壁经过精密加工，用于容纳丝杠及运动部件,导向元件主要包括：
- 直线导轨：安装于缸体内部两侧，引导活塞杆沿轴向平稳运动，有效承受侧向力,保证运动精度。
- 滑动轴承：采用耐磨材料（如铜合金或工程塑料），置于缸体前端与后端，支撑活塞杆的往复运动,降低摩擦损耗。
导向机构的设计直接影响电动缸的运动精度与使用寿命，高刚性、低摩擦是其核心要求。
输出单元：活塞杆与连接件
活塞杆是伺服电动缸的最终输出部件，通常由高强度钢或表面镀铬的合金钢制成，其端部设有安装螺纹或法兰，便于与负载连接，内部中空结构可减轻重量，同时方便穿线或安装传感器，活塞杆表面经过精密磨削与镀层处理，具备良好的耐腐蚀性与耐磨性,确保长期稳定运行。
密封与防护组件
为防止灰尘、水分及杂质侵入缸体内部,伺服电动缸配备多重密封结构：
- 防尘密封圈：安装于缸体前端，紧密贴合活塞杆表面，有效刮除附着物,防止外部污染物进入。
- O型密封圈：用于缸体端盖、电机接口等静密封部位,确保整体密封性能。
- 金属波纹管或防尘套：对暴露的丝杠及导轨提供额外防护，特别适用于粉尘、潮湿等恶劣环境。
辅助传感器与制动装置
- 限位开关：安装于缸体两端，用于检测行程极限,防止过行程损坏设备。
- 磁致伸缩位移传感器：内置或外置，实时反馈活塞杆的绝对位置，精度可达微米级,满足高精度定位需求。
- 电磁制动器：位于电机后端，断电时自动抱紧电机轴，确保负载安全,防止意外下滑。
伺服电动缸的内部结构是机电一体化设计的典范：伺服电机提供可控动力，丝杠螺母实现高效转换，导向与密封部件保障稳定运行，而传感器与制动器则赋予其智能与安全性，深入理解这些精密构造，有助于合理选型、优化维护，并在故障发生时快速定位问题，随着工业4.0对高精度、长寿命执行元件需求的持续增长，伺服电动缸的内部结构也将不断演进，朝着更紧凑、更智能的方向发展。
