伺服电动缸内部结构详解，从核心部件到工作原理
，伺服电动缸是一种高度集成化的精密直线传动机构，其核心结构主要由伺服电机、高精度滚珠丝杠（或行星滚珠丝杠）和缸体三大部分组成，伺服电机作为动力源，接收控制器的指令信号，产生精确的旋转运动，该旋转运动通过同步带或联轴器传递给滚珠丝杠副，将电机的旋转力矩转化为丝杠螺母的直线推力，与螺母连接的推杆在缸筒内做精确的伸缩运动，从而驱动外部负载，整个过程由内置的编码器实时反馈位置信息，形成闭环控制，实现了对推力、速度和位置的精准控制，其结构紧凑、响应快、精度高，是替代传统液压缸、气缸的理想产品。
伺服电动缸是一种将伺服电机的旋转运动精确转化为直线运动的自动化执行机构，它融合了伺服电机的高精度控制能力与液压缸的直线输出特性，被广泛应用于工业自动化、机器人技术、航空航天、试验检测等多个领域，要全面掌握伺服电动缸的性能与优势，就必须深入理解其内部结构，本文将对伺服电动缸的内部组成进行系统解析，揭示其高效、精准运行的原理。

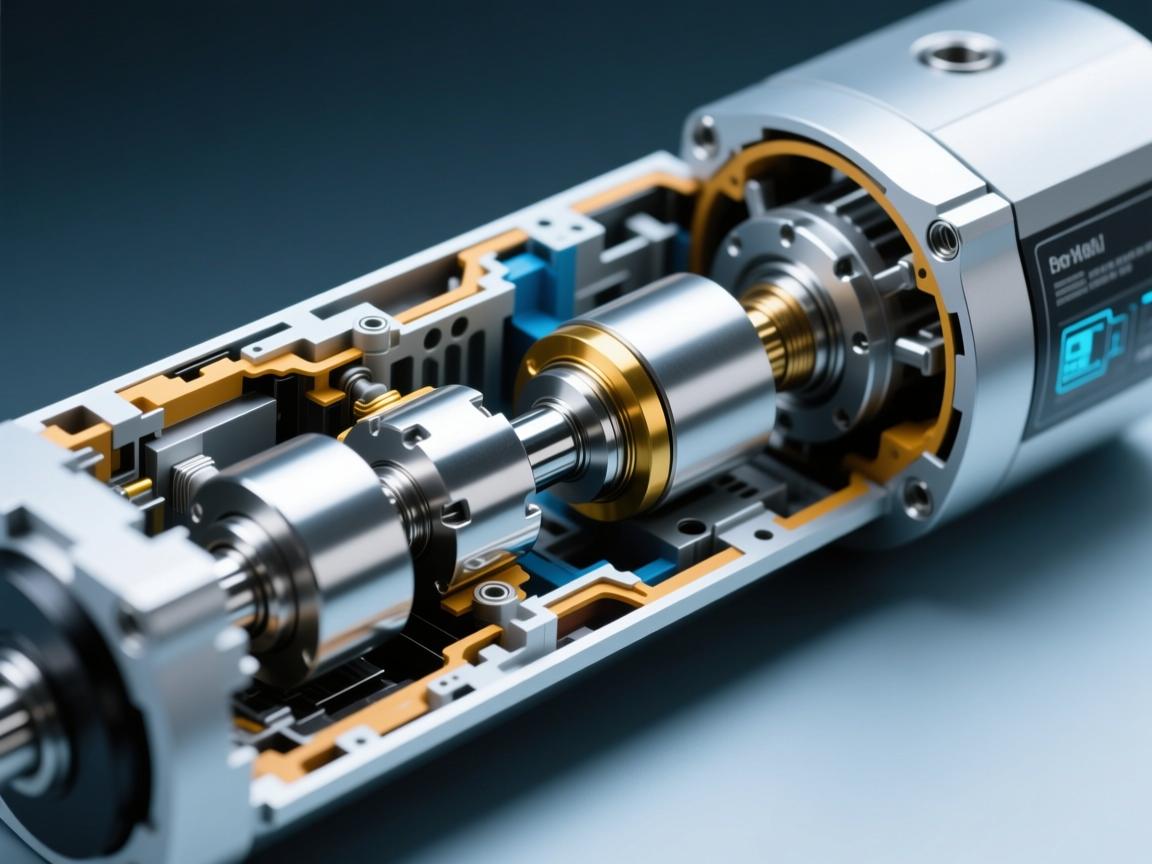

伺服电动缸的内部结构是一个高度协同的精密系统,主要由以下几个核心部件构成：
伺服电机
伺服电机作为电动缸的动力源，负责提供原始驱动力和精确的运动控制，它接收来自控制器的电信号（如脉冲或模拟量），并根据指令精准控制转速、转角和输出扭矩，伺服电机具备高响应速度和高精度的位置控制能力,是实现电动缸精准直线运动的基础。
传动机构
传动机构是将电机旋转运动转换为直线运动的关键部分,常见形式包括：
-
丝杠传动：这是目前最主流的传动方式，伺服电机通过联轴器驱动高精度丝杠旋转,主要包括以下两种类型：
- 滚珠丝杠：在丝杠和螺母之间设置滚珠作为滚动体，通过滚珠的循环运动将滑动摩擦转为滚动摩擦，从而实现高效率（通常可达90%以上）和高精度的传动,是目前应用最广泛的方案。
- 行星滚柱丝杠：采用螺纹滚柱进行传动，接触面积更大，具备更强的承载能力、更高的刚性以及更长的使用寿命，尤其适用于重载、高冲击等恶劣工况。
-
同步带传动：在某些长行程的电动缸设计中，会采用同步带进行一级减速和传动，再由同步带轮驱动丝杠，这种结构有助于减小电动缸的整体长度,便于实现更灵活的设备布局。
缸筒与活塞杆（推杆）
- 缸筒：作为电动缸的主体结构，缸筒不仅容纳丝杠、螺母等内部组件，还承担导向和支撑功能，通常采用高强度铝合金或不锈钢材料制造,具备良好的结构刚性和耐腐蚀性能。
- 活塞杆（推杆）：与传动机构中的螺母相连，是直接输出推力和拉力的执行部件，活塞杆前端通常伸出缸筒，表面经过硬化处理（如镀硬铬）,以提高耐磨性和防腐蚀能力。
轴承与支撑单元
轴承用于支撑高速旋转的丝杠，承受径向和轴向载荷，确保丝杠运转平稳、精确，同时有效降低摩擦，高质量的角接触轴承或圆锥滚子轴承是常见选择,它们能够提供卓越的刚性和承载性能。
位置反馈装置
尽管伺服电机本身已配备编码器，但在高端电动缸中，有时还会集成额外的直线位移传感器（如光栅尺或磁栅尺），这类传感器直接测量活塞杆的实际位移，并将数据反馈给控制器，与电机编码器共同构成全闭环控制系统，这种设计能够有效消除传动链中的误差（如丝杠热膨胀、背隙等）,实现纳米级别的超高定位精度。
限位与缓冲装置
为防止电动缸因过载而损坏，其内部通常设有机械限位开关，或通过软件设定电子限位，部分电动缸在行程末端还配置有缓冲垫（采用聚氨酯等弹性材料），用于平滑吸收活塞杆到达终点时的冲击能量,显著降低噪音和振动。
制动器
在垂直安装或需要断电位置保持的应用场景中，电动缸会集成抱闸制动器，当伺服电机断电时，制动器会自动锁死电机轴，防止负载因自重而坠落,确保设备安全运行。
内部结构如何协同工作？
伺服电动缸的工作过程是其内部结构精密协同的体现：
- 指令输入：上位控制器发出运动指令，包括目标位置、速度或推力等参数。
- 动力驱动：伺服电机接收指令后开始旋转,输出精确的扭矩和转速。
- 运动转换：电机的旋转运动通过联轴器传递至丝杠，丝杠的旋转推动与之配合的螺母（与活塞杆固定）沿轴线方向作直线运动。
- 动力输出：螺母的直线运动直接驱动活塞杆伸出或缩回,从而对外输出精确的推力和位移。
- 实时反馈：在整个运动过程中，伺服电机内置的编码器实时反馈电机转角信息，而外部位移传感器（如配备）则直接反馈活塞杆的实际位置，控制器通过对比目标值与反馈值，实时调整电机的运动状态,确保最终输出的直线运动达到极高的精度和动态响应性能。
伺服电动缸的内部结构是一个集电机技术、精密机械传动和智能控制反馈于一体的复杂系统，每一个核心部件，从提供动力的伺服电机，到实现高效运动转换的丝杠传动，再到保障精度与安全的反馈和制动装置，都发挥着不可或缺的作用，正是这种精密的内部结构设计，使伺服电动缸能够胜任各种高精度、高速度、高负载的直线运动任务，成为现代工业自动化中不可或缺的核心执行元件，深入理解其内部结构，对于正确选型、高效使用和科学维护伺服电动缸具有重要意义。
