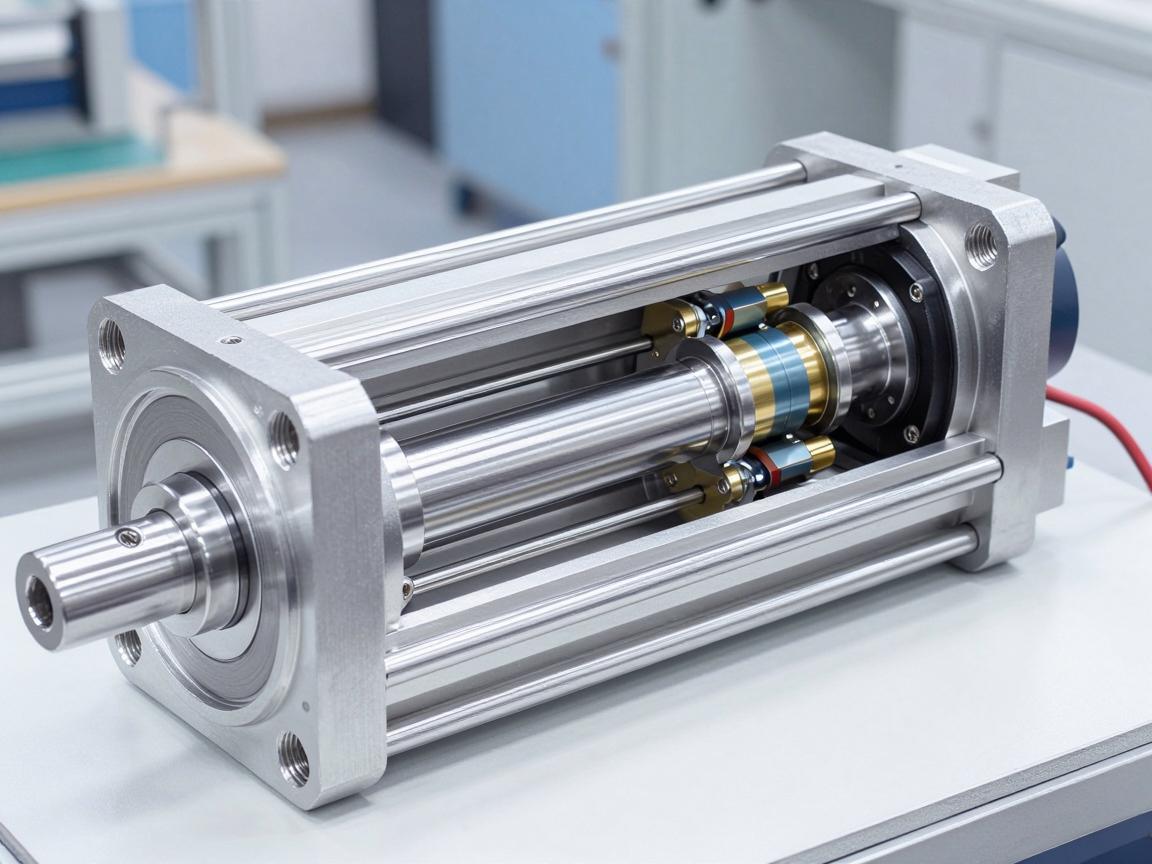

伺服电动缸内部结构解析，精密的直线运动核心
基于伺服电动缸内部结构的解析，其作为精密直线运动的核心，主要由以下几个关键部件构成：**伺服电机**提供动力，通过**联轴器**或**同步带**将旋转运动传递给**滚珠丝杠**，丝杠螺母将旋转运动高效转化为直线运动，推动**活塞杆**做往复运动，缸体内部集成了**导向机构**（如直线导轨）以确保高精度与高刚性，*位置传感器**或编码器实时反馈行程数据，形成闭环控制，部分设计还配备**防旋转装置**与**制动器**，防止意外滑动，这一结构实现了低摩擦、高响应与长寿命的精密直线驱动。
在现代工业自动化与精密控制领域,伺服电动缸正逐步取代传统的气动缸和液压缸，成为执行直线运动的核心元件，其之所以能够实现高精度、高速度、高可靠性的直线运动，关键在于其精密的内部结构设计，本文将对伺服电动缸的内部结构进行详细解析，帮助读者深入理解其工作原理与设计精髓。
伺服电动缸的基本组成
从整体上看,伺服电动缸是一种集成了电机、传动机构、导向机构和反馈装置的机电一体化产品，其内部结构虽然复杂，但可以分解为以下几个核心部分：
- 伺服电机：作为动力源，通常采用永磁同步伺服电机，其转子内置高分辨率编码器，可实现精确的速度和位置控制。
- 传动机构：负责将电机的旋转运动转换为直线运动，典型方案包括滚珠丝杠、行星滚柱丝杠或皮带传动。
- 导向机构：确保活塞杆或推杆在直线运动中的精度和稳定性，常用直线导轨、导套或交叉滚子导轨。
- 反馈装置：实时监测位置、速度和力，通常采用磁栅尺、光栅尺或电机内置编码器。
- 壳体与密封：保护内部精密部件并提供安装基座，同时防止灰尘、油污等污染物侵入。
核心传动机构：滚珠丝杠与行星滚柱丝杠
传动机构是决定电动缸性能的关键,市面上主流的伺服电动缸多采用滚珠丝杠副，其内部结构包括丝杠轴、螺母以及循环排列在两者之间的滚珠，当电机驱动丝杠旋转时，滚珠在螺旋滚道内滚动，带动螺母沿轴向移动，这种设计的优点在于摩擦系数极低（约为滑动丝杠的十分之一），传动效率可达90%以上，且能实现零间隙或预紧状态下的高刚性运行。
对于需要承受更高负载、更强冲击或追求更长使用寿命的应用场合，则采用行星滚柱丝杠，其内部结构更为复杂：丝杠周围均匀分布着多根带有螺纹的滚柱，在保持架的约束下，这些滚柱同时与丝杠和螺母啮合，相比滚珠丝杠，行星滚柱丝杠的接触点更多，承载能力可达同等规格滚珠丝杠的3倍以上，且抗冲击性能优异，特别适用于注塑机、重型机械压力机等重载工况。
导向与支撑结构：保证运动的直线度
伺服电动缸的导向结构通常位于前端或贯穿整个缸体,常见的设计是采用双直线导轨或精密导套，在高速高精度应用中，电动缸内部会安装两根平行的高刚性直线导轨，导轨滑块直接与活塞杆或输出推板连接，这种结构能够承受较大的径向力和倾覆力矩，并将运动直线度控制在每100毫米误差不超过几个微米。
对于紧凑型电动缸,则多采用滑动导套配合自润滑轴承，导套内壁镀有特殊耐磨涂层，活塞杆表面经硬铬处理或陶瓷喷涂，两者配合形成低摩擦、长寿命的滑动副，前端的防旋转结构（如键槽、花键或防转销）可有效阻止活塞杆绕轴线旋转，确保末端执行器的姿态稳定。
密封与防护：内部洁净的保障
由于伺服电动缸内部的高精度滚珠丝杠、导轨和轴承对颗粒物极为敏感，因此密封结构的设计至关重要，典型的内部密封方案包括：
- 前端防尘密封：采用多层唇形密封圈或防尘刮板，刮除活塞杆表面附着的灰尘和油污。
- 内部迷宫密封：在缸体伸缩间隙处设置曲折路径，阻止颗粒直接进入内部腔体。
- 压力平衡装置：当活塞杆伸缩时，内部气体体积变化可能引起压力波动，高端电动缸会配备微型呼吸阀或蓄能器，避免吸入外界湿气和污染物。
部分电动缸内部还设有润滑系统,如油脂储存腔或油路分配器，可定期向丝杠、导轨和轴承补充润滑脂，从而延长维护周期。
温度管理与高负荷下的可靠性
在高频往复或重载工况下,电动缸内部会产生大量热量，过高的温升会导致丝杠热伸长、轴承游隙变化，甚至电机退磁，内部结构中常集成以下温度管理措施：
- 内置温度传感器：实时监测丝杠螺母、电机绕组或壳体温度，反馈至驱动器进行限流或降速处理。
- 冷却液通道：在缸体或空心丝杠内部设计螺旋冷却水通道，通过循环冷却液带走热量。
- 高强度轴承与陶瓷球：采用耐高温润滑脂，并使用陶瓷球轴承（绝缘且热膨胀系数小），提升热稳定性。
结构集成与未来趋势
随着工业4.0和机器人技术的发展，伺服电动缸的内部结构正朝着模块化、轻量化、智能化方向不断演进，将伺服驱动器与编码器接口直接集成在缸体尾部，可减少外接电缆；采用碳纤维复合材料制作活塞杆，能降低运动惯量；植入振动传感器和磨损诊断算法，则能实现预测性维护，进一步提升设备的可靠性与运行效率。
伺服电动缸的精髓在于其内部每一处细节的精密配合：从微观的滚珠滚动轨迹，到宏观的壳体刚度设计，再到密封、散热和反馈系统的协同工作，共同成就了其在工业自动化领域不可替代的地位，深入理解这些内部结构，不仅有助于选型与应用，更能为设备的长效稳定运行提供坚实的技术支撑。
