探秘伺服电动缸结构，精密驱动的核心解析
伺服电动缸是一种将伺服电机与丝杠、缸体集成于一体的精密传动装置，其核心结构包括电机、同步带或联轴器、滚珠丝杠、活塞杆及编码器等，伺服电机通过驱动丝杠旋转，将旋转运动转化为活塞杆的直线运动，实现高精度定位与速度控制，滚珠丝杠作为关键部件，通过滚动摩擦提高了传动效率与寿命；编码器则实时反馈位置与速度信号，形成闭环控制，确保微米级重复定位精度，整体设计紧凑、响应快速，广泛应用于工业自动化、机器人及精密压装等场景，是衡量现代装备精度的重要执行单元。
在现代工业自动化与智能装备领域，伺服电动缸作为一种集成了伺服电机、精密传动元件与智能控制技术的高性能直线驱动装置，正逐步取代传统的气动缸与液压缸，广泛应用于机器人、航空航天、自动化生产线、医疗设备以及精密模拟测试平台等场景，要真正理解伺服电动缸为何具备高精度、高响应、高可控性的核心优势，就必须从其精巧且严密的伺服电动缸结构入手,进行层层剖析。

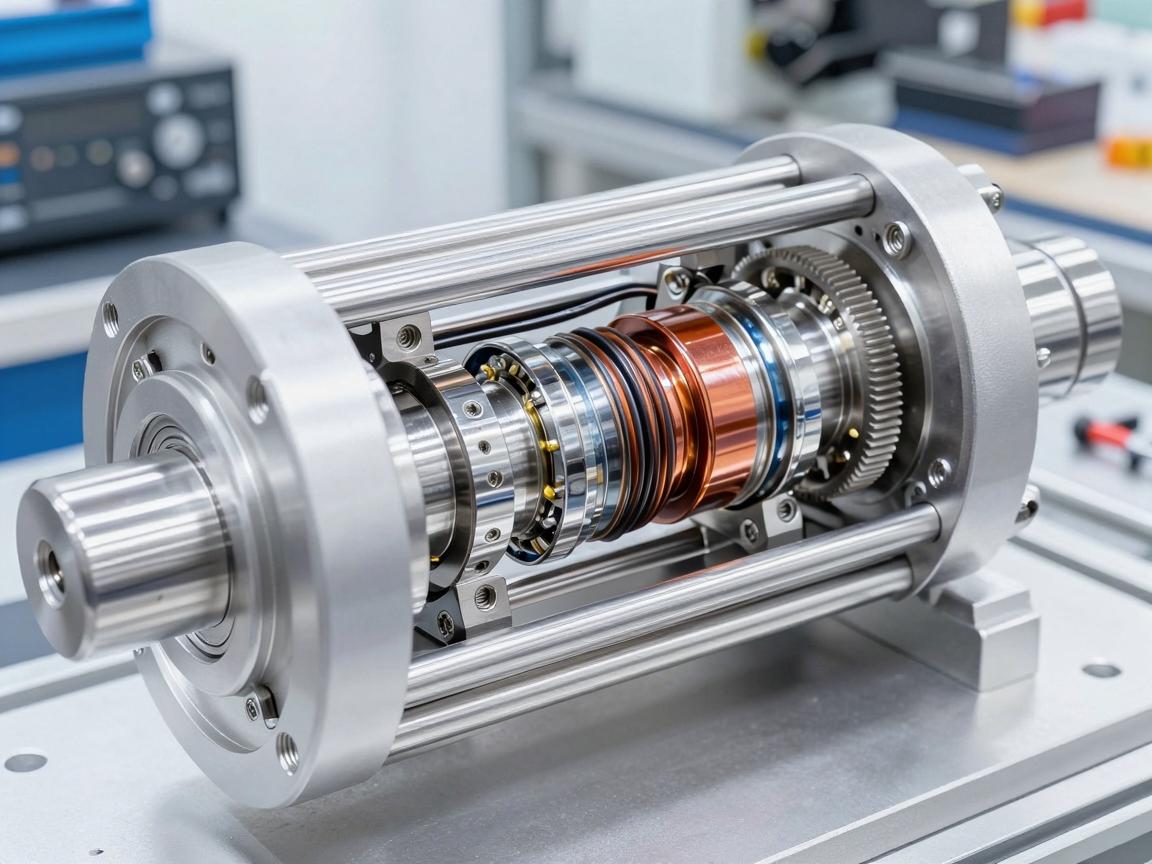

整体架构：模块化设计的精密系统
伺服电动缸本质上是一种将伺服电机的旋转运动转化为缸体推杆直线运动的机电一体化装置，从宏观结构来看，它主要由四大核心模块组成：驱动模块（伺服电机）、传动模块（丝杠与螺母副）、导向与支撑模块（缸筒与导向套）以及反馈与控制模块（编码器与伺服驱动器），这些模块通过精密装配紧密结合，形成一个高度集成的闭环控制系统，确保运动过程的精准、平稳与可重复。
传动模块：丝杠副的核心地位
伺服电动缸结构中最具技术含量的部分，正是其传动机构，常见形式包括滚珠丝杠与行星滚柱丝杠两种。
- 滚珠丝杠结构：通过循环滚珠在丝杠与螺母之间的滚动接触，将旋转运动转换为直线运动，其特点是摩擦力极小、传动效率高（可达90%以上）、磨损低且精度保持性好，是大多数中低速、高精度伺服电动缸的首选结构，丝杠副内部常配备预压机构，以消除反向间隙,确保往返运动的重复定位精度。
- 行星滚柱丝杠结构：适用于重载、高冲击与高转速场景，它以多个柱状滚柱代替滚珠，滚柱与丝杠齿面呈线接触，大大增加了承载面积与接触刚度，这种结构在承受巨大轴向力时，依然能保持极高的线性精度与使用寿命，常见于大型压机、重型机械及军事装备领域。
在丝杠的一端，通常通过联轴器或同步带轮与伺服电机轴直接连接，确保旋转动力的无损耗传递，部分高集成度伺服电动缸还采用电机与丝杠一体化设计，将电机转子直接套在丝杠末端,进一步减小轴向尺寸并提高传动刚性。
导向与支撑：运动平稳的物理保障
为确保推杆沿直线运动而不发生径向偏移或扭转,伺服电动缸结构内部必须设有精密的导向系统。
- 缸筒本身：通常由高强度铝合金或钢材制成，内壁经过精密镗孔与表面硬化处理，既是外壳,也是推杆的导向通道。
- 导向套或直线轴承：安装在缸筒前端内部，为推杆提供径向支撑，在高精度场合，导向套内壁常镶嵌耐磨且自润滑的石墨铜套或PTFE衬套，既可减少摩擦力,又能有效防止低速爬行现象。
- 防旋转结构：部分应用场景要求推杆不仅不能转动，还需承受一定的扭矩负载，内部会设置花键或矩形键槽，使推杆只能沿轴向移动,无法旋转。
密封结构也至关重要，前法兰处装有防尘圈与油封，防止外界粉尘、水分进入缸体内部，污染丝杠与轴承,保障系统的长期可靠运行。
位置反馈：闭环控制的“眼睛”
伺服电动缸区别于普通电动缸的根本之处，在于其拥有高分辨率的位置反馈传感器——编码器，编码器通常安装在伺服电机的尾端（旋转编码器）；部分极高精度的电动缸还会在推杆上直接加装直线编码器或磁栅尺,实现全闭环控制。
- 旋转编码器：实时监测电机轴的角度位置，通过丝杠导程折算得出推杆的线性位置，其分辨率可达数千甚至数百万脉冲/转,从而实现微米级甚至亚微米级的精确定位。
- 直线编码器：直接测量推杆的实际位移，彻底避免了丝杠间隙、热膨胀及弹性变形对定位精度的干扰,常用于超精密加工或光学对准等高端场合。
伺服驱动器根据编码器反馈的实际位置与指令目标位置进行实时比较，动态调整电机的转角与转速,形成精准的闭环调控。
关键辅助部件：保障系统完整性
除了上述主要结构,一个完整的伺服电动缸还包含以下关键辅助部件：
- 电机安装法兰：精确连接电机与缸体，确保同心度,防止偏载引起的振动。
- 限位开关或传感器：在缸筒两端或内部设置行程极限感应装置,保护机械结构免于超行程损坏。
- 制动器（抱闸）：在断电或急停时立即锁紧丝杠或电机轴，防止推杆在垂直负载下意外坠落,是安全防护的重要环节。
结构决定性能，创新引领发展
从滚珠丝杠的精密传动，到行星滚柱丝杠的重载突破；从编码器的闭环反馈，到导向结构的低摩擦设计——伺服电动缸结构的每一个细节，都直接决定了最终系统的精度、寿命与可靠性，随着智能制造向更高速度、更高精度、更强智能的方向迈进，伺服电动缸的结构也在不断进化：集成化、小型化、净室化以及总线控制化正成为新的发展趋势。
理解伺服电动缸的结构，不仅是工程设计的起点，更是实现精准运动控制的基石，在自动化浪潮席卷全球的今天，这一看似简单的“缸”,实则是通往智能装备核心传动技术的密码。
