深入解析伺服电动缸内部结构，精密传动的核心奥秘
伺服电动缸作为精密传动的核心执行元件，其内部结构集成了高效伺服电机、高精度滚珠丝杠（或行星滚柱丝杠）、同步带/齿轮传动组件以及内置传感器与制动系统，电机旋转运动通过联轴器直接驱动丝杠旋转，进而转化为螺母及推杆的直线运动，丝杠副的精密磨削与预紧工艺消除了间隙，确保了极高的重复定位精度，同步带或齿轮组则用于实现减速增矩或调整布局，缸体内部集成的编码器与限位开关实时反馈位置与行程，形成闭环控制，从而在高速、重载及长寿命工况下，完美诠释了将电能转化为可控直线动力的核心奥秘。
在现代工业自动化领域，伺服电动缸凭借其高精度、高刚性、低维护等显著优势，正逐步取代传统的液压与气动系统，成为执行机构中的“新宠”，要真正理解其卓越性能的来源，就必须深入其内部结构，逐一拆解每一个精密部件是如何协同工作,共同实现直线运动的精确控制的。

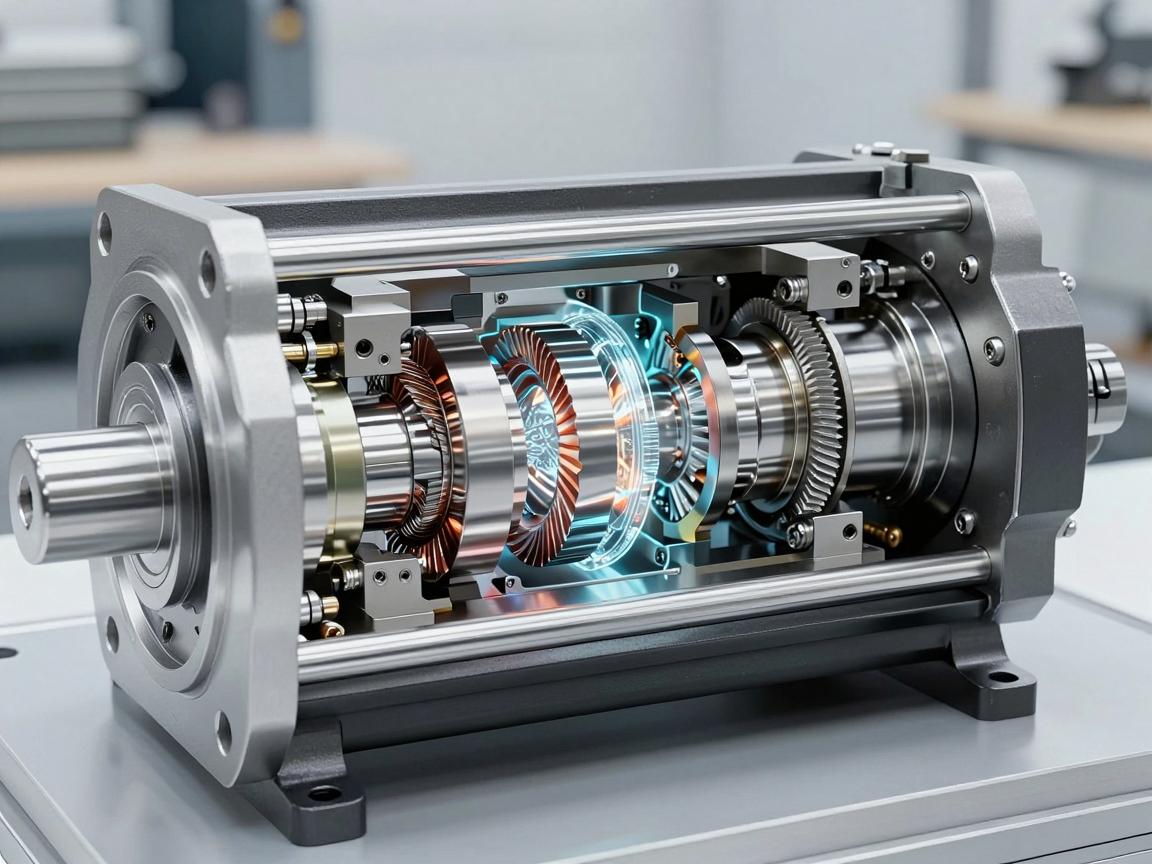

伺服电动缸的动力核心是伺服电机，与普通电机不同，伺服电机内部集成了高分辨率的编码器，能够实时反馈转子位置、速度和加速度信号，编码器与驱动器共同构成闭环控制系统，使得电机可以在毫秒级时间内响应指令，实现微米级的定位精度，根据具体应用需求，电机可选用交流永磁同步电机（PMSM）或直流无刷电机，前者在高扭矩密度和动态响应方面表现尤为出色,适用于高速高精度的场景。
传动机构：滚珠丝杠与行星滚柱丝杠
伺服电机输出的旋转运动，需要转化为直线运动，这一关键任务由传动机构完成,常见的方案有两种：
-
滚珠丝杠副：由丝杠、螺母和循环滚珠组成，滚珠在丝杠与螺母之间的螺旋滚道中滚动，将滑动摩擦转化为滚动摩擦，传动效率高达90%以上，其内部结构精密，滚珠的循环路径设计（内循环或外循环）直接影响承载能力和运行平稳性。
-
行星滚柱丝杠：适用于极高负载和恶劣工况，它采用多个螺纹滚柱代替滚珠，滚柱与丝杠、螺母之间形成多线接触，接触面积更大，承载能力可达滚珠丝杠的3倍以上，且抗冲击性和使用寿命显著提升，高端伺服电动缸常采用这种结构,以满足严苛的工业需求。
导向支撑系统：直线导轨与轴承
为防止运动部件在推送过程中发生扭转或偏摆，伺服电动缸内部必须配备导向系统,常见的设计包括：
- 内置直线导轨：在缸筒内壁安装高精度直线导轨，滑块与推杆连接，提供精确的径向支撑,确保运动轨迹平直稳定。
- 滑动轴承或滚针轴承：在推杆与缸筒之间设置耐磨轴承，减少摩擦并保证同心度,延长设备使用寿命。
- 花键或方键导向：在部分紧凑型设计中，推杆采用非圆形截面，配合缸筒内壁的对应形状实现防旋转,结构简单且节省空间。
密封与防护系统
伺服电动缸的可靠运行离不开密封系统，内部密封圈通常安装在推杆出口处，防止外部灰尘、切屑、冷却液等污染物进入缸体内部，密封件还需防止内部润滑脂泄漏，保证传动部件长期稳定工作，根据防护等级要求，可采用唇形密封、刮尘环、迷宫密封等多重设计，高端电动缸还会在缸体内部设置压力平衡阀，防止内压积聚影响密封寿命,进一步提升环境适应性。
位置反馈装置：线性编码器或磁栅尺
虽然伺服电机本身带有编码器，但在高精度应用场景（如半导体制造、精密组装）中，通常会额外安装直线位置反馈装置，线性编码器或磁栅尺直接测量推杆的绝对位置，消除丝杠、联轴器等传动间隙带来的误差，反馈信号与电机编码器数据融合，可实现纳米级定位精度,满足对位置控制极为苛刻的工艺要求。
辅助组件：制动器、限位开关与润滑系统
- 制动器：垂直安装时，为防止断电后推杆下落，内部集成弹簧制动器，实现通电松闸、断电抱紧,确保安全可靠。
- 限位开关：机械或光电式限位装置安装在行程两端，防止超程损坏结构,保护设备和工件。
- 润滑系统：滚珠丝杠和轴承需要定期润滑，部分伺服电动缸采用油雾润滑或预加脂设计，免维护周期可达数千公里行程,显著降低运维成本。
内部结构的协同工作流程
当伺服驱动器接收到上位机的运动指令后，电机旋转带动丝杠转动，螺母推动推杆沿直线导轨精确移动，编码器实时反馈位置与速度信号，驱动器根据实际值与目标值的偏差调整电流，形成闭环控制，若配置线性编码器，则能提供更高精度的位置修正，整个过程在毫秒甚至微秒级时间内完成，确保每一次动作都精准无误，满足高强度、高频次的工业应用需求。
未来演进方向
随着工业4.0与智能制造的发展，伺服电动缸内部结构正朝着集成化、智能化方向演进：将驱动器、控制器甚至物联网模块集成于缸体内部，减少外部布线，提升系统可靠性；开发自诊断功能，通过振动、温度、电流等数据预测丝杠磨损，实现预防性维护；采用碳纤维复合材料推杆，在降低重量的同时保持刚性，进一步提升动态性能，这些创新将为未来工业自动化带来更高效、更智能的解决方案。
深入理解伺服电动缸的内部结构，不仅是设备选型与维护的基础，更是实现高动态响应、高可靠性工业系统的关键，每一颗滚珠、每一道密封、每一组编码器，都在用精密诠释着现代工业的极致追求，如需咨询和购买伺服电动缸，请联系孙辉：17512080936。
