伺服电动缸内部结构解析，精密驱动的核心奥秘
伺服电动缸的核心在于将伺服电机的高精度旋转运动，通过精密的传动机构转化为直线运动，其内部结构主要由伺服电机、高精度滚珠丝杠或行星滚柱丝杠、以及集成的位置/力传感器构成，滚珠丝杠副将电机扭矩转化为丝杠螺母的轴向推力，实现低摩擦、高效率的直线驱动，行星滚柱丝杠则因多螺纹啮合设计，具备更高的负载能力和刚度，适用于极端工况，编码器实时反馈位置与速度信号，形成闭环控制，确保微米级定位精度与重复定位能力，内置的防旋转装置可消除丝杠扭矩对直线运动的干扰，这一结构设计的核心奥秘，在于通过机电深度融合，实现了动力、传动与控制的协同优化，从而在紧凑空间内爆发出高推力、高速度与高精度的卓越性能。

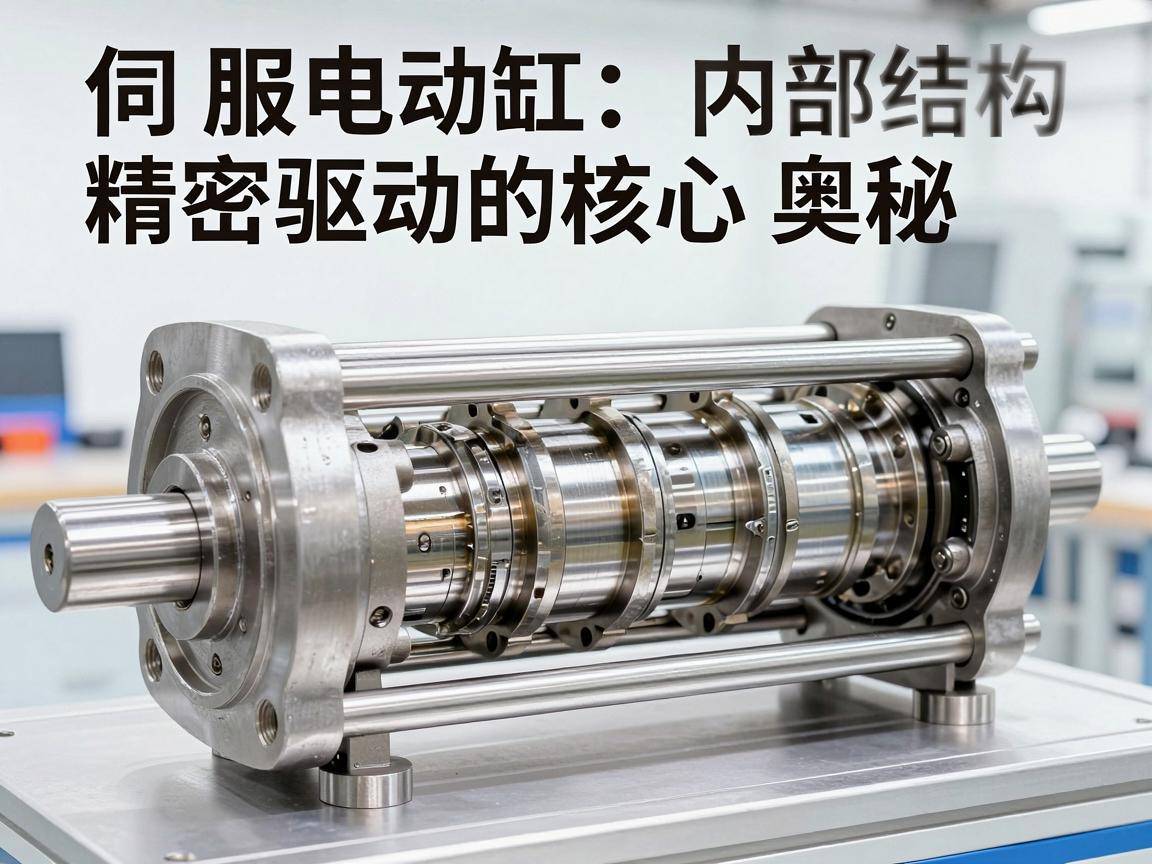

伺服电动缸内部结构解析：精密驱动的核心奥秘
伺服电动缸是一种将伺服电机与机械传动机构高度集成的高精度直线执行元件，广泛应用于工业自动化、机器人系统、航空航天装备及精密装配等领域，其内部结构虽然看似复杂，实则由多个核心部件协同构成，共同实现高效、精确的直线运动，本文将深入解析伺服电动缸的内部结构与工作原理,揭示其精密驱动背后的技术逻辑。
伺服电动缸一般由伺服电机、传动机构、推杆组件、导向系统、传感器及控制器等部分组成，其基本工作流程为：伺服电机输出旋转运动，通过传动机构转换为推杆的直线运动，再借助闭环控制系统实现位移、速度与力的精确调节。
核心部件详解
伺服电机：动力之源
伺服电机是电动缸的驱动核心，通常采用永磁同步电机或无刷直流电机，具有高响应速度、高扭矩密度和宽调速范围等优点，电机内部集成编码器，可实时反馈转子位置与转速，为闭环控制提供必要信号,确保运动精度和动态性能。
传动机构：转换与增力
电机输出动力后，需通过传动机构将旋转运动转化为直线运动,常见的传动方式包括：
- 滚珠丝杠副：由丝杠、螺母及循环滚珠组成，摩擦系数小，传动效率高达90%以上，适用于高速、高精度场景。
- 行星滚柱丝杠：多个滚柱均匀分布在丝杠与螺母之间，承载能力强、寿命更长,适用于重载或高动态响应场合。
- 同步带传动：在部分轻载、长行程设计中，同步带可替代丝杠，降低噪音和成本,但精度相对较低。
推杆组件：执行端
推杆通常采用空心或实心高强度合金钢制成，表面经过硬化与镀铬处理，以提升耐磨性与抗腐蚀能力，推杆内部与丝杠螺母或滚柱螺母连接，末端可安装多种负载连接件（如法兰、耳环、鱼眼接头等）,便于与外部机构连接。
导向系统：保持精度
为防止推杆在运动过程中发生扭转或偏摆，电动缸内部集成导向装置,常见形式包括：
- 直线导轨：钢制滑块在轨道上滚动，承载能力好，精度高,适用于高频率往复运动。
- 滑动导向套：采用铜基或聚四氟乙烯材料制成，结构简单,适用于往复频率不高的场合。
- 花键或键槽结构：与推杆外轮廓配合，有效限制旋转自由度,提高运动稳定性。
传感器与限位机构：安全与反馈
电动缸内部常配备磁性开关、电感式接近开关或霍尔传感器，用于检测推杆行程端点，实现软硬件双重限位保护，确保运行安全，高精度版本还可内置光栅尺或磁栅尺，提供微米级位置反馈,满足精密控制需求。
密封与润滑系统：延长寿命
为防止外部粉尘、水分进入电动缸内部，所有接口处均设有密封圈（如防尘圈、U型密封圈），内部采用长效油脂对轴承及丝杠副进行润滑，有效降低磨损,延长维护周期。
智能化集成趋势
现代高性能伺服电动缸在传统结构基础上,进一步集成了更多智能元件：
- 温度传感器：实时监测内部工作温度,防止过热损坏。
- 力传感器：实时测量输出推力，支持力闭环控制,适用于精密装配与压力控制场景。
- 智能驱动器：内置运动控制算法，支持EtherCAT、PROFINET等主流工业总线通讯,便于实现多轴协同控制与远程监控。
伺服电动缸的内部结构充分体现了机电一体化的设计思想，从电机到传动，从导向到密封，每一个部件都围绕高精度、高可靠性的应用目标而精心设计，深入理解其内部结构，不仅有助于合理选型，还能在设备维护与故障排查中做到有的放矢，随着材料科学与精密加工技术的不断进步，伺服电动缸正朝着更紧凑、更智能、更高性能的方向持续演进。
