伺服电动缸内部结构详解，从核心组件到工作原理
，伺服电动缸是一种高度集成化的精密机电作动装置，其核心结构主要包括伺服电机、高精度滚珠丝杠或行星滚柱丝杠、缸筒以及内置的位置检测传感器，伺服电机作为动力源，通过同步带或联轴器驱动丝杠副旋转，精密丝杠则将电机的旋转运动转化为丝杠螺母的直线往复运动，进而推动与螺母连接的活塞杆伸出或缩回，实现精确的推、拉、举、压等动作，整个过程由伺服驱动器进行闭环控制，通过传感器实时反馈活塞杆位置，从而实现高精度、高响应速度的位移、速度和推力控制，这种将伺服电机与丝杠一体化设计的结构，使其成为替代传统液压缸和气动缸的清洁、高效解决方案。
伺服电动缸是一种将伺服电机的旋转运动转化为高精度直线运动的自动化执行元件，它融合了伺服电机精准的控制性能与液压缸的直线输出特性，广泛应用于工业自动化、航空航天、精密测试、机器人技术等多个高要求领域，要深入理解伺服电动缸的高性能表现，首先必须剖析其内部结构，本文将对伺服电动缸的内部组成进行系统解析,帮助读者全面掌握其工作原理与性能优势。

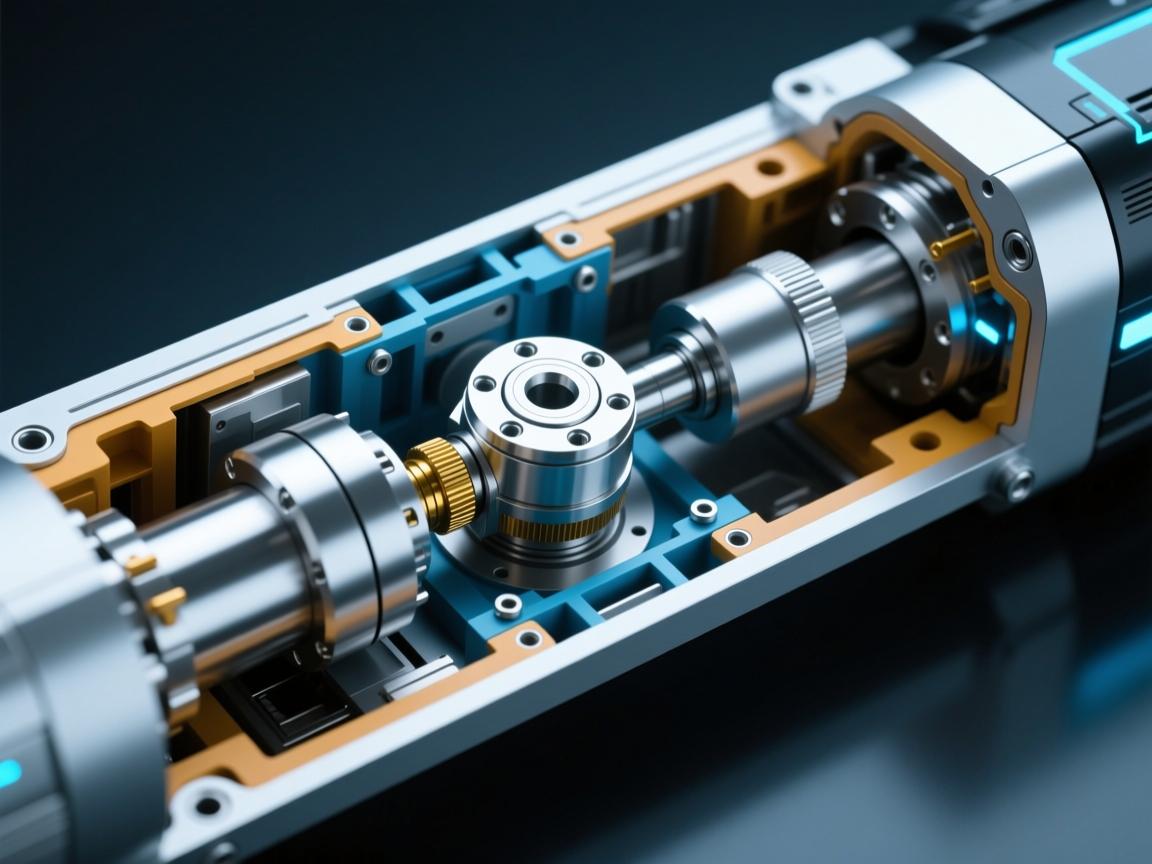

伺服电动缸的内部结构主要由以下几个关键部件组成，它们相互配合，共同实现系统的高精度、高效率运行：
-
伺服电机
伺服电机作为电动缸的动力核心，负责提供精确可控的旋转运动，通过内置编码器实时反馈位置、速度及转矩信息，形成闭环控制，从而保证输出运动的高度准确性，伺服电机的性能直接决定了电动缸的响应速度、定位精度及动态性能。 -
传动机构
传动机构是电动缸实现运动转换的核心部件，负责将伺服电机的旋转运动转化为直线运动,常见的传动方式包括：
- 滚珠丝杠：通过滚珠在丝杠与螺母间的滚动实现高效、低摩擦传动，具有高精度、高刚性及长寿命等优点，适用于高速、高负载的应用场景。
- 行星滚柱丝杠：采用滚柱替代滚珠，接触面积更大，承载能力更强，适用于极端负载、高冲击及恶劣工况。
- 梯形丝杠：结构简单、成本较低，但传动效率和精度相对有限，多用于轻载、低频或对精度要求不高的场合。
-
缸筒与活塞杆
缸筒作为电动缸的主体支撑结构，通常采用高强度铝合金或不锈钢材料，具备良好的机械强度与耐腐蚀性，活塞杆（或称推杆）作为直接输出直线运动的部件，其表面常经硬化处理，以提高耐磨性与抗腐蚀能力，活塞杆通过传动机构与伺服电机相连,实现高稳定性的往复运动。 -
轴承与支撑结构
轴承系统用于支撑丝杠与活塞杆，有效降低运动过程中的摩擦与磨损，常见的轴承类型包括角接触球轴承和推力轴承，它们能够同时承受轴向与径向载荷,确保系统运行的平稳性与结构刚性。 -
位置反馈装置
伺服电动缸通常配备高精度编码器或光栅尺等位置反馈装置，实时监测活塞杆的实际位置，反馈信号传输至控制系统，形成全闭环控制，使运动精度可达微米级别,满足高精度定位需求。 -
制动器与安全装置
在断电或紧急停机情况下，制动器能够迅速锁定系统，防止活塞杆意外移动，保障设备与人员安全，电动缸内部常设有限位开关、过载保护与防撞装置,有效避免因超程或过载造成的设备损坏。
伺服电动缸的工作原理
伺服电动缸的工作流程始于伺服电机接收来自控制系统的指令信号，驱动丝杠进行精确旋转，通过传动机构，旋转运动被高效转化为活塞杆的直线运动，位置反馈装置实时采集运动数据并反馈至控制器，形成闭环调节机制，控制器根据预设参数动态调整电机输出，确保活塞杆的运动路径、速度与位置均符合设定要求，整个系统实现了高响应、高精度的直线运动控制。
内部结构对性能的影响
伺服电动缸的内部结构设计直接影响其关键性能指标：
- 精度：滚珠丝杠与高分辨率编码器的配合可实现微米级定位精度。
- 负载能力：传动机构（如行星滚柱丝杠）与轴承系统的设计决定了电动缸的最大承载能力,适用于不同负载场景。
- 寿命与维护：优质材料的使用、合理的结构设计以及有效的润滑方案，有助于延长设备使用寿命,降低维护频率与成本。
应用与选型建议
伺服电动缸被广泛应用于注塑机、模拟运动平台、工业机器人、实验设备及航空航天等高精度自动化场景，在选型过程中，需综合考虑负载大小、运行速度、定位精度及使用环境等因素，在重载、高冲击工况下应优先选用行星滚柱丝杠结构；而对精度要求极高的场合,则需搭配高分辨率编码器与刚性优化的传动组件。
伺服电动缸的内部结构是其实现高性能控制的基石，通过伺服电机、传动机构、反馈装置与安全系统的精密配合，它在各类自动化应用中展现出卓越的直线运动控制能力，随着工业自动化技术的不断升级，电动缸内部结构的持续优化将推动其向更高精度、更高可靠性方向发展。
