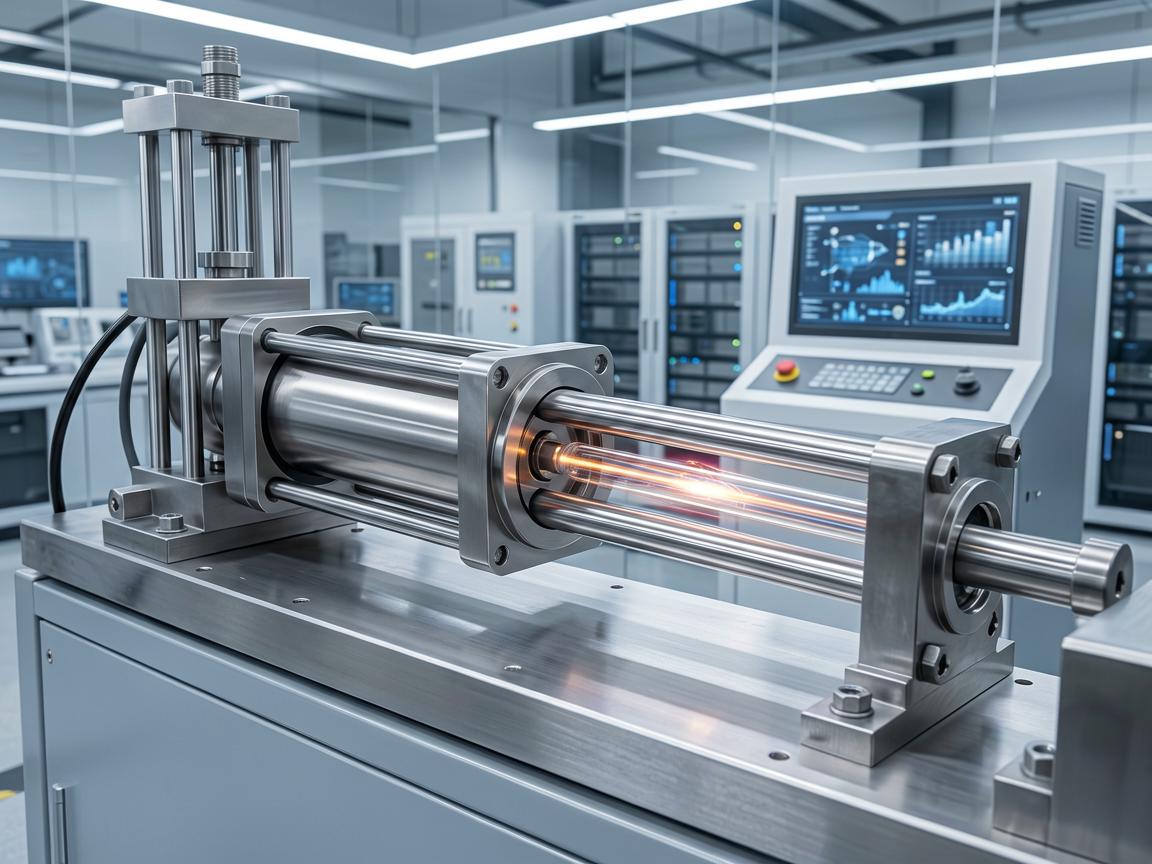

电动缸工作原理，从电能到精准直线运动的科技解析
电动缸是一种将电能高效转化为精准直线运动的执行元件，其核心工作原理基于伺服电机或步进电机驱动，通过联轴器带动缸体内部的滚珠丝杠或梯形丝杠旋转，丝杠的旋转运动驱动螺母及与之相连的活塞杆沿轴向做直线往复运动，通过精确控制电机的旋转角度、转速与扭矩，电动缸可实现毫秒级响应和微米级定位精度，相比液压与气动系统，它具备结构紧凑、无泄漏、节能环保、控制灵活及维护成本低等显著优势，凭借高可靠性与智能化控制能力，该技术已广泛应用于工业自动化、机器人、航空航天及精密模拟平台等领域。
在现代工业自动化、机器人技术、航空航天装备以及医疗设备等领域，精准、高效的直线运动控制是实现高性能运作的核心需求之一，电动缸，作为一种将旋转运动转化为直线运动的精密执行元件，正以其独特的优势逐步取代传统的气缸和液压缸，电动缸究竟是如何工作的？本文将深入解析其工作原理，带你了解这一“钢铁肌肉”背后的技术逻辑。
要理解电动缸的工作原理，首先需要了解它的核心部件,一个典型的电动缸通常由以下几个部分组成：
- 伺服电机（或步进电机）：作为动力源,提供精确可控的旋转运动。
- 滚珠丝杠或行星滚柱丝杠：将电机的旋转运动转化为直线运动的核心传动机构。
- 导轨或导向套：确保活塞杆或推杆沿直线平稳运动,防止侧向力影响。
- 缸体与活塞杆：外部壳体与输出部件,直接与被驱动的负载连接。
- 编码器或位置传感器：实时反馈位置信息,实现闭环控制。
工作原理的三大核心步骤
电动缸的工作可以概括为“电能 → 机械能 → 直线运动”的转换过程,具体可分为以下三个关键步骤：
电机驱动：旋转运动的产生与控制
电动缸的“大脑”是伺服电机，当控制器发出指令（如“移动50毫米，速度100毫米/秒”）时，电机驱动器会根据指令向电机线圈提供精确的电流,电机内部转子在电磁力作用下开始旋转。
关键点： 伺服电机通过编码器实时反馈转子位置、速度和扭矩，与控制器指令进行比对，从而实现高精度的闭环控制，这意味着电动缸可以精确停留在任意指定位置,速度也可精细调节。
丝杠传动：将旋转运动转化为直线运动
电机输出的旋转运动通过联轴器或直接连接的方式传递给丝杠（通常是滚珠丝杠或行星滚柱丝杠），丝杠的螺纹与螺母配合,而螺母则固定在活塞杆内部或与其一体连接。
工作原理类比： 想象一下旋转一颗螺丝，如果你固定螺丝头部并旋转它，与螺丝配合的螺母就会沿着螺丝轴向移动，电动缸的丝杠相当于旋转的“螺丝”，而螺母则连接着活塞杆，当丝杠旋转时，螺母（连带活塞杆）便沿丝杠轴线方向做直线运动。
- 滚珠丝杠：在丝杠与螺母之间循环滚动着许多钢珠，大幅降低了摩擦阻力，传动效率可达90%以上，且磨损小、寿命长。
- 行星滚柱丝杠：在高速、重载或极端工况下，使用滚柱代替钢珠，能承受更大负载与冲击,精度和刚度更高。
直线输出：推动负载完成工作
螺母的直线运动直接推动活塞杆伸出或缩回，从而驱动与缸体或活塞杆相连的负载，整个过程中，导轨或导向套确保活塞杆只沿直线方向运动,不发生旋转或偏移。
控制逻辑：
- 电机正转 → 丝杠正向旋转 → 螺母带动活塞杆伸出；
- 电机反转 → 丝杠反向旋转 → 活塞杆缩回。
通过控制电机的转动圈数和转速,就能精确控制活塞杆的位移距离和移动速度。
电动缸的闭环控制核心
电动缸之所以能实现高精度定位，关键在于闭环控制系统,其工作流程如下：
- 指令输入：控制器设定目标位置、速度、加速度等参数。
- 电机执行：电机旋转,丝杠带动活塞杆运动。
- 实时反馈：编码器持续测量电机实际旋转角度与速度,或直接测量活塞杆的直线位移。
- 偏差修正：控制器将反馈值与目标值对比，计算误差，并即时调整电机驱动电流,使实际运动无限逼近指令。
这种“测量 → 比较 → 修正”的循环每秒可进行数千次，确保电动缸即使在负载变化、摩擦力波动等干扰下,仍能保持毫米级甚至微米级的重复定位精度。
电动缸的主要优势
理解其工作原理后,便能明白电动缸为何成为自动化领域的热门选择：
- 高精度与可控性：得益于伺服电机和闭环控制，位置精度可达±0.01mm甚至更高，速度、加速度均可编程调节。
- 清洁环保：无需液压油或压缩空气，无泄漏风险，适用于无尘、洁净环境（如半导体、食品医药行业）。
- 节能高效：滚珠丝杠传动效率高，电机仅在需要时耗电,且易于实现能量回收。
- 易于集成与编程：通过标准通信接口（如EtherCAT、CANopen、脉冲指令）与PLC或上位机连接,控制灵活。
- 长寿命、低维护：机械结构简单，润滑需求低,比气缸和液压缸更耐用。
典型应用场景
基于其工作原理与优势,电动缸广泛应用于以下领域：
- 工业自动化：装配线上的推压、夹紧、抬升、送料等动作。
- 机器人：协作机器人关节、自主移动机器人底盘升降。
- 新能源：锂电池极片卷绕、电池组压装等精密工序。
- 航空航天：飞行模拟器运动平台、飞机舱门作动器。
- 医疗设备：医用手术台升降、CT床精准定位。
- 实验室：精密测试台的位移控制。
电动缸的工作原理，本质上是一场精巧的能量与运动转换：从电机的精准旋转，到丝杠的高效传动，再到闭环控制的实时反馈，整个过程环环相扣，实现了从电能到直线运动的精准、高效转化。
随着伺服驱动技术、丝杠制造工艺和控制算法的不断进步，电动缸正以其智能化、高精度、节能环保的特性，成为未来自动化设备中不可或缺的执行元件，无论是替代传统气缸，还是在新兴领域中开疆拓土,电动缸的潜力都值得持续关注。
