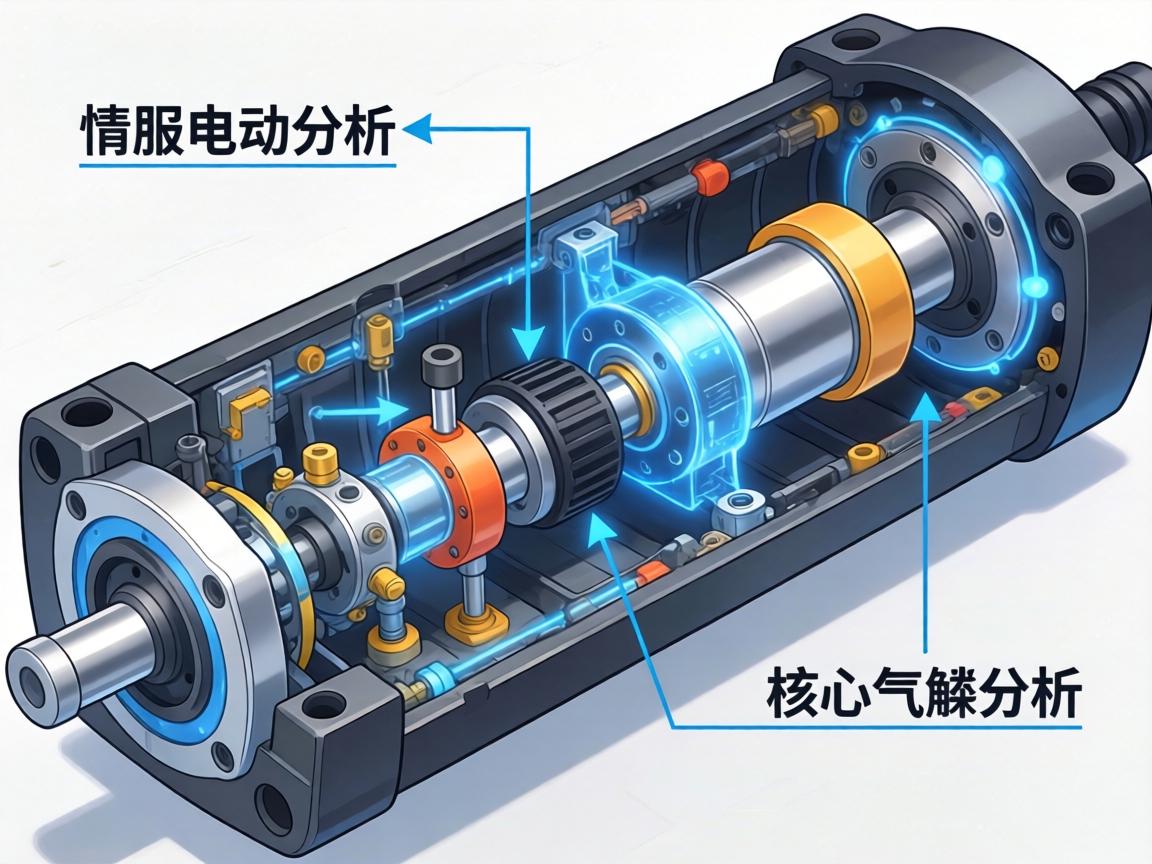

伺服电动缸内部结构解析，核心组件与工作原理
伺服电动缸是一种将伺服电机与丝杠传动机构集成的高精度直线执行器，其核心组件包括：**伺服电机**（提供动力）、**同步带或联轴器**（传递扭矩）、**滚珠丝杠/行星滚柱丝杠副**（将旋转运动转化为直线运动）、**缸筒与活塞杆**（导向与承载），以及**内置编码器**（实时反馈位置与速度）。**工作原理**为：伺服电机接收控制器指令旋转，通过传动机构驱动丝杠螺母副，使活塞杆按预设行程与推力伸出或缩回，闭环控制系统通过编码器反馈信号调整电机运行，实现微米级定位精度、高刚性与平稳的力控输出，广泛应用于工业自动化、机器人及精密测试领域。
伺服电动缸作为一种高精度、高可靠性的直线运动执行元件，在现代工业自动化领域中扮演着越来越重要的角色，它集成了伺服电机、丝杠传动机构、传感器与控制系统，能够将旋转运动精准地转化为直线运动，广泛应用于机器人、数控机床、包装机械、医疗设备等对位置控制有严格要求的场景，要深入理解伺服电动缸的性能优势，就必须剖析其精密而复杂的内部结构。
伺服电机：动力核心
伺服电动缸的动力来源于伺服电机,通常采用永磁同步电机（PMSM）或交流伺服电机，与普通电机不同，伺服电机内部集成了高分辨率编码器（如增量式或绝对式编码器），能够实时反馈转子位置、转速和转角，电机定子由硅钢片叠压而成，嵌有分布绕组，转子则装有高性能钕铁硼永磁体，这种结构使得电机具有高转矩密度、低惯量、快速响应的特点，能够实现精确的速度与位置控制。
传动机构：丝杠与螺母的精密配合
伺服电机的旋转运动需要通过传动机构转换为直线运动,常见的方案包括：
- 滚珠丝杠副：这是最主流的结构，丝杠轴表面加工有精密螺旋滚道，螺母内圈也对应设有滚道，两者之间填充有循环滚珠，滚珠在滚道内滚动，将滑动摩擦变为滚动摩擦，大幅降低摩擦系数（效率可达90%以上），滚珠丝杠具有高刚度、高负载能力、低磨损和长寿命等优点，适用于中高速、高精度场合。
- 行星滚柱丝杠：在高负载、高刚性需求场景（如锻压机、重载机械臂）中，常采用行星滚柱丝杠，它以螺纹滚柱替代滚珠，接触点数量更多，使得承载能力大幅提升，且能承受更大的冲击载荷。
- 梯形丝杠：成本较低，但效率也较低（约30%-60%），存在间隙，适用于低精度、低速或手动调节场合，在伺服电动缸中，梯形丝杠已逐渐被滚珠丝杠所取代。
导向与支撑结构：确保直线运动的精度
丝杠螺母输出的直线运动需要通过导向机构来保证方向准确、无摆动，常见的导向方式包括：
- 直线导轨副：由导轨和滑块组成，具有高刚性、低摩擦、高精度的特点，可承受径向、侧向和力矩载荷。
- 滑动轴承导向：结构简单，成本低，适用于轻载、低速场合。
- 交叉滚子导轨：紧凑型结构，能承受多方向载荷，常用于狭窄空间。
为保证丝杠稳定旋转,其两端通常由角接触球轴承或圆锥滚子轴承支撑，形成固定-支撑或固定-浮动结构，以吸收热膨胀并保证轴向刚度。
位置反馈与控制系统
伺服电动缸之所以能够实现闭环控制,关键在于位置反馈系统，通常采用的传感器包括：
- 内置编码器：安装在电机后端，检测电机转子角度，通过丝杠导程换算为直线位置。
- 直线光栅尺/磁栅尺：直接测量滑块或缸杆的绝对位置，分辨率可达微米甚至纳米级，能够消除丝杠热变形、反向间隙等误差，适用于超精密定位。
- 霍尔传感器：低成本方案，用于检测极限位置或原点位置。
控制器（伺服驱动器）接收上位机指令与反馈信号，通过PID（比例-积分-微分）等算法调节电机电流，从而实现位置、速度和力的精确控制。
壳体与防护：适应恶劣环境
伺服电动缸外壳通常采用铝合金或不锈钢材质,表面进行阳极氧化或镀铬处理，以增强抗腐蚀和耐磨性，内部设有防尘密封圈（如D型密封、唇形密封）和防扭转装置，防止外界粉尘、油污、切削液进入内部，损坏丝杠和轴承，对于高防护等级要求，还可采用波纹管护套或不锈钢伸缩护套。
辅助组件：提升性能与寿命
- 制动器：当电机断电时，制动器（如电磁弹簧制动器）可防止负载下滑，常用于垂直安装的电动缸。
- 缓冲装置：在行程两端设置弹性缓冲垫或液压缓冲器，吸收冲击能量，保护结构。
- 润滑系统：滚珠丝杠和导轨需要定期润滑脂或润滑油润滑，部分优化设计采用自润滑材料或内置油路，延长维护周期。
伺服电动缸的内部结构是机电一体化设计的典范：伺服电机提供动力，滚珠丝杠实现低摩擦转换，直线导轨保证运动精度，高分辨率传感器完成闭环反馈，坚固壳体则提供稳定保护，随着工业自动化向高精度、高速度、智能化方向发展，伺服电动缸内部结构也在不断进化——更紧凑的集成设计、更强的抗负载能力、更长的免维护寿命，成为未来技术迭代的核心方向，理解其内部结构，不仅有助于选型与应用，也为故障诊断和性能优化提供了坚实基础。
