伺服电动缸，精密动力背后的结构奥秘

伺服电动缸是一种将伺服电机与精密传动机构高度集成的机电一体化装置，其核心奥秘在于精密的内部结构：伺服电机作为动力源，提供精准的旋转运动；通过同步带或联轴器，动力被高效传递至高精度的滚珠丝杠副；丝杠螺母将旋转运动转化为精确的直线位移；集成在螺母上的推杆或活塞杆输出高精度、高响应的直线推力与速度，整个系统在伺服驱动器与编码器的闭环控制下，实现了对位置、速度和推力的毫厘级精确控制，这种结构设计使其集成了伺服电机的灵活可控与液压缸的强劲线性输出，成为自动化领域中实现精密直线驱动的关键执行元件。

在现代工业自动化、高端装备制造以及航空航天领域，有一类核心部件正凭借其高精度、高响应和强劲的推力性能，悄然推动着精密运动控制的革新——它就是伺服电动缸，与传统的液压或气动系统相比，伺服电动缸结构紧凑、控制精准、节能环保，已成为实现高精度直线运动的关键方案之一，是怎样的结构设计赋予它如此卓越的性能？本文将深入解析伺服电动缸的核心构造。

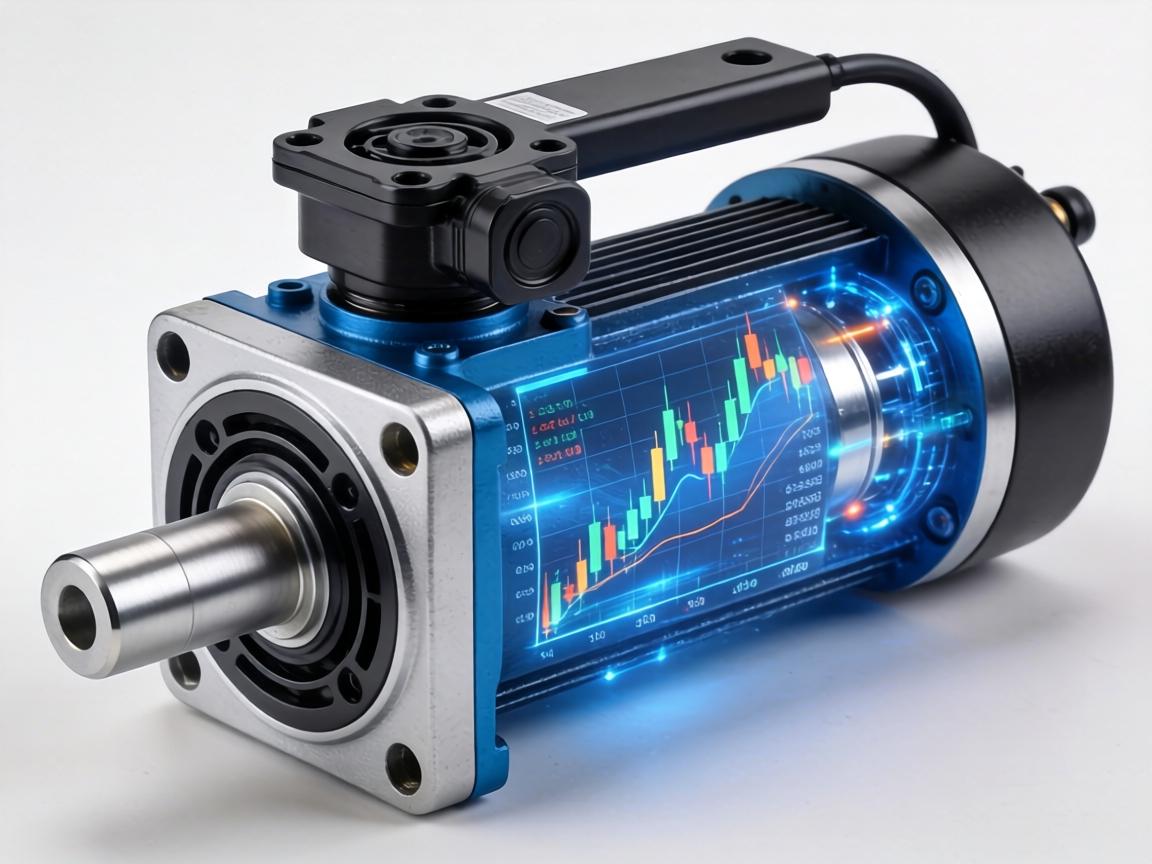

伺服电动缸本质上是一种将伺服电机的旋转运动转化为精确直线运动的执行机构,其结构可划分为三大核心模块，共同构成一条高效的动力传输链：

1. 动力输入端：伺服电机与制动器



   • 伺服电机：作为系统的“大脑”与“心脏”，接收控制指令，输出精确的转速、转矩与位置信号，是电动缸实现高精度控制的动力源头。
   • 制动器（可选）：在断电或紧急状态下自动锁止电机轴，防止负载因自重或外力发生位移，确保系统安全可靠。

2. 运动转换中枢：精密减速机构与传动丝杠

   • 减速机（可选）：并非所有电动缸必需，但在需要增大输出扭矩时，可通过行星减速机或蜗轮蜗杆等机构，将电机的高转速、低扭矩转换为低转速、高扭矩，以适应重载工况。
   • 传动丝杠：作为旋转运动转为直线运动的核心元件，主要分为以下几类：
     • 滚珠丝杠：通过滚珠在丝杠与螺母间的循环滚动来传递动力，摩擦小、效率高（可达90%以上），定位精度高、寿命长，是高性能电动缸的普遍选择。
     • 行星滚柱丝杠：采用螺纹滚柱承载，接触面积大，刚性与承载能力显著优于滚珠丝杠，适用于极端重载、高冲击的应用环境。
     • 梯形丝杠：基于斜面滑动原理，具备良好的自锁性能，但传动效率较低，多用于对效率要求不高、需长时间保持位置的场合。

3. 动力输出端：缸体与推杆

   • 缸体：作为整体结构的支撑骨架，常采用高强度铝合金或钢材制造，内部容纳传动机构，并提供安装接口，其刚性与加工精度直接影响电动缸的整体性能。
   • 推杆（活塞杆）：直接连接外部负载，输出直线推力或拉力，表面通常经过硬化与镀铬处理，以提升耐磨、防腐蚀能力。

关键辅件：性能与稳定的保障

除了核心传动链外,一系列精密辅助结构也对电动缸的性能至关重要：

• 导向机构：在高径向负载或长行程应用中，可通过内置直线导轨或外置导向装置，确保推杆仅承受轴向力，避免弯曲与卡滞。
• 位置反馈装置：通常集成高精度编码器（位于电机尾部或丝杠末端），实时监测推杆位置，实现闭环控制，这是达到微米级定位精度的关键。
• 限位与缓冲装置：包括机械式或感应式限位开关，以及末端液压或弹性缓冲器，有效保护电动缸在行程终点免受冲击损伤。
• 防尘与密封系统：采用波纹管防护罩、密封圈等设计，防止灰尘、切屑等异物侵入，保护内部丝杠与轴承，延长使用寿命。

结构集成形式：灵活适应多元需求

根据电机与丝杠的布局方式,伺服电动缸主要分为两种典型结构：

1. 直连式：伺服电机通过联轴器与丝杠同轴直接连接，结构紧凑、长度较短，传动效率高，响应速度快，是目前最常见的形式。
2. 平行式：伺服电机通过同步带或齿轮组与丝杠平行布置，可利用杠杆原理实现更大减速比，有助于在安装空间受限时优化整体布局，同时可选用更小体积的电机。

伺服电动缸并非简单的机械组合,而是一个深度融合了伺服控制、精密机械传动、传感器反馈等技术的机电一体化系统，其每一处结构设计——从高效的动力转换核心，到保障运行稳定的辅助单元，再到灵活多样的集成形式——都紧紧围绕“精度、效率、可靠性与适应性”展开，正是这种精妙而坚固的构造，使伺服电动缸能够准确执行每一个微米级的运动指令，成为支撑智能制造、实验仿真乃至未来尖端科技发展的重要力量，随着材料科学与控制技术的持续进步，其结构还将不断优化，释放更强大的应用潜能。

---
