探秘伺服电动缸，精密动力核心的内部结构解析

伺服电动缸是一种将伺服电机旋转运动转化为精密直线运动的动力装置，其核心内部结构主要由伺服电机、精密滚珠丝杠和缸体等部件构成。，伺服电机作为动力源，提供精确的转速和扭矩控制，其动力通过联轴器或同步带传递给高精度的滚珠丝杠副，将旋转运动高效转化为直线推力，缸体通常采用优质合金材料，内部包含导向机构（如直线导轨）以确保推杆运动的绝对直线精度和抗扭刚性，末端通常集成高分辨率编码器或位置传感器，与伺服驱动器构成闭环控制系统，实时反馈并修正位置，从而实现微米级的重复定位精度、高速响应以及稳定的推力输出。，这套高度集成的机电系统，结构紧凑，消除了传统液压系统的泄漏与维护难题，成为自动化设备中实现精密推拉、压装、定位等核心动作的理想动力执行单元。

伺服电动缸作为现代自动化设备中实现高精度直线运动的核心执行元件，其卓越性能的背后，是一套高度集成、精密协同的内部结构，它融合了先进的电机技术、传动技术与控制技术，将旋转运动转化为精准、平稳、可靠的直线推力，本文将深入解析其内部构造,逐一阐述关键部件的功能与协同机制。

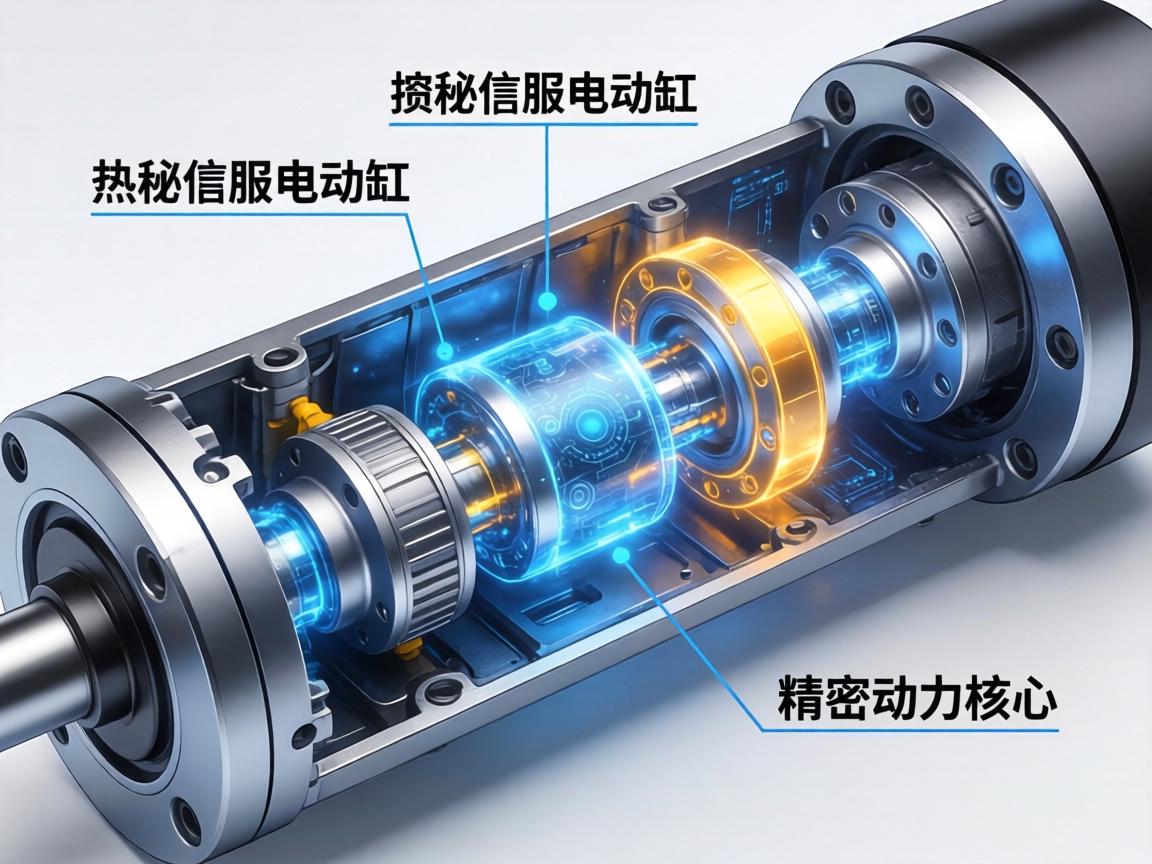

伺服电动缸的内部结构主要可分为三大系统：驱动系统、传动系统和反馈系统，它们被紧凑集成于缸筒外壳内，形成一个结构坚固、运行高效的动力单元。

1. 驱动系统：动力之源

   • 伺服电机：作为电动缸的“心脏”，通常采用高性能永磁同步伺服电机，它接收控制器的指令信号，输出精确的旋转运动，电机内部的高分辨率编码器与转子、定子精密配合，实现对转速与转矩的精准控制,为系统提供源头动力。
   • 制动器（可选）：在垂直安装或断电后需保持位置的工况下，会加装电磁制动器，它在断电时自动锁止电机轴，有效防止负载因自重发生位移,确保系统安全。

2. 传动系统：运动转换之桥 该系统负责将电机的旋转运动转化为直线运动，其设计直接决定电动缸的精度、效率与使用寿命。

   • 减速机构（可选）：并非所有电动缸的标配，当需要增大输出推力或降低运行速度时，会采用行星齿轮减速器或谐波减速器，连接于电机输出端,实现增扭减速。
   • 丝杠传动副：作为传动系统的“灵魂”，主要有两种类型：
     • 滚珠丝杠副：最为常见，由丝杠、螺母及循环滚珠构成，电机驱动丝杠或螺母旋转，通过滚珠的滚动摩擦实现运动转换，具有效率高（可达90%以上）、摩擦小、精度高、寿命长等特点，适用于高速、高频往复运动。
     • 行星滚柱丝杠副：主要用于极端重载、高刚性及高冲击的场合，它采用螺纹滚柱作为传动介质，接触面积大，承载能力、刚性及抗冲击性能均显著优于滚珠丝杠。
   • 同步带/轮传动（可选）：在某些结构设计中，电机通过同步带与带轮驱动丝杠，这种布局可改变动力传递方向,为设备布局提供更大的灵活性。

3. 反馈系统：精准控制之眼 该系统是实现闭环控制、保证位置精度的关键。

   • 电机编码器：伺服电机内置的高分辨率编码器，可精确反馈电机的旋转角度与速度,构成第一重控制闭环。
   • 直线位置传感器：许多高精度电动缸还会在内部集成直线位移测量装置，如磁栅尺或电阻尺，其读数头安装在移动部件上，尺身沿缸体铺设，可直接、实时地测量活塞杆的绝对直线位置，信号反馈至控制器后，形成最直接的第二重位置闭环，能有效补偿并消除传动链累积误差,实现微米甚至更高等级的定位精度。

辅助结构：可靠运行的保障

• 缸筒与端盖：构成主体防护壳体，保护内部精密组件，并提供安装接口,多采用高强度铝合金或钢材制造。
• 活塞杆（推杆）：直接输出直线力的部件，通常经过淬硬、精密磨削，表面常镀覆硬铬层，以提升其硬度、耐磨性及抗腐蚀能力。
• 轴承与支撑：用于精确支撑丝杠，承受径向与轴向载荷,确保运转平稳顺滑。
• 防尘与密封：前端盖处设有多重密封组合（如O形圈、斯特封等），有效防止外部灰尘、切屑侵入，并保持内部润滑剂不泄漏，高品质的密封是电动缸适应恶劣工业环境、保持长期可靠运行的关键。
• 润滑系统：内部关键运动副（如丝杠、轴承）在出厂时已预填高性能润滑脂，以实现长期免维护或长周期运行，部分重型电动缸还设有注油口,便于后期补充润滑。

伺服电动缸远非简单的机械推杆，而是一个高度机电一体化的精密动力模块，其内部从提供精准旋转动力的伺服电机开始，经由高效或重载的传动系统进行运动转换，最终由直接、实时的反馈系统实现闭环控制，结合坚固的壳体、精密的支撑与可靠的密封，各部件间的优化设计与精密配合，共同铸就了伺服电动缸在推力、速度、精度及可靠性方面的卓越性能，使其成为高端装备制造、精密实验设备、航空航天等领域的核心驱动解决方案，深入理解其内部结构，有助于我们更科学地选型、更高效地应用并更专业地维护这一关键部件。

---
