探秘动力核心，伺服电动缸内部结构全解析
伺服电动缸是现代自动化设备中的核心动力元件，其内部结构精密而高效，主要由伺服电机、高精度滚珠丝杠、高强度缸筒、活塞杆以及内置的位置反馈装置构成，伺服电机作为动力源，通过联轴器驱动滚珠丝杠高速旋转；丝杠螺母则将旋转运动转化为活塞杆精准、平稳的直线运动，内部通常集成高分辨率编码器，实时反馈活塞杆位置，形成闭环控制，从而实现微米级的重复定位精度与快速响应，整个结构设计紧凑，密封性强，兼具高推力、高速度与长寿命的特点，是替代传统液压与气动系统的理想解决方案。

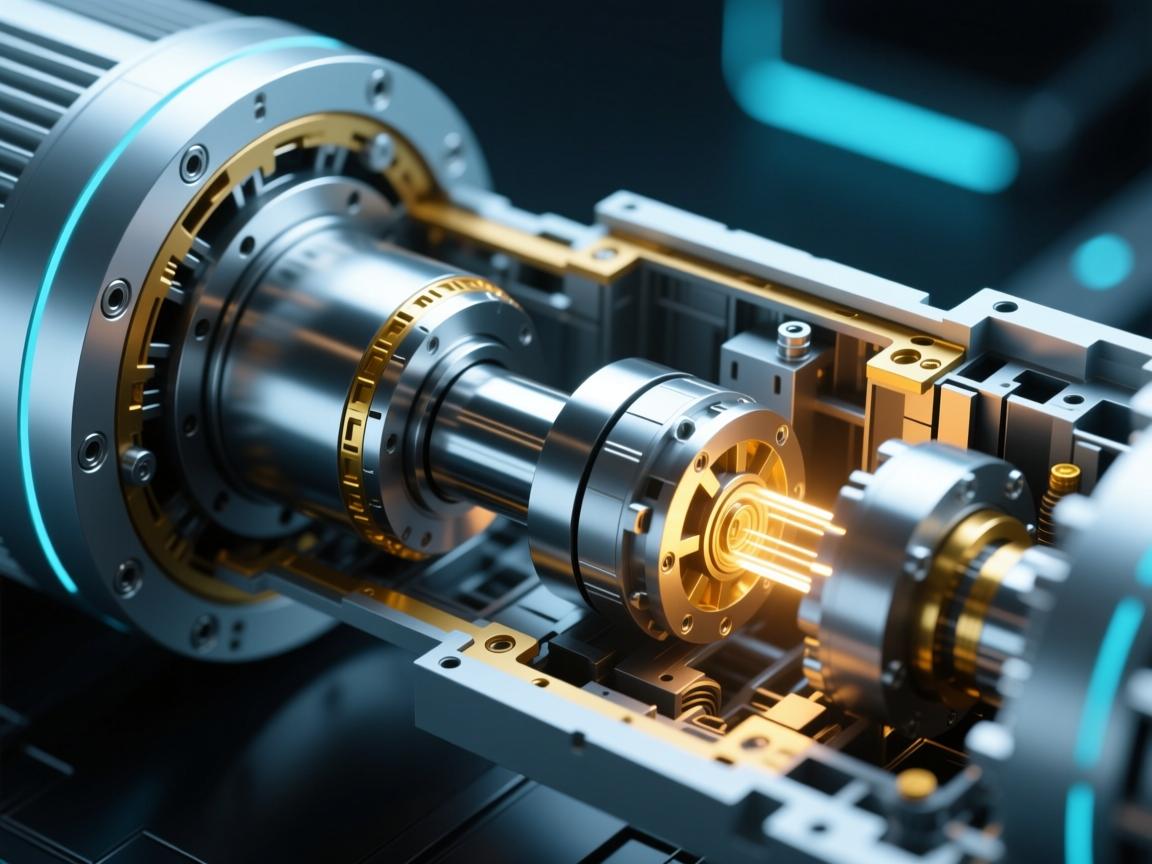

在现代工业自动化、精密制造乃至航天科技领域，伺服电动缸作为将旋转运动转化为精准直线推力的核心执行元件，其地位举足轻重，它融合了伺服电机的高响应、高精度与机械传动的高刚性，而这些卓越性能的根基，正深植于其精巧的内部结构之中，本文将深入伺服电动缸内部，系统解析其核心构成，揭示其如何将电能高效、精准地转化为可控的直线动力。 伺服电动缸的“心脏”通常位于其顶端或一侧——即伺服电机，它接收控制系统的指令，精确输出旋转运动，高性能的永磁同步伺服电机已成为主流选择，其内置的高分辨率编码器（绝对值或增量式）可实时反馈转子位置，形成闭环控制，这也是实现微米级定位精度的关键，紧邻电机处，常配备电磁制动器，在断电或紧急状态下能迅速锁死电机轴，有效防止负载因自重或外力发生意外移动,确保系统安全。
运动转换核心：精密减速机构与丝杠副
将电机的旋转运动转化为直线运动，是电动缸功能实现的关键环节,这一转换由核心传动部件完成。
- 减速机构（常见配置）：为提升输出扭矩、匹配最佳转速，许多电动缸会集成精密行星减速机或谐波减速器，它位于电机与丝杠之间，起到降低转速、增强扭矩的作用,使电动缸能够驱动更重的负载。
- 丝杠副——运动转换的核心：这是实现旋转至直线运动转变的直接机构，主要分为两类：
- 滚珠丝杠副：最为常见，由丝杠、螺母及循环滚珠组成，电机驱动丝杠或螺母旋转，通过滚珠的循环滚动，实现低摩擦、高效率（可达90%以上）的直线传动，其高刚性、长寿命的特点，完美契合高频率、高精度的往复运动需求。
- 行星滚柱丝杠副：适用于更高要求的场景，采用螺纹滚柱代替滚珠承载，接触面积更大，具备更高的刚性、承载能力与使用寿命，尤其耐冲击，适合极端重载、高冲击的严苛环境。
承载与导向：缸筒与导向机构
- 缸筒：作为电动缸的主体外壳，常采用高强度铝合金或钢材制造，它不仅是内部零件的保护罩，更是承受轴向负载的关键结构件，其内部经过精密加工,确保优异的直线度与表面光洁度。
- 导向机构：为确保推杆/活塞杆严格沿轴线运动，防止旋转与侧向偏移，电动缸内部集成了专用导向装置，常见形式包括：
- 内置直线导轨：在推杆一侧或四周安装小型直线导轨与滑块,提供极强的抗扭与抗侧翻能力。
- 外置导向模块：针对超长行程或特大负载,有时需在电动缸外部并联独立的直线导轨系统。
- 花键结构：采用花键轴与花键套配合，在传递推力的同时限制旋转,结构紧凑高效。
力的传递终端：推杆/活塞杆与轴承
- 推杆（活塞杆）：前端与负载直接连接，多由高强度合金钢制成，表面常经过硬化处理（如镀硬铬）和精细磨削，兼具耐磨与防腐蚀特性,后端则与丝杠螺母或传动机构相连。
- 关键轴承：内部轴承配置对性能至关重要，前端通常安装组合角接触轴承，以承受主要轴向负载及部分径向力；后端则常配置深沟球轴承或另一套角接触轴承，用于固定与辅助支撑，这些轴承均经过预紧处理，以消除间隙,确保传动系统的高刚性与精度。
感知与防护：传感器与密封系统
- 位置反馈传感器：除电机编码器外，许多电动缸还在后端集成直线位移传感器（如磁栅尺、光栅尺或电阻尺），直接测量推杆的实际直线位置，结合电机编码器，形成“双闭环”控制，进一步消除传动链误差（如丝杠热伸长）,实现更高的绝对位置精度与重复定位精度。
- 全面密封系统：由多层密封圈、防尘圈、刮尘圈构成的密封体系，分布于前后端盖及推杆出口处，有效阻隔外部灰尘、切屑、液体侵入，并保持内部润滑脂清洁,确保所有运动部件在良好环境中长期稳定运行。
集成一体：后端盖与整体布局
所有内部组件被精密封装于缸筒内，并由后端盖封闭，后端盖通常设计有电机安装接口、传感器出线孔、透气阀（用于平衡内外压力）及安装支耳，现代伺服电动缸注重模块化设计，实现电机、驱动器、控制器与传感器的高度集成，结构紧凑，减少外部管线,显著提升系统整体可靠性。
伺服电动缸并非简单的机械组合，而是一个高度机电一体化的精密动力系统，从伺服电机的精准启停，到丝杠副的高效转换，再到导向轴承的稳固支撑，以及传感与密封系统的全面护航——每一个内部组件都环环相扣，共同成就了其高速、高精度、高可靠性的卓越性能，深入理解其内部结构，不仅有助于正确选型与应用，更能让我们深刻体会到现代工业科技在追求极致动力与控制方面所凝聚的智慧，随着材料科学与控制技术的持续进步，伺服电动缸的内部结构将不断优化，为智能制造注入更强劲、更精准的动力源泉。
