探秘动力核心，伺服电动缸内部结构全解析

伺服电动缸作为精密动力执行机构，其核心结构融合了伺服电机、传动组件与缸体，内部通常由伺服电机提供精准动力，通过联轴器驱动高精度滚珠丝杠或行星滚珠丝杠旋转，将电机的旋转运动转化为丝杠螺母的直线运动，螺母与外部推杆相连，从而输出高精度、可编程控制的推拉力，关键部件还包括轴承、导向装置与内置位移传感器（如编码器），实时反馈位置与速度信号，形成闭环控制，整体结构紧凑，密封性强，兼具高响应、高刚性及长寿命特点，广泛应用于工业自动化、航天试验等领域，实现精准的位移与力控制。

在现代工业自动化、精密制造以及航空航天领域，伺服电动缸作为将电能转化为精确直线运动的核心执行元件，扮演着至关重要的角色，它集高精度、高效率、高刚性于一体，而其卓越性能的奥秘，正蕴藏于精密的内部结构之中，本文将深入解析伺服电动缸的内部构造，揭示其如何通过各部件协同工作，实现精准的动力传输与智能控制。

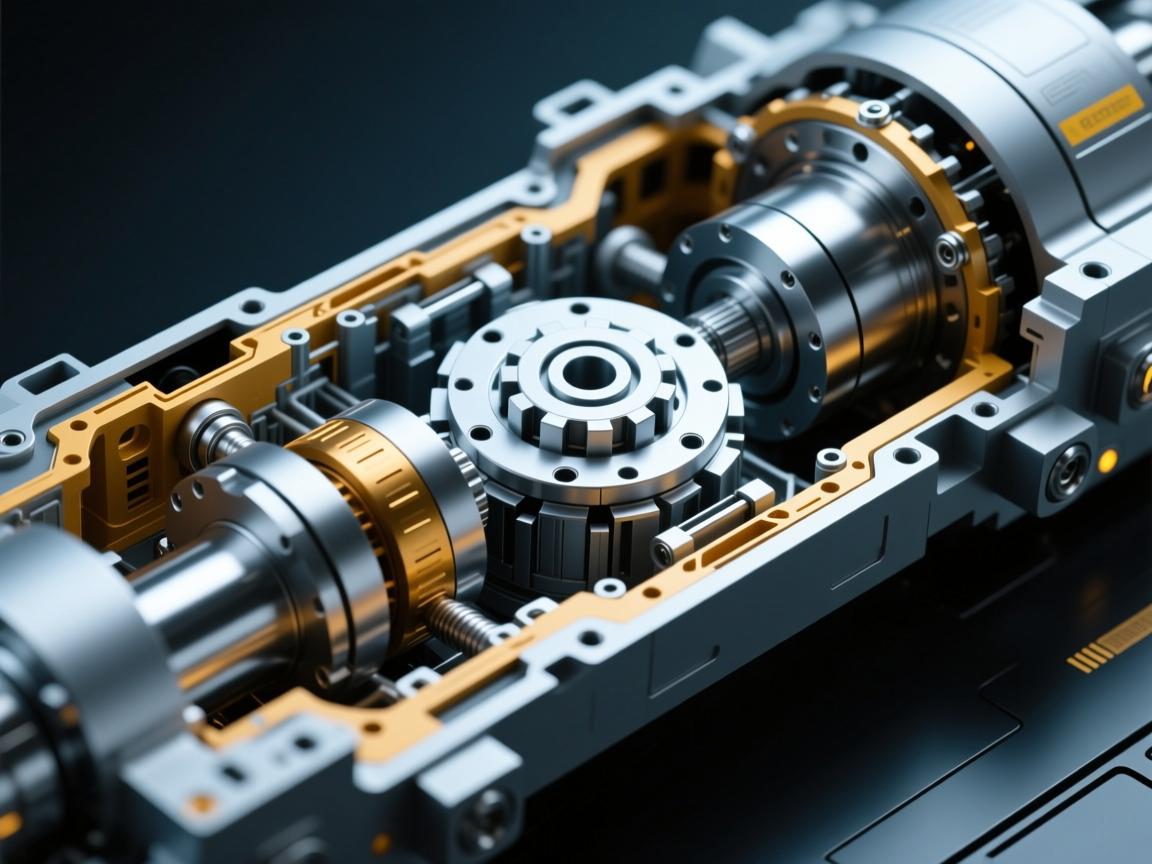

伺服电动缸的内部结构并非简单的机械组合,而是一个由驱动系统、传动系统与反馈系统高度集成的有机整体。

1. 驱动系统：动力之源

   • 伺服电机：作为电动缸的“心脏”，通常采用永磁同步伺服电机，它接收控制器的脉冲指令，输出精确的旋转运动与扭矩，电机内部通过转子永磁体与定子绕组的磁场相互作用，实现快速启停、精准调速与平稳换向。
   • 制动器（可选）：集成于电机尾部，在断电或紧急状态下自动锁止电机轴，防止负载因自重或外力产生位移，保障系统安全。

2. 传动系统：旋转至直线的转换枢纽

   • 联轴器/同步带：作为连接电机与传动机构的第一环，用于补偿安装对中误差并传递扭矩，部分设计采用同步带实现减速与柔性传动。
   • 精密减速机构（可选）：在需要更大推力的场景中，可集成行星减速机或谐波减速器，以降低转速、放大输出扭矩。
   • 核心传动部件——滚珠丝杠或行星滚柱丝杠：这是电动缸的“脊梁”，常见的滚珠丝杠由丝杠轴、螺母及循环滚珠构成，电机驱动丝杠旋转，推动螺母沿轴线作直线运动，凭借滚动摩擦，传动效率可达90%以上。行星滚柱丝杠则在丝杠周围布置多个滚柱，增大接触面积，具备更高的承载能力、刚性及寿命，适用于重载、高冲击的严苛环境。
   • 缸筒与导向机构：缸筒作为主体结构，承载并保护内部组件，其内部常集成直线导轨或导向衬套，用于承受径向力与弯矩，确保推杆严格沿轴向运动，避免卡滞与偏磨，是实现高精度与高刚性的关键支撑。

3. 反馈系统：精准控制的“智慧之眼”

   • 内置编码器：通常安装在伺服电机尾部，实时监测电机转速与转角，通过丝杠导程换算间接获取推杆位置信息，构成闭环控制的基础。
   • 外部直线位移传感器（可选）：对精度要求极高的场合，可额外配置磁栅尺、光栅尺等传感器，直接测量推杆的绝对位移，形成全闭环控制，进一步消除传动链误差，实现纳米级定位。

辅助结构：守护稳定与耐久

• 轴承与支撑座：支撑丝杠两端，承受轴向与径向载荷，保障丝杠运转平稳。
• 防尘与密封：前端盖采用唇形密封圈或迷宫密封结构，有效阻隔灰尘、切屑等污染物，并保持内部润滑，在恶劣工况下，缸体可具备IP65或更高防护等级。
• 润滑系统：关键运动部件如丝杠、导轨在出厂时已预填长效润滑脂，部分型号设有注油嘴，便于定期维护。
• 限位与缓冲装置（可选）：可通过机械限位开关或程序设定软限位来定义行程范围，部分电动缸还集成液压或聚氨酯缓冲器，用于行程末端的减速与吸震，保护结构免受冲击。

工作流程：内部协同的动态演绎

当控制器发出运动指令,伺服电机立即响应并精确旋转，扭矩经联轴器传递至滚珠丝杠，丝杠的旋转运动转化为螺母的直线位移，从而驱动推杆伸缩，在此过程中，编码器持续反馈实时位置信号至驱动器，与目标值进行比对与纠偏，形成闭环控制，直至准确抵达设定位置，整个过程中，导向机构约束运动方向，轴承提供稳定支撑，密封结构阻隔外界干扰，各部件各司其职、默契配合，共同完成一次高效、精准的直线运动。

伺服电动缸的内部结构,堪称机电一体化技术的精密典范，从电能的精准转换，到机械传动的高效实现，再到实时反馈的智能调控，每一部件均经过严谨设计与精密计算，深入理解其内部构造，不仅有助于正确选型、高效使用与科学维护，更能让我们深刻体会到现代工业科技如何将力量与精度完美融合，推动自动化设备向更高性能、更高可靠性的未来迈进，随着材料科学、控制算法及传感技术的持续发展，伺服电动缸的内部结构也将不断优化，为智能制造注入更为强劲的核心动力。

---
