伺服电动缸结构解析，高精度直线运动的核心组成
伺服电动缸是一种将伺服电机的旋转运动转化为高精度直线运动的机电一体化装置，其核心结构主要由伺服电机、传动机构（通常为高精度滚珠丝杠或行星滚珠丝杠）和缸体（含导向机构）三大部分组成，伺服电机作为动力源，提供精准的转速与扭矩控制；传动机构负责将旋转运动高效、低损耗地转换为直线运动，并直接决定了系统的定位精度、刚度和承载能力；缸体则提供支撑、导向与防护，确保推杆或滑块沿既定轴线稳定运行，集成的位置反馈装置（如编码器）构成闭环控制，实时监测并修正位移，从而实现微米级甚至更高的重复定位精度、快速响应以及复杂的运动控制，是现代自动化设备中实现精密推、拉、举、压等直线动作的关键执行元件。
在现代工业自动化、精密制造与机器人技术领域，伺服电动缸凭借其高效、高精度的直线运动控制能力，正发挥着日益关键的作用，它融合了伺服电机的精准控制优势与机械传动的高可靠性，被广泛应用于半导体制造、航空航天、汽车测试、医疗器械等对运动控制要求极为严苛的领域，本文将深入剖析伺服电动缸的核心结构，揭示其实现高精度直线运动的内在机理。

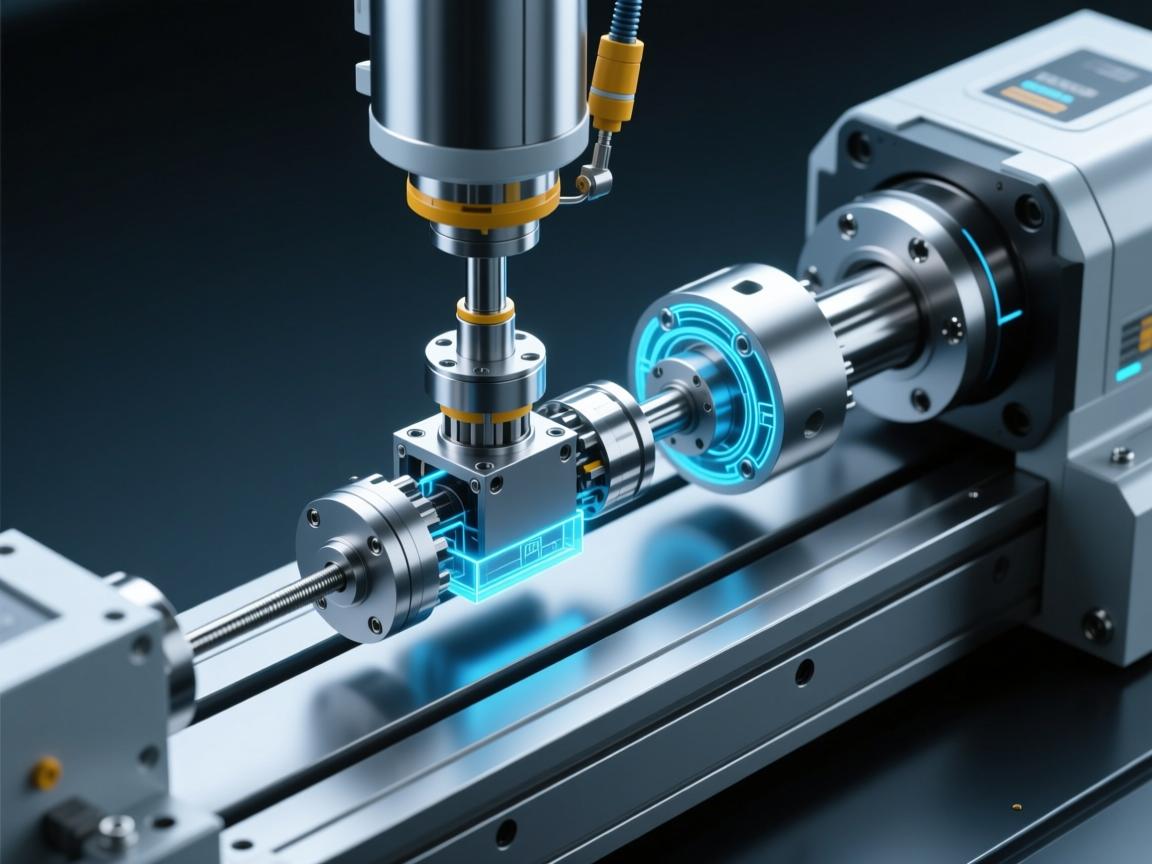

伺服电动缸主要由以下核心部件组成：
-
伺服电机
作为系统的动力源，伺服电机提供精确的转速与扭矩输出，其内置编码器可实时反馈位置信号，通过与驱动器配合实现闭环控制，从而保证运动精度。 -
传动机构
多采用滚珠丝杠或行星滚柱丝杠，将电机的旋转运动转化为直线运动，滚珠丝杠具有效率高、摩擦小的特点，适用于高速、轻载场合；而行星滚柱丝杠承载能力更强，刚性更高，常用于重载、高可靠性需求的场景。 -
缸体与导向机构
缸体作为整体结构的支撑主体，内部通常集成直线导轨或滑动轴承等导向装置，确保推杆在运动过程中保持稳定，并具备良好的抗偏载能力。 -
推杆与连接部件
推杆直接输出直线推力，其前端可通过法兰、螺纹等接口与负载连接，部分高端电动缸还集成了力传感器，实现力闭环控制，进一步拓展了应用范围。 -
制动与限位装置
伺服电机常配备电磁制动器，用于在断电时防止负载意外移动；机械限位开关或电子软限位则用于设定行程范围，保障设备运行安全。
结构设计的核心特点
-
高精度与高响应性
伺服电机与高精度丝杠直接耦合（或通过同步带、齿轮减速传递），大幅减少了中间传动误差，重复定位精度可达±0.01mm，闭环控制系统能实时监测并修正运动偏差，响应速度远高于传统液压或气动系统。 -
模块化与紧凑性
现代伺服电动缸常采用一体化设计，将电机、丝杠、轴承等核心部件集成于紧凑的圆柱形或方形壳体中，不仅节省安装空间，也支持多种角度安装方式，适应复杂的机械布局。 -
长效润滑与密封防护
内部通常填充高性能润滑脂，外部配备防尘密封圈，有效抵御粉尘、水汽等工业环境干扰，降低日常维护频率，延长使用寿命。 -
安全冗余设计
集成过载保护、温度监测及故障报警等功能，构建多层次安全防护，进一步提升系统运行的可靠性与稳定性。
结构优化与技术创新
随着材料科学与制造工艺的发展,伺服电动缸在结构上持续演进：
-
轻量化设计
采用高强度铝合金缸体或碳纤维复合材料，在减轻整体重量的同时保持足够的结构刚性。 -
高速静音化
通过优化滚道型线、改进预紧技术，显著降低高速运行时的振动与噪声，满足精密环境的使用需求。 -
智能化集成
将驱动器、控制器与电动缸本体深度融合，支持EtherCAT、PROFINET等工业总线通信，便于实现分布式、网络化的运动控制系统。
应用场景与选型要点
不同结构特点决定了伺服电动缸的适用场景：
-
精密装配与检测
需要高精度丝杠与低背隙传动组件，重点强调定位准确性和重复性。 -
重载搬运与压装
宜选用行星滚柱丝杠与强化缸体结构，注重推力输出、刚性及长期运行的耐久性。 -
高频往复运动
应关注散热设计、润滑系统及动力部件的热管理，保障连续工作的稳定性。
在选型过程中,需综合评估推力、速度、行程、精度以及使用环境等要求，合理匹配电机功率、反馈系统及控制接口，以确保系统整体性能最优。
伺服电动缸的结构设计是其卓越性能的基石,从精密的传动部件到智能的控制单元，每一处细节都深刻影响着系统运动的精度、效率与可靠性，随着工业4.0的深入推进，伺服电动缸正朝着更高集成度、更强智能化的方向演进，为高端装备制造提供更为卓越的直线运动解决方案，深入理解其结构原理，将有助于更好地利用这一关键部件，推动相关技术领域的创新与应用突破。
