伺服电动缸内部结构详解，从核心部件到工作原理
，伺服电动缸是一种将伺服电机旋转运动精确转化为直线推力的高精度自动化执行元件，其核心结构主要由伺服电机、高精度行星/滚珠丝杠或梯形丝杠传动机构以及缸筒和推杆组成。，其工作原理是：伺服电机接收来自控制器的脉冲信号，产生精确的旋转运动，该旋转动力通过同步带或联轴器传递给丝杠，促使丝杠上的螺母进行精确的直线位移，与螺母连接的推杆在缸筒内做往复运动，从而实现精准的速度、位置和推力控制，整个系统结构紧凑，具有高响应、高刚性、高精度及节能环保等显著优势。

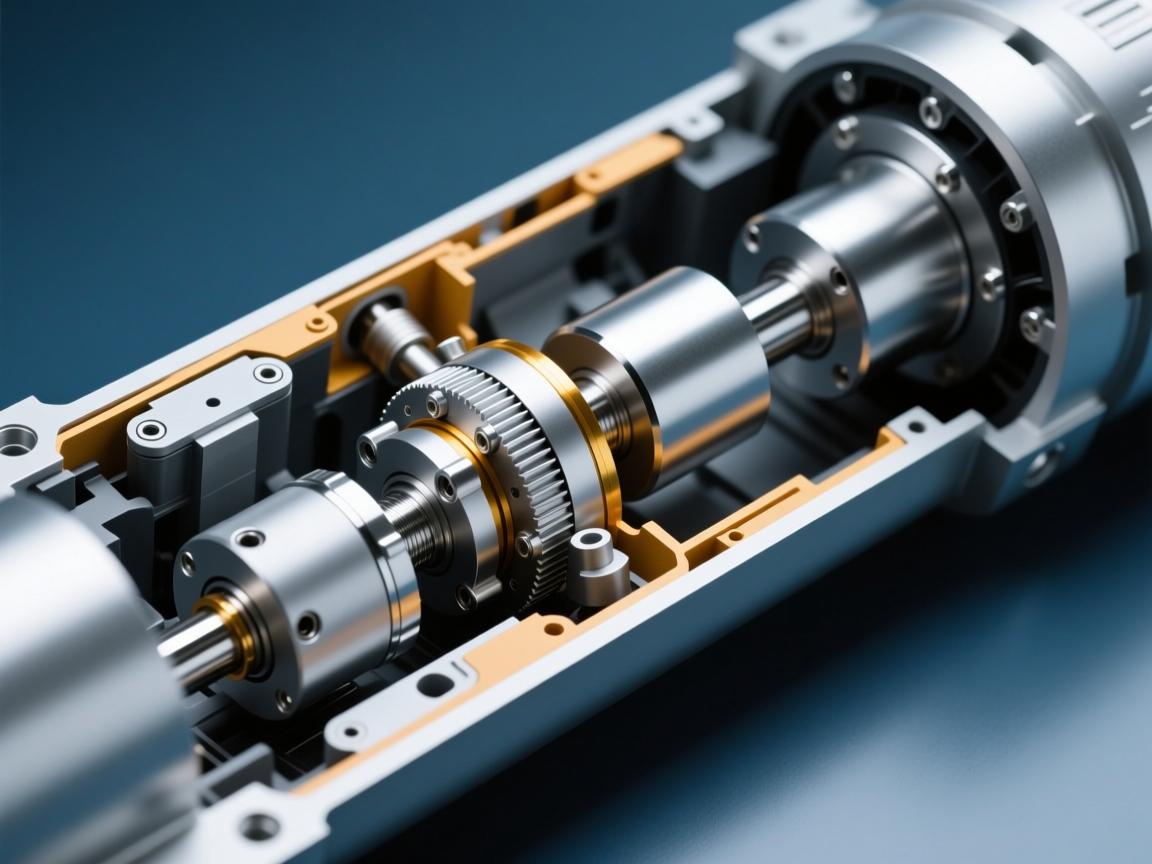

核心内部部件解析
驱动单元：伺服电机
伺服电机作为电动缸的动力核心，接收来自控制器的电信号（如脉冲或模拟量指令），输出精确可控的角度与转速，与普通电机不同，伺服电机内置闭环控制机制，能够根据指令信号和实时反馈持续调整运行状态，为系统提供稳定、快速且精准的动力基础。
传动单元：精密减速机构与丝杠系统
传动单元是实现“旋转→直线”运动转换的关键环节,常见结构包括以下两种主流形式：
-
同步带轮与滚珠丝杠副
伺服电机通过同步带与带轮驱动滚珠丝杠旋转，同步带传动不仅实现减速增扭，还提供了电机与丝杠布局的灵活性，滚珠丝杠副由丝杠、螺母和循环滚珠组成，将滑动摩擦转为滚动摩擦，传动效率高达90%以上，确保运动平稳、精度持久。 -
行星滚柱丝杠副
适用于重载、高刚性及长寿命要求的应用场景，行星滚柱丝杠采用螺纹滚柱作为传动媒介，相比滚珠丝杠，其承载能力更强、刚性更高、抗冲击性能更优,特别适合高负荷与频繁启停的工况。
执行单元：活塞杆与缸筒
-
活塞杆（推杆）
作为直接输出推拉力的部件，活塞杆通常采用高强度合金钢材料，表面经硬化处理与精密磨削，具备优异的硬度、光洁度和耐磨性,确保运动直线精度与长期运行的可靠性。 -
缸筒
缸筒是电动缸的主体结构，负责容纳并保护内部传动组件，同时为活塞杆提供导向与支撑，一般采用高强度铝合金或不锈钢材质，内壁常嵌有耐磨衬套,进一步提升导向精度与使用寿命。
反馈单元：内置编码器
为实现全闭环精密控制，伺服电动缸通常内置高分辨率编码器，实时监测活塞杆的实际位置，并将信号反馈至伺服驱动器，驱动器据此与目标指令进行比对并实时纠偏，从而精确控制位置与速度，部分高端型号还可集成力传感器，实现力控闭环,适应更复杂的应用需求。
辅助结构与工作原理
除四大核心部件外,电动缸内部还包含多项关键辅助结构：
-
轴承支撑系统
支撑高速旋转的丝杠，承受轴向与径向载荷,保证运转平稳与对中性。 -
防转机构
防止活塞杆随丝杠转动，常见形式包括键槽结构或外部导向板,确保输出纯粹的直线运动。 -
限位开关与缓冲装置
设定活塞杆行程极限，防止超程损坏，在行程末端，缓冲结构可有效吸收冲击,保护设备并降低噪音。
工作原理简述
伺服驱动器接收控制指令后，驱动伺服电机旋转，电机扭矩经同步带或联轴器传递至滚珠丝杠（或行星滚柱丝杠）旋转，在防转机构的约束下，活塞杆仅能沿轴向作直线运动，从而实现精确的伸缩动作，内置编码器持续反馈位置信息，构成闭环控制，最终达成对速度、位置与推力的高精度调控。
伺服电动缸之所以具备高精度、高速度、高刚性及长寿命等优势，源于其内部结构的精密设计与各部件之间的协同配合，从动力输出的伺服电机，到高效传动的丝杠系统，再到实时反馈的编码器，每一环节都为实现稳定可靠的直线运动而精心设计，深入理解其内部结构，是正确选型、高效应用与科学维护伺服电动缸的重要基础。
