伺服电动缸内部结构详解，从核心部件到工作原理

电动缸技术 access_alarms2025-10-25 visibility3 text_decrease title text_increase

，伺服电动缸是集成了伺服电机与精密丝杠的高效直线传动机构，其核心结构主要由伺服电机、高精度滚珠丝杠或行星滚珠丝杠、缸筒以及位置反馈装置构成。，其工作原理是：伺服电机接收到控制器的脉冲信号后产生精确的旋转运动，通过同步带或联轴器驱动丝杠旋转，与丝杠啮合的螺母将旋转运动转化为精确的直线往复运动，进而推动与螺母连接的活塞杆伸出或缩回，内置的编码器实时检测电机转速与位置，并反馈给控制器，形成闭环控制，从而实现对推力、速度和位置的精准控制。，这种将电机旋转运动直接转化为直线运动的方式，使其具有高精度、高响应、高刚性及节能环保等显著优势。

伺服电动缸是一种将伺服电机的旋转运动转化为高精度直线运动的机电一体化精密执行机构，它融合了伺服电机的高动态响应、精准控制能力，以及液压缸的直线输出特性，广泛应用于工业自动化、航空航天、试验检测、机器人等高要求领域，要真正理解其高性能的来源，必须深入剖析其内部结构,本文将对伺服电动缸的内部核心部件及其协同工作机制进行系统解析。

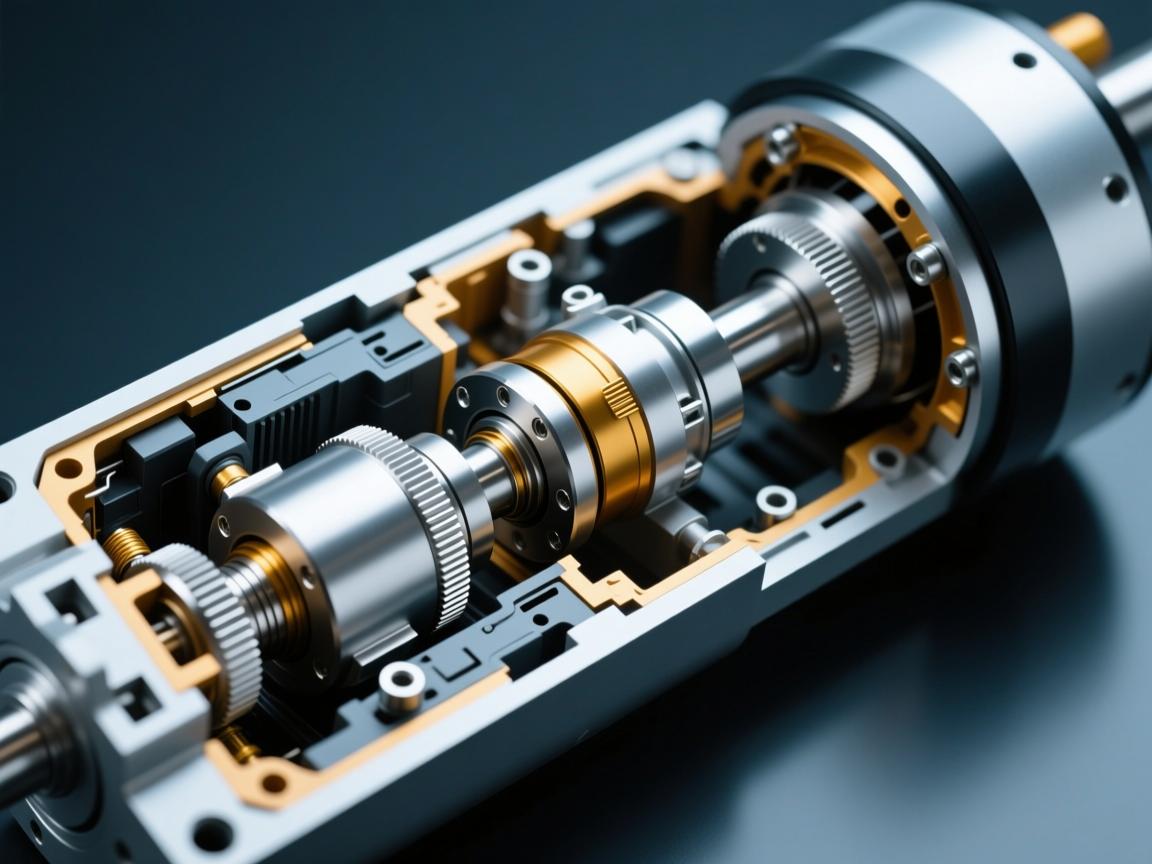

伺服电动缸的内部结构是一个高度集成的精密系统,主要由以下核心部件构成：

伺服电机
- 功能：作为系统的“大脑”和动力源，接收来自控制器的指令信号，精确控制转速、转角和转矩,实现智能化运动控制。
- 位置：通常安装在电动缸的尾端，或通过同步带与缸体平行布置,结构紧凑。
传动机构
- 这是将旋转运动转化为直线运动的核心部分,常见的有两种形式：
- 行星滚柱丝杠：作为高性能电动缸的首选传动方式，其丝杠被多个滚柱（类似行星轮系）包围，通过多线接触传递载荷，具有承载能力极强、刚性高、寿命长、精度保持性好等优点，尤其适用于重载、高频及冲击工况。
- 精密滚珠丝杠：应用更为广泛的一种传动形式，通过循环滚珠在丝杠与螺母间滚动实现运动转换，具有传动效率高、摩擦小、运行平稳、精度优良等特点，适用于大多数中轻负载、高精度场合。
缸筒与活塞杆（推杆）
- 缸筒：作为电动缸的主体结构，内部容纳丝杠副和轴承系统，为运动部件提供支撑、导向与保护。
- 活塞杆：又称推杆，是直接输出直线运动的部件，通常与丝杠螺母通过防转机构连接,将螺母的旋转运动转化为自身的纯直线往复运动。
轴承系统
- 功能：主要承受来自丝杠的轴向力与径向力，确保丝杠平稳、精确旋转，并将负载有效传递至缸体，通常采用成对配置的高精度角接触球轴承,以保证系统刚性及运动精度。
位置反馈装置
- 功能：实现闭环控制的关键传感器，除伺服电机自带编码器外，高端电动缸常在缸体内部集成直线位移传感器（如光栅尺、磁栅尺），直接检测活塞杆的实际位置，并将信号反馈至控制器，与目标位置进行实时比对与修正，有效消除传动链误差（如背隙、热变形等）,实现极高的定位精度。
防转机构
- 功能：防止活塞杆随丝杠螺母一起旋转，确保其仅作直线运动，常见设计包括：
  - 键槽结构：在活塞杆和缸筒上设置相互配合的键与键槽。
  - 导向扁：将活塞杆局部加工成平面,与缸筒内壁对应结构配合。
  - 外部导向装置：在重型应用中，可额外配置导向板或直线导轨,增强抗扭能力。
支撑座与连接件

包括电机安装法兰、前端盖、后端盖、耳环或法兰等结构件，它们负责将电动缸牢固安装于设备基座，并提供与负载的可靠连接接口,是系统整体刚性与稳定性的基础。
