伺服电动缸内部结构详解，从原理到核心组件
，伺服电动缸是一种将伺服电机的旋转运动精确转化为直线推力的高集成化模块，其核心工作原理是：伺服电机接收控制器的指令，输出精确的转速与扭矩，通过同步带或联轴器驱动高精度的滚珠丝杠副，丝杠上的螺母在旋转作用下沿轴向移动，从而推动内部活塞杆或丝杠本身进行直线伸缩。，其核心组件主要包括：作为动力源的伺服电机、负责运动转换的滚珠丝杠副（实现高效率和精度）、作为直线运动执行主体的缸筒与活塞杆、以及用于检测活塞杆实际位置的反馈机构（如内置编码器），两端安装的轴承座与机械限位装置等，共同确保了电动缸的结构刚性、运行平稳性与长寿命，整个系统在闭环控制下，能实现精确的速度、位置与推力控制。

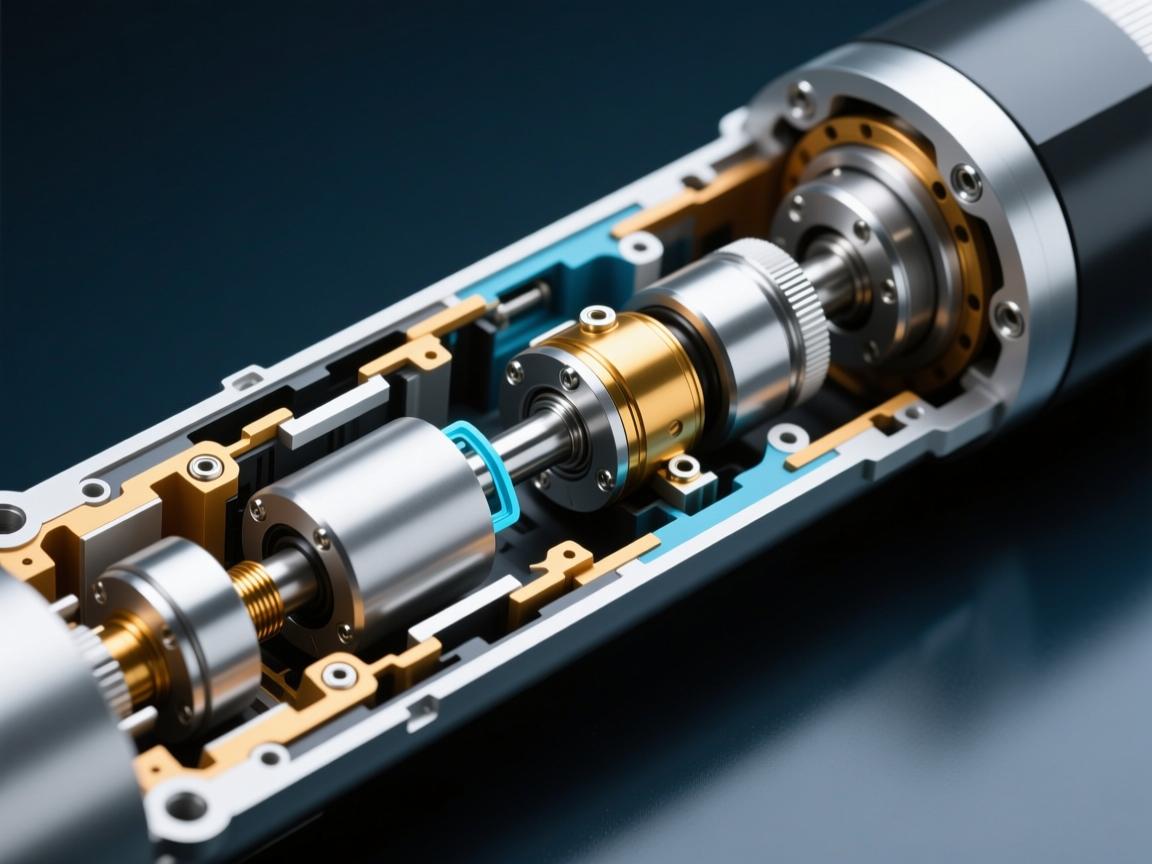

伺服电动缸是一种将伺服电机的旋转运动转化为高精度直线运动的精密执行机构，它融合了伺服电机的高响应、高精度特性以及液压缸的直线输出形式，广泛应用于工业自动化、航空航天、实验设备、医疗器械等领域，要深入理解其高性能的来源，就必须剖析其内部结构，本文将从原理出发，系统解析伺服电动缸的内部构造,揭示其如何实现精准的力与位置控制。
伺服电机
伺服电机是电动缸的动力源和“控制中枢”，它接收来自控制器的脉冲信号，精确控制转速与转角，与普通电机不同，伺服电机内置编码器，能够实时反馈电机转子的位置信息，形成闭环控制,从而实现极高的控制精度和快速的动态响应能力。
传动机构
传动机构是实现电机旋转运动到直线运动转换的核心部分,主要包括以下两种形式：
-
丝杠传动：这是目前应用最广泛的形式，根据摩擦性质和效率不同,可分为：
- 滚珠丝杠：在丝杠与螺母之间通过滚珠实现滚动摩擦，具有传动效率高（可达90%以上）、定位精度高、使用寿命长等优点，适用于高速、高精度的应用场景,是大多数高性能伺服电动缸的首选。
- 行星滚柱丝杠：采用螺纹滚柱替代滚珠，与丝杠啮合传动，具备承载能力强、刚性高、寿命极长等优势，尤其适用于重载、高冲击等恶劣工况,但制造成本相对较高。
-
同步带传动：在某些结构中，伺服电机与丝杠之间通过同步带和皮带轮进行传动，这种设计不仅可改变传动比，实现更高的输出速度，还能灵活调整电机安装方向，优化整体结构布局，同步带传动可能引入一定的弹性变形,对精度造成轻微影响。
缸体
缸体作为电动缸的“骨架”，通常采用高强度铝合金或钢材制造，它不仅容纳并支撑丝杠、轴承等运动部件，还为其提供精确的导向与保护，有效防止外部灰尘、切屑等污染物侵入，缸体的加工精度直接影响整个电动缸的直线度、平行度及运行平稳性。
轴承组件
轴承是保证传动精度和运行稳定的关键部件,在电动缸中主要包含以下两类：
- 角接触球轴承：通常成对安装在丝杠的驱动端，用于承受由丝杠传递的轴向和径向载荷,确保丝杠在高速旋转时的稳定运行与精度保持。
- 直线轴承/滑动轴承：安装在活塞杆伸出缸体的位置，为活塞杆提供精确的直线导向，防止其径向晃动,并有效承受一定的径向力。
活塞杆（推杆）
活塞杆是直接执行直线运动并输出推力或拉力的关键部件，它通常采用高强度合金钢材料制成，表面经过硬化处理（如镀硬铬），以提高耐磨性和耐腐蚀性能，活塞杆前端通常设计有螺纹孔或连接法兰,便于与外部负载进行连接。
位置反馈装置
尽管伺服电机自带编码器可间接推算推杆位置，但在对定位精度要求极高的应用中，伺服电动缸还可集成外部位移传感器，如光栅尺或磁栅尺，构建全闭环控制系统，该系统通过电机编码器构成内环控制电机转动，再通过外部传感器直接检测活塞杆的实际位移并反馈，从而消除丝杠传动误差、背隙及热变形等中间环节带来的影响,实现纳米级的高精度定位。
限位与缓冲装置
为防止电动缸及负载在行程终点受到硬冲击，其内部通常设有机械限位块，或通过程序设定软限位，部分电动缸还配备液压缓冲器或弹性缓冲垫，用于在运动末端平滑吸收能量,提高设备运行的安全性与寿命。
制动器
在垂直安装或需防止断电后负载下坠的应用中，电动缸常集成失电制动器，当伺服电机断电时，制动器自动锁死电机轴，有效防止负载因自重发生移动,确保设备安全可靠。
伺服电动缸的内部结构是精密机械与伺服控制技术高度融合的典范，从提供动力的伺服电机，到高效转换运动的滚珠丝杠，再到提供刚性支撑的缸体与精密导向的轴承，每一组件都发挥着不可或缺的作用，而内置或外置的反馈传感器更将其精度推向极致，深入理解其内部结构，不仅有助于正确选型与使用，更能让我们体会到现代工业自动化设备何以实现如此精准、高效与可靠。
