伺服电动缸内部结构解析，从电机到丝杠的精密传动
，伺服电动缸是集成了伺服电机与精密传动机构的先进直线执行元件，其核心内部结构始于伺服电机，作为动力源，它接收控制信号，输出精确的转速与扭矩，动力随后通过同步带或联轴器传递给高精度的滚珠丝杠或行星滚柱丝杠。，在这一关键传动环节，电机的旋转运动通过丝杠螺母副被转化为精确的直线往复运动，滚珠在丝杠与螺母间循环滚动，以极高的效率与精度传递动力，整个系统通常还集成了高分辨率编码器，用于实时反馈电机转速与活塞杆位置，从而与伺服驱动器构成闭环控制，正是这种从电机到丝杠的精密协同，最终实现了电动缸在速度、推力及定位精度上的卓越性能。
伺服电动缸是一种将伺服电机与丝杠机构高度集成的高精度直线执行元件，广泛应用于工业自动化、航空航天、模拟测试平台等高要求领域，其核心优势在于高精度、高速度、高刚性以及灵活的可编程控制能力，要深入理解伺服电动缸的工作原理，首先必须掌握其内部结构组成，本文将从核心组件出发,系统性地解析伺服电动缸的内部构造与功能。

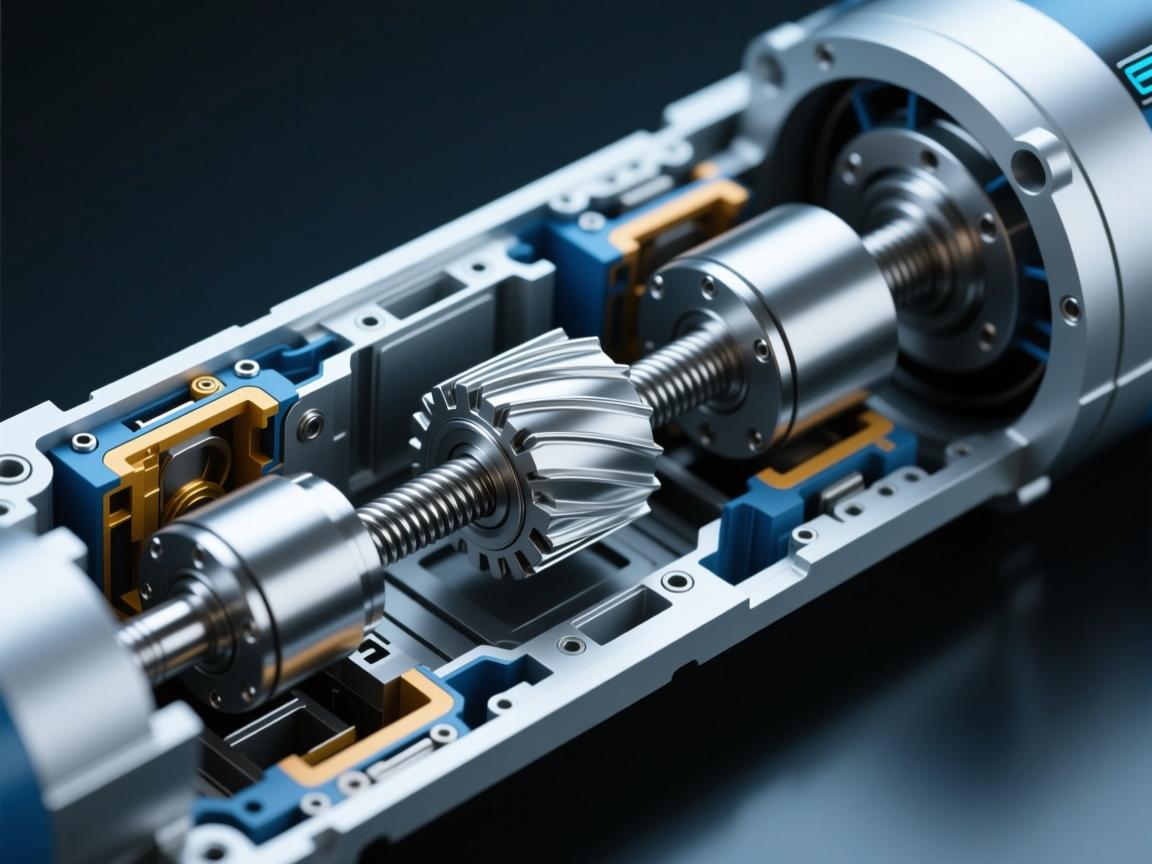

伺服电动缸的内部是一个高度集成的精密传动系统,主要由以下几个关键部分协同工作：
伺服电机
伺服电机作为电动缸的动力源，负责将电能转化为精确可控的旋转运动，与普通电机不同，伺服电机内置编码器（旋转或绝对值编码器），能够实时反馈电机转子的位置与速度信息至驱动器，驱动器根据接收到的控制信号（如脉冲指令、模拟量或总线通讯指令），精准调节电机的转动角度与转速，从而实现对推杆位置、速度及推力的精确控制。
传动机构
传动机构是连接电机与直线运动部件的关键部分，其作用是将电机的旋转运动高效转化为丝杠的直线运动,常见的传动形式包括：
- 行星滚柱丝杠：作为高性能电动缸的首选方案，其结构特点为丝杠周围环绕多个滚柱，通过行星轮系实现传动，该结构接触面积大，承载能力强，具备极高的刚性、长寿命及优异的抗冲击性能，适用于重载、高频及恶劣工况。
- 滚珠丝杠：作为最常见的传动形式，滚珠丝杠通过在丝杠与螺母之间设置滚珠，实现滚动摩擦传动，其优点包括传动效率高、摩擦小、运行平稳且精度良好,但在承受极端冲击和重载方面略逊于行星滚柱丝杠。
- 梯形丝杠：采用螺纹间的滑动摩擦进行传动，具备自锁性能（在特定导程下）、成本较低及运行噪音小的特点，缺点是传动效率偏低、易磨损,主要适用于对精度和效率要求不高的轻载应用场景。
缸体与轴承组件
- 缸体：作为电动缸的结构骨架，缸体通常采用高强度铝合金或不锈钢材料制造，用于容纳并支撑所有内部零件，其设计需具备足够的刚性，以承受工作过程中产生的各类力矩与载荷,并确保内部组件始终保持精确对中。
- 轴承组件：轴承是支撑丝杠并承受轴向与径向载荷的核心部件，通常采用成对配置的高精度角接触球轴承，预压安装于丝杠驱动端，能够有效承受双向推力及力矩，保障丝杠旋转的平稳性与精度,同时将负载均匀传递至缸体。
推杆（活塞杆）
推杆是直接输出直线运动的关键部件，通常采用高强度合金钢制造，表面经过硬化处理（如镀硬铬）以提升耐磨性与耐腐蚀性能，推杆一端与丝杠螺母连接，另一端则与外部负载直接对接,负责传递推力与运动。
内置编码器（可选）
除电机自带的编码器外，许多高性能伺服电动缸还会在推杆末端或丝杠另一端集成直线位移传感器（如磁栅尺或光栅尺），该传感器可直接、实时地检测推杆的绝对位置，构成全闭环控制系统，这种设计有效消除了丝杠传动过程中可能产生的背隙、热伸长等误差,从而实现比仅依赖电机编码器的半闭环系统更高的定位精度。
安全与辅助部件
- 限位开关：为防止推杆超出机械行程范围造成设备损坏,电动缸内部或外部通常设有机械式或电子式限位开关。
- 防转机构：在丝杠旋转带动螺母及推杆直线运动的过程中，需通过防转机构防止推杆自身旋转，常见设计包括在推杆上开设键槽,或在缸体内安装导向键。
- 密封件：缸体前后端装配有密封圈与防尘圈，有效防止外部灰尘、杂质侵入内部结构，同时避免润滑脂泄漏,确保在恶劣工况下的长期稳定运行与使用寿命。
伺服电动缸的内部结构是一个各组件精密协作的系统。伺服电机提供精准动力输入，传动机构（行星滚柱丝杠/滚珠丝杠） 高效实现运动转换，缸体与轴承提供稳固支撑与负载承载，而内置编码器则进一步保障了系统的终极定位精度，深入理解这些核心组件的结构与功能，对于正确选型、高效使用及科学维护伺服电动缸具有重要意义，正是凭借这种高度集成与精密配合的内部结构,伺服电动缸已成为现代高精度直线驱动领域中不可或缺的关键执行部件。
