伺服电动缸内部结构详解，从原理到核心组件
，伺服电动缸是一种将伺服电机的旋转运动精确转换为直线运动的模块化集成产品，其核心工作原理是：伺服电机通过同步带或联轴器驱动高精度的滚珠丝杠或行星滚珠丝杠旋转，进而推动与丝杠螺母相连的活塞杆进行精确的伸缩往复运动。，其内部核心组件主要包括：伺服电机（提供动力与精确控制）、驱动器（指挥电机行动）、传动机构（如同步带与滚珠丝杠，实现高效动力转换）、缸体（支撑与导向结构）以及活塞杆（执行直线输出），还集成了高精度轴承与位置反馈传感器（如编码器），共同构成了一个响应迅速、控制精准、结构紧凑的闭环伺服控制系统，实现了对推力、速度和位置的精确控制。
伺服电动缸是一种将伺服电机的旋转运动转化为高精度直线运动的自动化执行机构，它融合了伺服电机精准的控制性能与液压缸的直线输出能力，广泛应用于工业自动化、航空航天、精密测试、机器人及高端制造等领域，要深入理解伺服电动缸的工作原理与性能特点，必须从剖析其内部结构入手，本文将对伺服电动缸的内部组成进行系统解析,揭示其实现精密传动背后的技术奥秘。

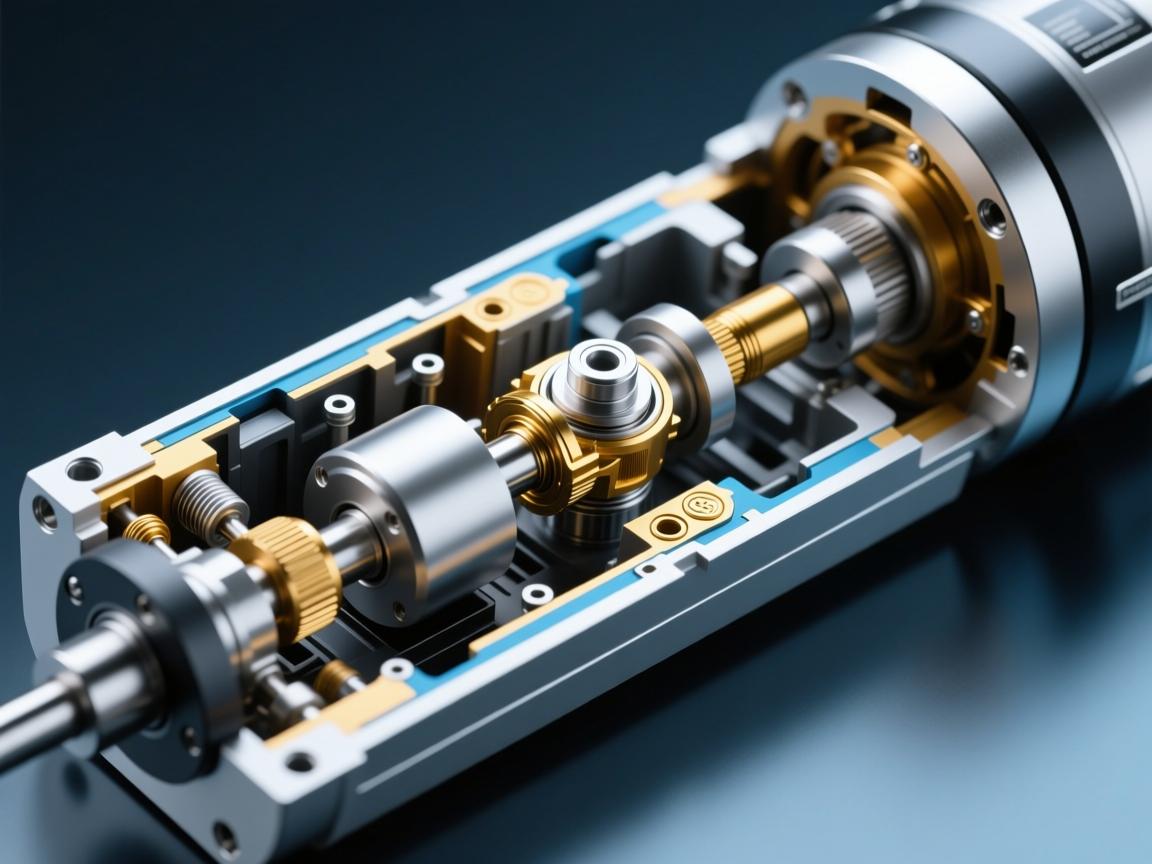

伺服电动缸的内部是一个高度集成的机电一体化系统，主要由以下几个核心部件协同工作，共同实现精准、高效的直线运动输出。
伺服电机
伺服电机作为电动缸的动力源，接收来自控制系统的电信号指令，精确控制输出转速、转矩和转角，其内置编码器能够实时反馈电机轴的位置信息，形成闭环控制,是实现高精度定位的核心。
传动机构
传动机构作为连接伺服电机与丝杠的“桥梁”，负责运动形式与方向的转换，根据结构布局,主要分为以下几种形式：
- 直连式：伺服电机通过联轴器与丝杠直接相连，这种结构紧凑、传动效率高、刚性最佳,但整体长度相对较长。
- 平行式：电机与丝杠轴线平行布置，通过同步带和带轮传动，该结构能有效缩短缸体长度，并实现较大减速比，但可能引入一定背隙和弹性,精度与刚性略低于直连式。
- 直角式：采用螺旋锥齿轮或蜗轮蜗杆等部件，将电机水平旋转转换为丝杠垂直旋转，适用于安装空间受限的场合,传动效率相对较低。
丝杠副
丝杠副是伺服电动缸中将旋转运动转化为直线运动的核心部件，其性能直接决定电动缸的精度、效率和承载能力,主要类型包括：
- 滚珠丝杠副：通过在丝杠与螺母之间加入滚珠，将滑动摩擦转为滚动摩擦，具有摩擦小、效率高（可达90%以上）、精度高、寿命长等优点,适用于高速运动场景。
- 行星滚柱丝杠副：采用螺纹滚柱作为传动元件，承载能力更强、刚性更高、寿命更长，尤其适用于重载、高冲击等苛刻工况,但成本相对较高。
轴承组件
轴承组件用于支撑丝杠，确保其平稳、精确旋转，并承受轴向与径向载荷，高性能的角接触球轴承常成对使用，提供优异的刚性与旋转精度,是保障电动缸整体性能稳定的关键。
缸筒与活塞杆（推杆）
- 缸筒：作为电动缸的主体结构，为内部组件提供支撑、保护与导向，通常采用高强度铝合金或不锈钢材料，表面经精密加工及阳极氧化处理,兼具轻量化与耐腐蚀特性。
- 活塞杆（推杆）：前端连接丝杠螺母，后端伸出缸筒，直接输出推力与直线运动，一般采用高强度合金钢制造，表面镀硬铬处理，以提高硬度、耐磨性和抗腐蚀能力。
限位与缓冲装置
为防止电动缸在行程末端受到过大冲击，通常内置机械限位开关，或通过伺服电机编码器设置电子限位，部分型号还配备液压缓冲器或聚氨酯缓冲垫，用于吸收运动动能,降低噪音与振动。
反馈元件
除伺服电机自带的编码器外，许多高端伺服电动缸还会集成直线位移传感器（如磁栅尺或光栅尺），直接测量活塞杆的绝对位置并反馈至控制器，形成全闭环控制，这种设计可有效消除丝杠传动中的背隙与热伸长误差,实现比半闭环控制更高的定位精度。
制动器
在垂直安装或需安全保持位置的场景中，伺服电动缸可配备失电制动器，当系统断电时，制动器自动锁死电机轴，防止负载因自重下落,确保设备安全可靠。
伺服电动缸的内部结构是一个精密而复杂的协同系统，从动力输出的伺服电机，到高效传动的丝杠副，再到保障精度与稳定的轴承和反馈系统，每一部件都发挥着不可或缺的作用，深入理解其内部构造，不仅有助于正确选型与应用，更能让我们认识到其在现代自动化设备中实现高精度、高响应、高可靠性直线运动的核心价值，随着智能制造与机电一体化技术的持续演进，伺服电动缸正朝着更紧凑、更智能、更高效的方向不断发展。
