伺服电动缸内部结构详解，从原理到核心组件

，伺服电动缸是一种将伺服电机的旋转运动精确转化为直线推力的高集成化模块，其核心工作原理是：伺服电机通过同步带或联轴器，将动力传递给高精度的滚珠丝杠副，丝杠上的螺母在旋转驱动下，沿轴向线性移动，从而带动与螺母连接的推杆伸出或缩回，实现精准的定位与推力控制。，其内部核心组件主要包括：作为动力源的伺服电机、实现运动转换关键的滚珠丝杠副、承载推杆并提供导向的缸筒、以及用于末端位置反馈的限位开关或内置编码器，得益于这种精密的机电一体化结构，伺服电动缸具备了高精度、高响应、高刚性及节能环保等显著优势。

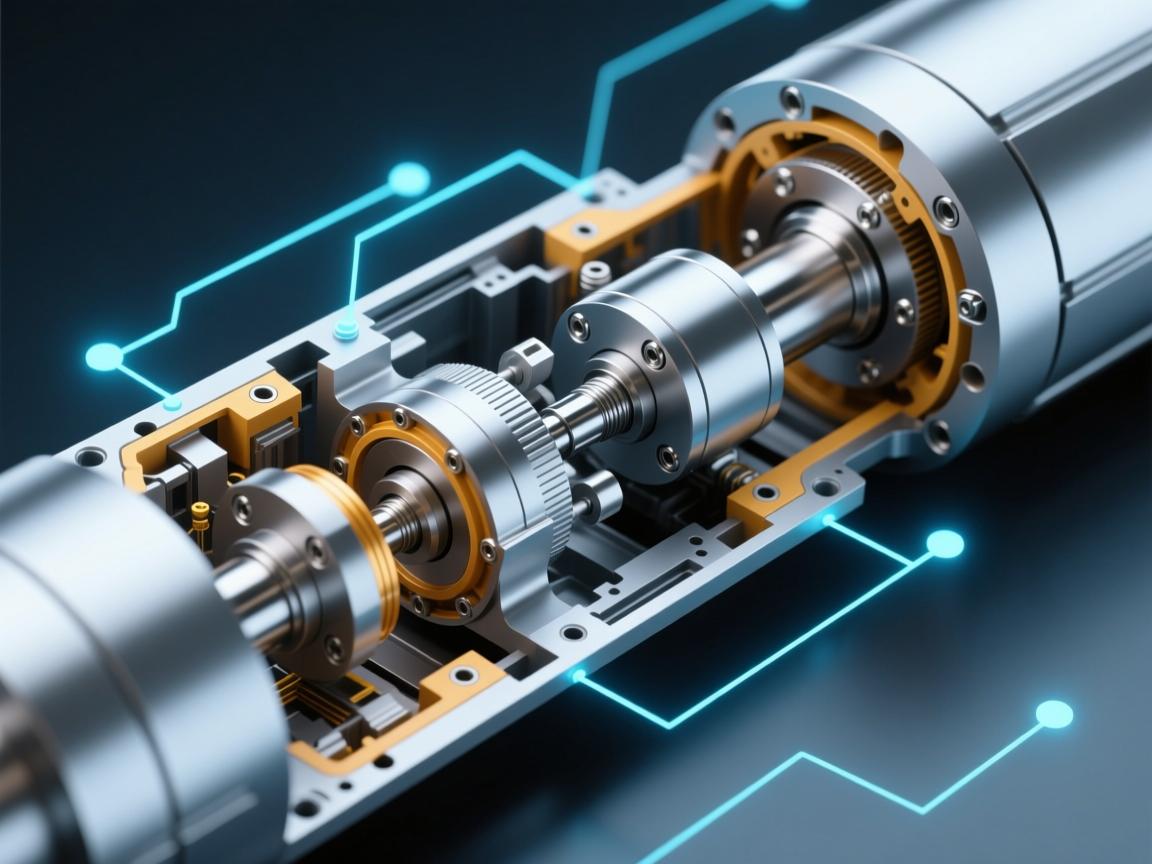

核心组件分解

伺服电机
伺服电机是系统的“大脑”与“心脏”，它接收来自控制器的脉冲信号，精确控制转速与转角，与普通电机不同，伺服电机具备闭环反馈机制，可实时调整运行状态，确保运动精度与动态响应，作为整个系统的动力源，其性能直接决定了电动缸的响应速度与控制精度。

传动机构
传动机构是连接旋转与直线运动的“桥梁”，其设计直接影响电动缸的精度、效率和使用寿命，目前主流传动形式包括：

• 行星滚柱丝杠：作为高性能电动缸的首选，其结构类似行星系统，滚柱围绕丝杠旋转，通过多线接触传递载荷，具备高刚性、高承载、高转速与长寿命等优势，尤其适用于承受剧烈冲击与极端工况。
• 精密滚珠丝杠：更为常见的传动方式，通过循环滚珠在丝杠与螺母之间滚动，将滑动摩擦转为滚动摩擦，具有传动效率高、精度优良的特点，但在抗冲击能力上略逊于行星滚柱丝杠。

缸体与推杆

• 缸体：作为电动缸的“骨架”，通常采用高强度铝合金或钢材制造，不仅为内部组件提供结构支撑与刚性保障，还具备良好的散热与防护性能。
• 推杆（活塞杆）：作为直线运动的输出部件，负责将传动机构产生的推力传递至外部负载，其前端通常设计有安装孔或关节轴承接口，便于与执行机构连接。

轴承系统
轴承系统是确保电动缸运行平稳的关键，主要包括：

• 角接触球轴承：用于支撑丝杠，可同时承受径向与轴向载荷，保证丝杠在高速旋转时的定位精度。
• 直线轴承：引导推杆沿轴线方向运动，防止其发生径向偏移或卡滞，确保运动轨迹的直线性与重复精度。

反馈装置
反馈系统是实现闭环控制的“眼睛”，核心部件为内置位置传感器，常见类型包括绝对值编码器与多圈绝对值编码器，传感器实时检测推杆的绝对位置，并将信号反馈至伺服驱动器，系统据此进行实时补偿与修正，从而实现毫米级甚至微米级的精确定位。

辅助结构

• 防转机构：通常采用键槽与导向键配合的方式，防止推杆随丝杠旋转，确保其仅作直线运动。
• 限位开关：提供机械或电子式行程保护，防止推杆超出设定范围，避免设备损坏。
• 防护罩：常采用波纹管式结构，有效阻挡粉尘、切屑、液体等异物侵入，保障内部元件在洁净环境中长期稳定运行。

---

工作流程简述

当控制器发出运动指令后,系统按以下流程协同运行：

1. 伺服电机依据指令信号进行精确旋转；
2. 电机输出扭矩通过联轴器传递至行星滚柱丝杠或滚珠丝杠；
3. 丝杠的旋转运动被转化为螺母的轴向直线运动；
4. 螺母带动推杆伸出或缩回,输出设定的推力与位移；
5. 位置传感器全程监测推杆实际位置,并实时反馈至控制系统，形成闭环调节，确保运动结果与目标指令一致。

---

伺服电动缸是集精密机械、电机驱动与智能控制于一体的高端执行元件，从作为动力源的伺服电机，到高效传动的行星/滚珠丝杠，再到提供结构支撑的缸体与轴承系统，以及实现闭环控制的位置传感器，每一组件都各司其职、协同运作，正是这种高度集成与精密设计的内部结构，赋予了伺服电动缸高精度、高响应、高刚性及长寿命等卓越性能，使其成为现代高端装备中不可或缺的核心执行机构。

---
