伺服电动缸内部结构深度解析，从精密组件到运动控制的协同
伺服电动缸的内部结构体现了精密机械与运动控制的高度协同，其核心组件包括伺服电机、减速机构、丝杠（滚珠或行星滚柱）、螺母、推杆及导向装置，伺服电机提供动力，经减速后驱动丝杠旋转，螺母将旋转运动转化为直线运动，推动推杆伸缩，编码器实时反馈位置与速度信号，控制器闭环调节，实现高精度、高刚性与快速响应，各部件在材料、间隙与润滑上精密配合，确保低摩擦、长寿命与平稳运行，整体设计将动力、传动、传感与控制深度融合，使电动缸在工业自动化中替代液压与气动方案，成为高效精准的执行单元。
伺服电动缸作为一种将伺服电机旋转运动转化为直线运动的高精度执行机构，在工业自动化、机器人、模拟仿真等领域扮演着越来越重要的角色，其性能的优劣，很大程度上取决于内部结构的精密设计与协同工作，本文将深入拆解伺服电动缸的内部构造，揭示其实现高精度、高刚性、长寿命运动的核心秘密。

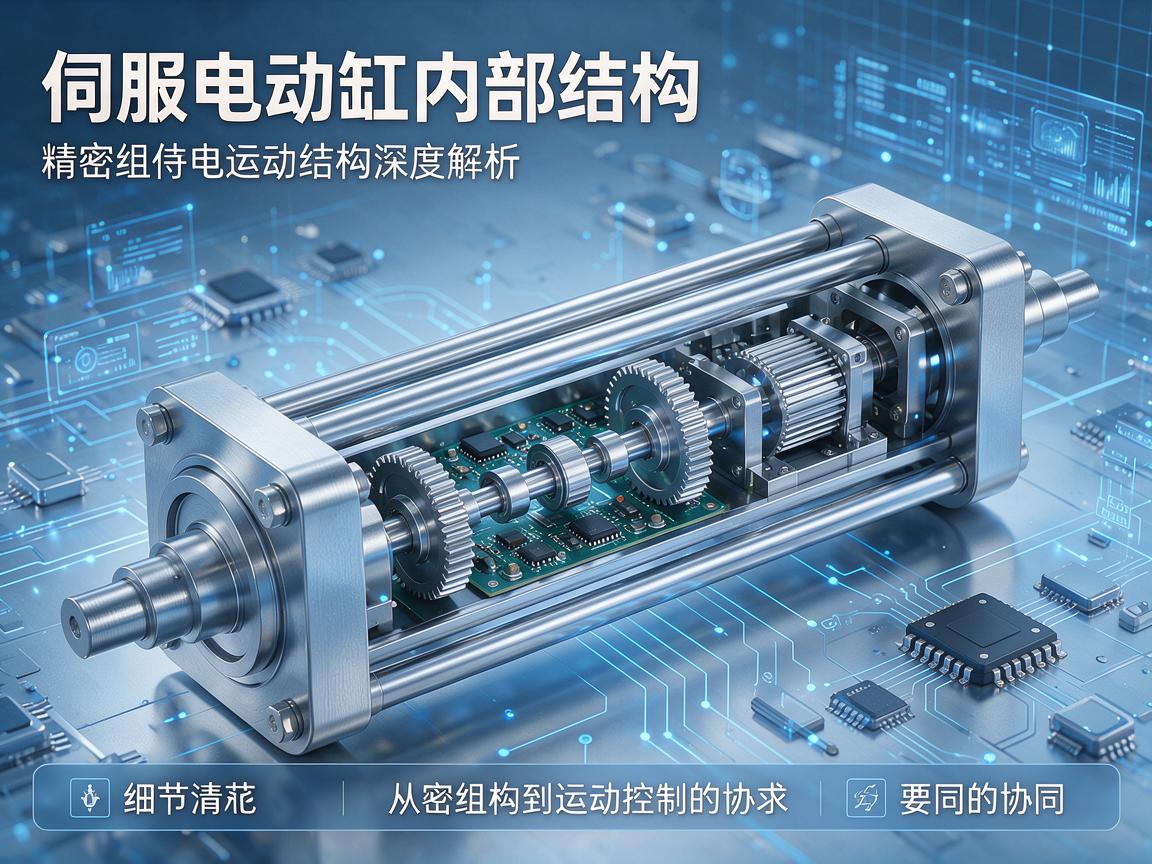

伺服电动缸的“心脏”是伺服电机，与普通电机不同，伺服电机具备高响应速度、高扭矩密度和精确的闭环控制能力，它通常安装在缸体的尾部或侧面，通过法兰与缸体连接，电机转子与后续传动机构直接相连，其编码器（或旋变）实时反馈转速和位置信号，构成半闭环或全闭环控制的基础,电机的性能直接决定了电动缸的推力和速度上限。
传动转换机构：从旋转到直线的桥梁
这是伺服电动缸内部最核心、最精密的环节，负责将电机的旋转运动转化为推杆的直线运动,主流方案包括：
-
滚珠丝杠副：这是高精度电动缸的首选，它由丝杠、螺母和滚珠组成，电机驱动丝杠旋转，滚珠在丝杠和螺母的螺旋滚道内滚动，带动螺母（与推杆相连）做直线运动，其优点是摩擦系数极小（传动效率可达90%以上）、精度高、寿命长、低速无爬行，根据滚珠循环方式,又分为内循环和外循环结构。
-
行星滚柱丝杠副：这是更高端、更高负载的选择，它用多个螺纹滚柱代替滚珠，在丝杠和螺母之间进行滚动，其接触面积更大，因此承载能力极强，抗冲击，寿命更长，且能承受更高的转速，但结构复杂,成本也更高。
-
梯形丝杠副：多见于低成本、低精度或自锁要求的场合，它依靠滑动摩擦传动，效率低，易磨损，但结构简单，能实现自锁（断电后保持位置）。
传动机构中，螺母与推杆的连接方式至关重要，通常采用法兰或螺纹连接，并设有防转机构（如导向键或花键）,确保推杆只做直线运动而不旋转。
直线运动输出：推杆与导向系统
推杆是电动缸对外做功的部件，通常是一根经过精密磨削的合金钢棒，表面镀硬铬以耐磨防锈，推杆的一端与传动机构的螺母刚性连接,另一端伸出缸体外。
为了保证推杆运动的平稳性和抗偏载能力，内部设有导向系统,常见结构包括：
- 导向套：由青铜或含油轴承制成，套在推杆上,提供径向支撑和润滑。
- 直线导轨/滚珠导套：用于高精度、高刚性场合，通过循环滚珠或滚柱实现无间隙直线运动,能承受较大的侧向力。
- 防转结构：对于需要推杆不旋转的工况，缸体内会设置导向键或花键轴，与推杆上的键槽或花键套配合,强制推杆仅做直线运动。
支撑与密封：稳定与防护的保障
-
轴承支撑：丝杠两端通常由角接触球轴承或圆锥滚子轴承支撑，这些轴承承受轴向和径向载荷，保证丝杠在高速旋转下的刚性和精度，预紧力可调,以消除轴向间隙。
-
密封系统：为防止外部灰尘、水汽进入缸体内部，以及内部润滑脂泄漏，电动缸在推杆伸出端和缸体结合面处设有严密的密封,常见的有：
- 防尘圈：刮除推杆表面的灰尘和杂质。
- 唇形密封圈：防止润滑脂外泄。
- O型圈：用于静态密封。 对于恶劣环境,还会采用波纹管或防护罩进行全封闭保护。
反馈与制动：精准控制的闭环
-
位置反馈：除了伺服电机自带的编码器，高精度电动缸还会在推杆或丝杠端集成外置位移传感器（如光栅尺、磁栅尺或拉线编码器），直接测量推杆的实际位置，形成全闭环控制，消除传动链误差,实现微米级定位。
-
制动器：伺服电机通常配备失电制动器（抱闸），当断电时，制动器弹簧加压，摩擦片锁死电机轴，防止推杆因重力或负载而移动,确保安全。
润滑与热管理
内部传动部件（丝杠、螺母、轴承、导轨）需要持续润滑以减少磨损和发热，出厂时通常已填充长效润滑脂，对于高速或高频工况，可能设计有润滑油路或散热结构（如缸体散热鳍片、强制风冷），以控制温升,维持性能稳定。
伺服电动缸的内部结构是一个集精密机械、传动、控制、密封、润滑于一体的复杂系统，从伺服电机的精准驱动，到滚珠丝杠的高效转换，再到推杆的稳定输出和多重密封防护，每一个部件都紧密协作，共同决定了电动缸的推力、速度、精度、刚性和寿命，理解这些内部结构，有助于正确选型、合理使用和维护，从而充分发挥伺服电动缸在自动化系统中的卓越性能，随着材料科学和制造工艺的进步，其内部结构正朝着更紧凑、更高功率密度、更长寿命和智能化监测的方向持续演进。
