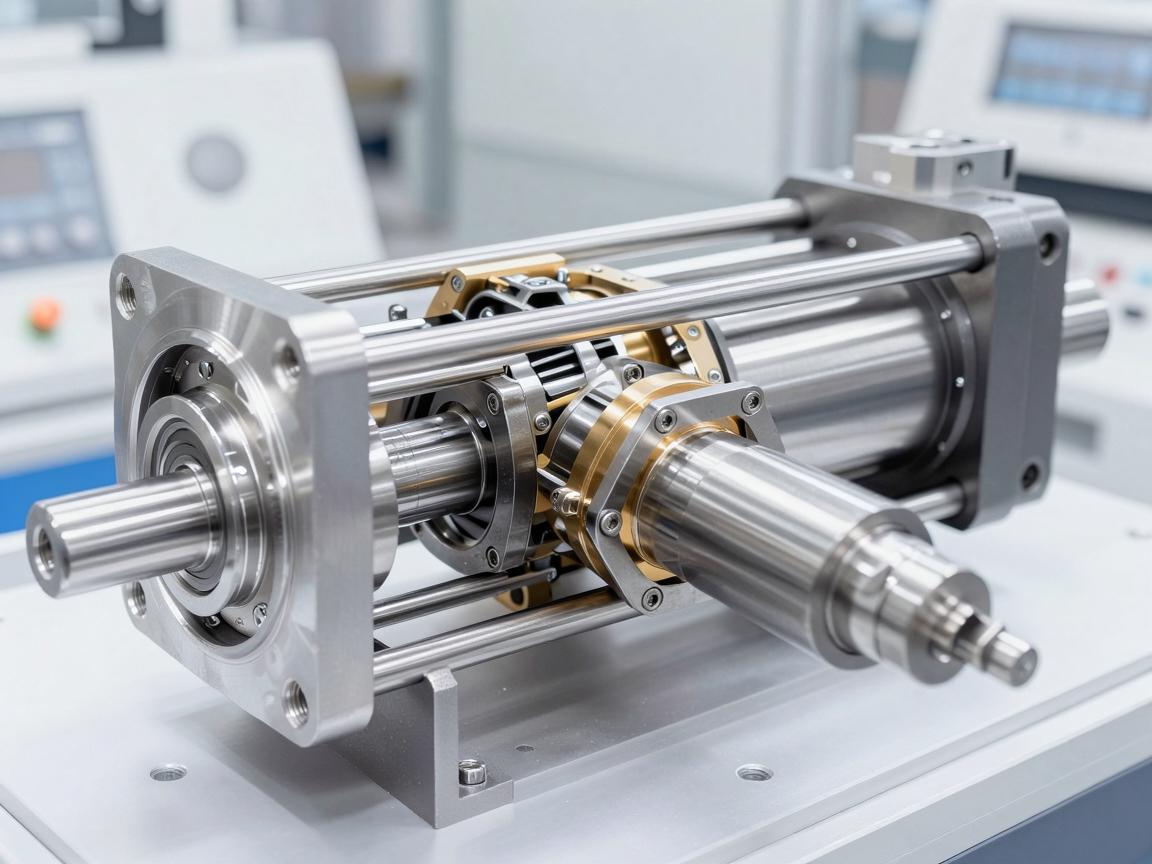

解析伺服电动缸结构，精密传动的核心构件与设计逻辑
伺服电动缸是集电机、丝杠与控制系统于一体的精密直线执行机构，其核心构件包括伺服电机、同步带或联轴器、滚珠丝杠/行星滚柱丝杠、缸体及导向装置，设计逻辑上，电机输出扭矩经减速器或直接驱动丝杠旋转，通过螺母转化为高精度直线运动，滚珠丝杠负责将旋转运动转为位移，并以滚动摩擦替代滑动摩擦，显著降低背隙并提升传动效率；而行星滚柱丝杠则适用于高刚性、重负载场景，缸体与高刚性导向件确保运动直线度，内置磁环或光栅尺实现全闭环反馈，整体设计围绕刚度匹配、热补偿与润滑密封展开，以在高频往复工况下保持稳定的重复定位精度与动态响应特性。
在现代工业自动化与机器人技术迅猛发展的当下，伺服电动缸凭借其将电机、传动系统与智能控制高度集成的优势，正逐步取代传统液压缸与气动缸，成为高精度直线运动控制领域的核心执行元件，要实现“指哪打哪”的精准控制，关键在于深入理解其内部精密构造，伺服电动缸并非单一的机械部件，而是一套融合了材料学、精密制造与控制理论的机电一体化系统。
伺服电动缸的动力源通常为交流永磁同步伺服电机或直流无刷电机，电机通过一体式法兰或高刚性联轴器与缸体无缝连接，摒弃了传统皮带传动可能带来的背隙与弹性形变，从而确保传动链的刚性，电机尾部集成的高分辨率光电或磁编码器，如同系统的“神经末梢”，实时捕捉转子位置与速度，为闭环控制提供最底层、最精准的数据支撑。
传动转换机构：将旋转运动转化为精准直线位移
这是电动缸结构中技术含量最高的核心环节，根据负载与工况的不同,主要采用以下两种精密机械结构：
-
滚珠丝杠副传动（高速高精度路线）
该系统由丝杠轴、螺母以及循环滚动的钢球组成，钢球在丝杠与螺母的螺旋滚道间滚动，将传统滑动摩擦转变为滚动摩擦，传动效率可高达90%以上，电机旋转带动丝杠旋转，进而驱动螺母沿轴向作直线运动，并带动活塞杆完成推拉动作，为进一步消除传动间隙、提升反向定位精度，高端设计中常采用双螺母预压结构，通过精密垫片或螺纹调整，使钢球与滚道处于无间隙的过盈接触状态,从根本上保证了无背隙传动。 -
行星滚柱丝杠传动（重载高刚性路线）
面对超大推力、极高转速或强冲击载荷工况，普通滚珠丝杠易发生磨损与疲劳失效。行星滚柱丝杠成为优选方案，其独特之处在于采用多根带螺纹的滚柱，通过保持架均匀分布，与丝杠形成线接触而非点接触，这一结构设计使接触面积成倍增加，大幅提升了承载能力、刚性与使用寿命,特别适应极端恶劣的工业环境。
导向与支撑系统：确保运动直线度的“定海神针”
活塞杆在高速往复运动中若发生径向偏摆或旋转，将严重影响定位精度并加速密封件磨损，为此,伺服电动缸通常配备：
- 高强度导向套（前端盖）：内置高硬度铜合金或新型复合耐磨材料，为活塞杆提供可靠径向支撑,确保运动轨迹的直线性。
- 防转导向机构：对于需承受扭矩或严格防止旋转的工况，缸体外壳设有导向槽或导向键，约束活塞杆仅作轴向运动,杜绝任何旋转自由度。
密封与润滑系统：保障内部环境的“护城河”
作为精密设备，伺服电动缸对粉尘、水分及污染物高度敏感,其密封系统设计极为周密：
- 静态密封：缸筒与端盖连接处采用O型圈或专用密封垫,确保润滑油液零泄漏。
- 动态密封：活塞杆往复运动部位采用多唇聚氨酯密封圈，并配合防尘刮片，在阻挡外部杂质进入的同时，确保内部丝杠副润滑油膜稳定，丝杠与螺母通常采用永久性锂基脂润滑，在规定的免维护周期内无需额外注脂,兼顾了可靠性与便捷性。
传感器集成模块：闭环控制的“感知神经”
为了实现对位置和力度的精准调控，伺服电动缸的结构中预留了丰富的传感器集成接口,主要包括：
- 内置磁致伸缩位移传感器：将磁环与波导丝集成于空心活塞杆内部，可直接测量活塞杆的绝对直线位移，分辨率可达微米级,适用于对位置精度要求极高的同步控制场景。
- 外置限位与原点开关槽：缸体表面设有标准T型槽，便于安装接近开关或光电传感器，用于软限位保护、行程校准及原点回归。
结构决定性能边界
纵观伺服电动缸的整体构造，从电机的精密旋转驱动，到丝杠副的高效运动转换，再到密封系统的严密防护与传感器网络的精准感知，每一处结构件都经过严格的力学计算与系统优化。滚珠丝杠的精度等级、预压程度、导向机构的刚性以及密封系统的可靠性，共同界定了电动缸最终的性能边界。 在“以电代液、以电代气”的智能化升级浪潮中，深入理解其结构原理，既是设备正确选型与高效维护的基础,更是推动高端装备自主创新的关键所在。
随着碳纤维复合材料、轻量化铝合金以及直驱电机技术的不断成熟，伺服电动缸的结构将朝着更轻量化、更高动态响应及更高功率密度的方向持续演进，其作为精密传动技术核心载体的地位,也将愈发稳固。
