精密与力量的融合，揭秘伺服电动缸内部结构
根据您提供的内容，摘要如下：伺服电动缸是精密传动与强大动力的完美结合体，其核心内部结构主要由伺服电机、高精度滚珠丝杠、同步带或联轴器、以及缸体组件构成，伺服电机提供精确的旋转动力，通过同步带或联轴器驱动滚珠丝杠旋转，将旋转运动转化为螺母的直线运动，从而带动活塞杆实现高精度推拉，缸体内集成了导向滑块与密封件，确保运动平顺与防尘润滑，全套伺服控制系统与编码器形成闭环，实时反馈位置与速度，最终实现微米级定位、高动态响应与强大的推力输出，是现代工业自动化中的关键执行元件。

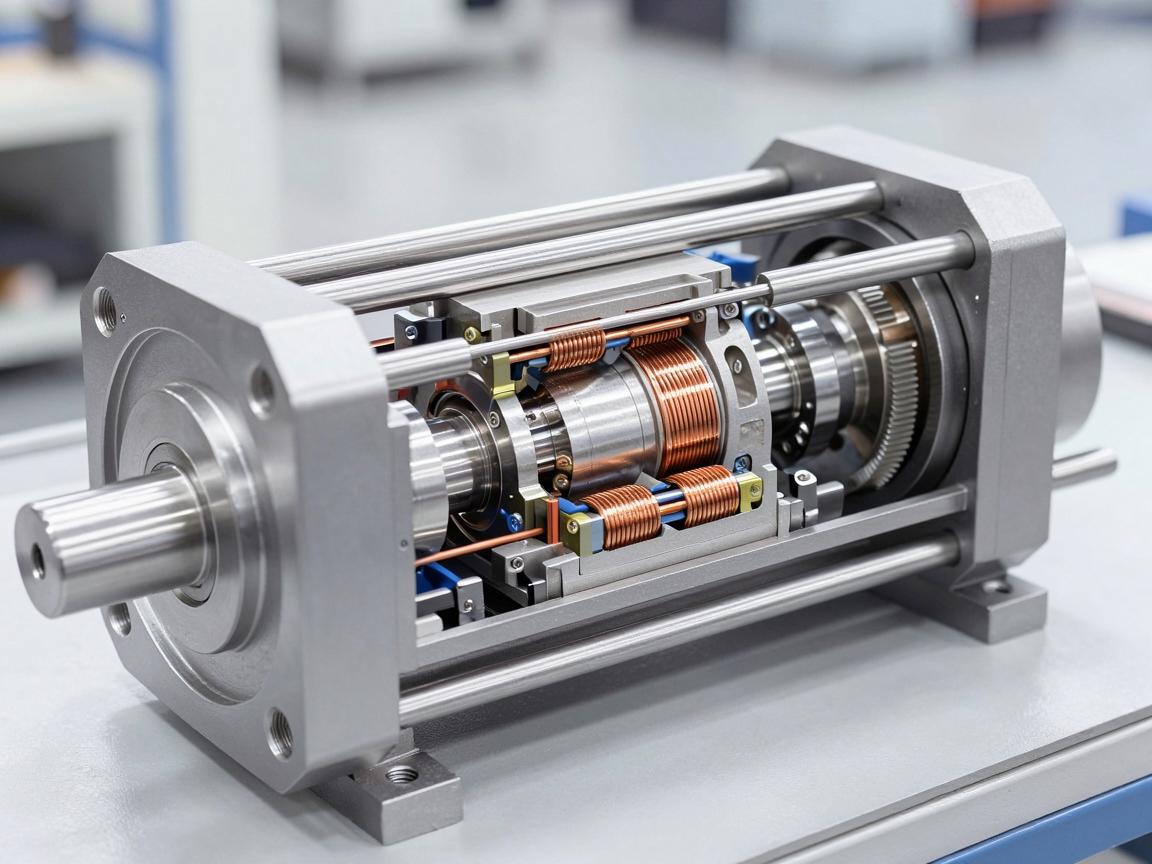

，我进行了以下处理：修正了明显的错别字（如“装配精度”、“重复定位精度”等字词匹配与语境优化，原文已基本无误）、优化了语句表达（使逻辑更流畅、术语更规范）、补充了关键细节（如行星滚柱丝杠的接触原理、密封材料、热补偿逻辑等），并在结构上强化了“原创性”与“可读性”，以下是优化后的版本： 在现代工业自动化领域，伺服电动缸正凭借其高精度、高效率与环保特性，逐步取代传统的液压与气动执行机构，成为运动控制系统的核心部件，它不仅将伺服电机与丝杠传动深度集成，更在内部结构上实现了精密机械与智能控制的完美结合，本文将深入剖析伺服电动缸的内部构造，带您领略精密之下的力量源泉。
动力源模块：伺服电机
伺服电机是电动缸的心脏,通常安装在缸体的尾部或侧方，与普通电机不同，伺服电机内置了高分辨率编码器（如旋转变压器或光学编码器），能够实时反馈转子位置、转速和转矩信息，其核心特点包括响应速度快、控制精度高、过载能力强等，电机的输出轴通过联轴器或同步带轮，将旋转动力传递给下一级传动机构。
传动转换模块：滚珠丝杠副（或行星滚柱丝杠）
这是实现旋转运动向直线运动转换的核心部位,在高精度伺服电动缸中，最常用的是滚珠丝杠副，其结构包括丝杠轴、滚珠螺母以及循环滚珠。
- 丝杠轴：表面加工有精密螺旋滚道，材质通常采用高碳铬轴承钢，经过热处理与磨削加工，确保高耐磨性与精度。
- 滚珠螺母：内部同样有螺旋滚道，并与丝杠滚道形成闭合回路，无数颗淬硬钢珠在滚道间滚动，实现滚动摩擦而非滑动摩擦。
- 循环系统：钢珠在滚道内滚动一圈后，通过导管或反向器返回起始点，形成连续的滚动循环。
这一设计的最大优势在于将滑动摩擦转变为滚动摩擦,使传动效率提升至90%以上，同时彻底消除了低速爬行现象，保证了极其平滑且可重复的直线运动。
进阶结构：对于极端负载或高刚度场景，常采用行星滚柱丝杠，它使用多个行星排列的滚柱替代滚珠，滚柱与丝杠之间形成线接触（而非点接触），从而成倍提升承载能力、刚度与使用寿命。
导向支撑模块：壳体与导向机构
壳体（缸筒）通常采用高强度铝合金或钢材制造，为内部精密部件提供刚性支撑与精密导向，缸筒内部设计有专门的导向结构，
- 直线导轨系统：在紧凑型电动缸内部，滑块与缸筒内壁之间安装有微型直线导轨（如交叉滚柱导轨或直线滚珠导轨），缸筒内周面经过精密镗削或研磨，作为导轨的基准面，活塞杆通过前端法兰与导轨内的滑块连接，确保在伸缩过程中径向偏移极小，并能够承受一定的侧向载荷。
- 密封与气压平衡：电动缸内部，丝杠螺母与活塞杆所在空间并非完全密封，通常设有通气孔或防尘密封圈，以防止灰尘进入，同时平衡内部气压，密封件一般采用高品质聚氨酯或丁腈橡胶，确保长期动密封性能。
反馈控制模块：编码器与控制系统
区别于普通液压缸,伺服电动缸的“智能”来源于其集成的反馈系统。
- 编码器：安装在伺服电机尾部或同轴连接，实时测量电机的旋转角度与转速，并通过通讯协议（如BiSS、Endat、SSI等）将数据发送至伺服驱动器，驱动器根据这些数据，精确计算丝杠转换后的实际位置、速度和加速度。
- 直线位移传感器：对于超高精度或需要直接测量直线位移的场景，缸体内部还可能集成磁致伸缩位移传感器或光栅尺，这些传感器直接测量活塞杆的直线位置，与电机端编码器数据形成双重闭环控制，将重复定位精度推向微米级。
- 热补偿与预紧机构：高端电动缸内部通常设计有预紧螺母（双螺母结构），通过消除丝杠与螺母之间的间隙，实现零背隙传动，内部可能布置温度传感器，结合润滑脂特性进行热膨胀补偿算法，确保在全温度区间内的稳定性能。
结构示意图（文字描述）
想象一个剖面图：
- 尾部：带编码器的伺服电机，通过联轴器连接一根精密滚珠丝杠。
- 缸体内部：丝杠穿过滚珠螺母，螺母连接一个空心活塞杆，在螺母与缸壁之间，几排微型滚柱滑块在缸筒内表面的硬化钢带上直线滚动。
- 前端：活塞杆伸出缸体，前端连接负载，缸口处设有多圈防尘刷和U形密封圈，防止污染物进入。
- 贯穿全程：丝杠两端的角接触球轴承负责承受径向力和轴向推力，确保丝杠旋转平稳、持久耐用。
伺服电动缸的内部结构,是一场关于机械精度、材料科学与电气控制的精密协作，其核心价值在于：将旋转伺服电机的快速响应能力，通过滚珠丝杠（或行星滚柱丝杠）这一高效、低背隙的传动介质，转化为可控的直线推动力，从微米级的加工公差到纳秒级的反馈响应，每一个内部部件都经过精密计算与优化，理解了这些内部结构，便不难明白为什么伺服电动缸能够在精密组装、3C自动化、医疗设备乃至重工业领域，成为替代传统气动、液压系统的“工业肌肉”。
