伺服电动缸内部结构解析，精密传动的核心奥秘

伺服电动缸的核心结构由精密滚珠丝杠、伺服电机、行星减速器及高刚性缸体组成，其传动奥秘在于：伺服电机通过联轴器驱动滚珠丝杠旋转，滚珠在丝杠螺母间循环滚动，将旋转运动转化为低摩擦、高精度的直线运动，内置编码器实时反馈位置信号，形成闭环控制，实现微米级定位精度，行星减速器可提升转矩密度，而预紧螺母和双支撑轴承设计则消除了反向间隙，这种机电一体化设计确保了高速响应、长寿命及高动态性能，是工业自动化中精密推拉、压装等动作的理想执行单元。

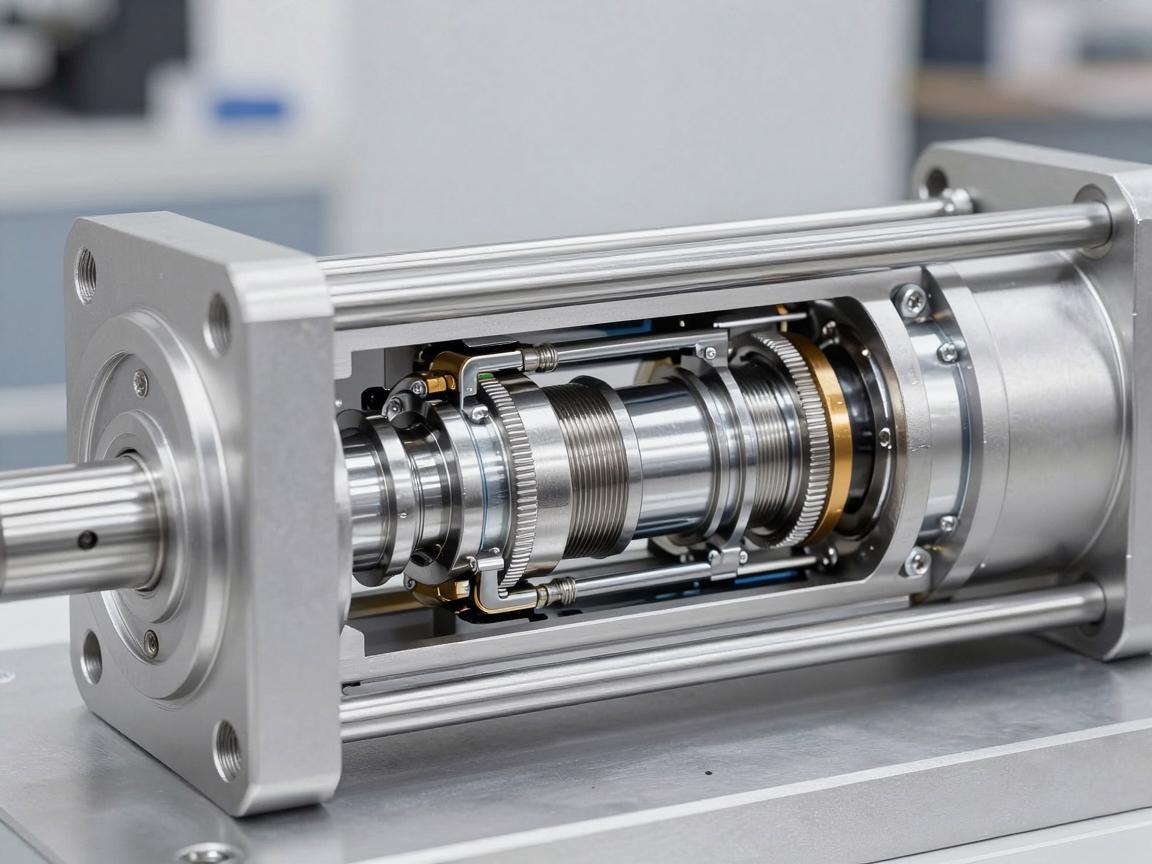

伺服电动缸内部结构深度解析：精密传动如何实现“旋转”到“直线”的完美转换

伺服电动缸，作为一种高度集成的直线执行元件，融合了伺服电机、滚珠丝杠与闭环控制系统的核心优势，正以其卓越的控制精度与动态响应能力，在工业自动化、机器人、航空航天等领域，加速取代传统液压与气动系统，这种性能的飞跃，源于其精密高效的内部结构设计，本文将深入拆解伺服电动缸的关键组成，揭示其如何实现“旋转”到“直线”的精准转换。

伺服电机：动力源的高精度控制

伺服电动缸的动力核心源自高性能伺服电机，与传统异步电机不同，伺服电机内置了编码器或旋转变压器，能够实时反馈转子位置、转速及转矩信息，当伺服驱动器接收来自上位机的指令后，会精确控制定子电流的幅值与相位，生成旋转磁场，驱动转子以极高的精度与稳定的转速运转，主流的伺服电机类型包括交流永磁同步电机与直流无刷电机，前者凭借高转矩密度、宽调速范围以及卓越的能效表现，已成为工业应用的首选，电机输出轴通过联轴器（或直接刚性连接）与滚珠丝杠相连,从而将旋转运动平稳地传递给传动机构。

滚珠丝杠副：以滚动摩擦成就高效传动

滚珠丝杠副是将旋转运动转化为直线运动的核心机械部件，由丝杠（带有精密螺旋槽）、螺母（内孔加工有匹配螺旋槽）及循环排列的滚珠组成，工作时，伺服电机驱动丝杠旋转，滚珠在丝杠与螺母的螺旋滚道之间高效滚动，将传统滑动丝杠的滑动摩擦转变为滚动摩擦，传动效率从30%-40%大幅提升至90%以上。

为了保证定位精度，滚珠丝杠通常采用预紧结构，通过双螺母垫片预紧或单螺母大直径滚珠预紧，有效消除了丝杠与螺母之间的轴向间隙，确保电动缸在往复运动时几乎无反向死区，重复定位精度可达微米级，丝杠的导程（螺距）直接决定了电动缸的速度与推力特性：大导程设计适用于高速、低负载的应用场景；而小导程则能显著提升输出推力,是重载工况的理想选择。

传动件与支撑结构：稳定运动的基石

联轴器作为连接伺服电机轴与丝杠的关键纽带，通常采用弹性膜片联轴器或波纹管联轴器，它们不仅能高效传递扭矩，还能有效补偿电机与丝杠之间的微小同轴度误差，并隔离来自两端的振动，确保传动系统的平稳性，对于大行程或重载电动缸，丝杠两端会通过支撑轴承（如角接触球轴承或深沟球轴承）进行固定，以确保丝杠在承受巨大轴向推力与径向载荷时，仍能保持稳定、无晃动的旋转。

导向机构直接决定了活塞杆的运动精度与稳定性，缸筒内部通常集成直线导轨或滑动衬套，精确限制活塞杆的旋转自由度，仅允许其进行轴向平移，高端电动缸多采用滚珠直线导轨，摩擦系数极低，且能承受较大的侧向力；而经济型方案则使用铜合金或高分子衬套，成本可控，但耐磨性相对较弱，活塞杆表面需经过严格的镀铬或硬质氧化处理，以应对频繁伸缩带来的磨损与腐蚀,保障长期可靠运行。

密封与润滑系统：可靠运行的防线

密封结构直接关乎伺服电动缸的防护等级（IP等级）与使用寿命，在活塞杆伸出端，通常集成有防尘密封圈与唇形密封圈的双重防护：前者负责刮除杆体表面附着的尘埃与杂质，后者则严密封堵外部水分与污物进入缸体内部，缸体底部需设置泄压孔或呼吸器，平衡内外气压,防止因温度变化引发的负压吸入污染物。

长效自润滑则依赖于润滑脂的科学填充，高端伺服电动缸会在丝杠螺母、轴承等关键摩擦副预留并预加高品质锂基润滑脂，并在缸体上设计注油孔，便于后期维护，针对食品、制药等特殊行业，会采用食品级润滑脂，或采用全密封免维护设计，密封材料的选型需兼顾耐温性（通常要求-40℃至+120℃）、耐油性与耐磨性，常见材质包括聚氨酯、丁腈橡胶或氟橡胶。

传感器与控制系统：闭环的“感知神经”

伺服电动缸区别于普通电动缸的核心在于其闭环控制系统，而位置反馈是其根本，最常见的方案是在伺服电机尾部集成编码器，实时监测电机的旋转角度与圈数，控制系统通过计算圈数并结合丝杠导程，精确推算出活塞杆的当前位置，对于亚微米级精度要求，可在活塞杆或导轨上加装光栅尺或磁栅尺，直接测量直线位移,从而消除丝杠因热膨胀或弹性变形带来的误差。

缸体两端通常安装限位开关或接近传感器，作为硬限位保护，防止超行程。力传感器（如称重传感器或压电传感器）可集成在活塞杆前端，用于力位混合控制，例如在精密压装工艺中同步监测位移与压力，确保工艺品质，控制系统的核心是伺服驱动器，它接收PLC或运动控制卡的指令，通过PID算法实时调节电机电流，实现对位置、速度或力矩的闭环精准控制。

一体化设计的优势与未来趋势

将电机、丝杠、导向、密封及传感器等高度集成一体，使得伺服电动缸具备即插即用的模块化特性：仅需一根动力电缆与一根通讯总线（如EtherCAT、PROFINET），即可完成供电与控制，极大简化了系统布线，相比需要油泵、油管、过滤器和冷却系统的液压方案，以及需要压缩空气净化装置的气动方案，其能耗可降低50%以上，且运行更洁净、维护更简便。

随着工业智能化需求的提升，内置智能诊断功能正在成为新趋势，通过实时监测电机电流波形、温度变化及振动信号，系统可提前预判滚珠磨损或丝杠疲劳，实现预测性维护，避免非计划停机。碳纤维丝杠与陶瓷滚珠等新材料的应用，正在显著降低运动惯量、提升极限转速,推动伺服电动缸迈向更高的性能边界。

伺服电动缸的每一次精准伸缩，都是电机、丝杠、轴承、密封与传感器等精密部件协同工作的结果，深入理解其内部结构，不仅是科学选型与高效维护的基础，更是掌握先进自动控制技术的关键一步，在工业4.0的浪潮中，这个看似简单的“线性执行单元”，正以其不断精进的内部构造，承载着智能制造时代的核心动力。
