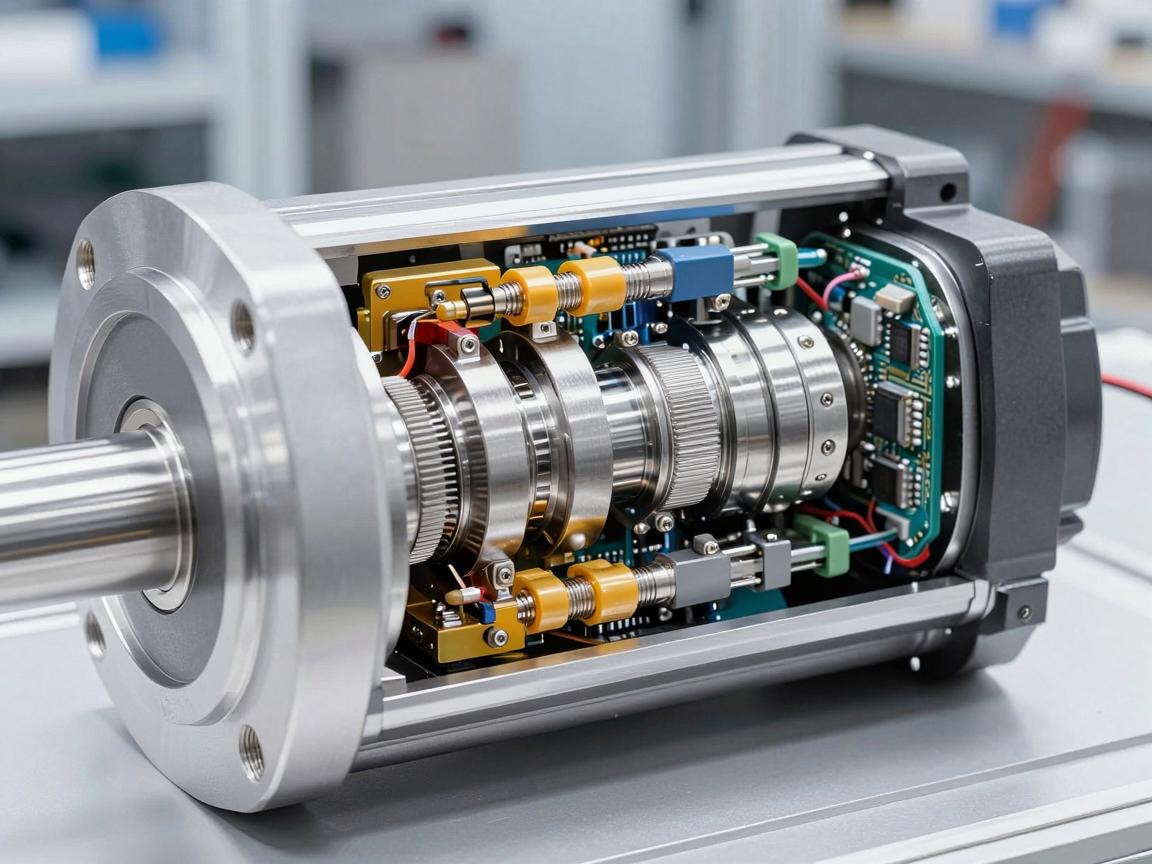

精密驱动的内核，深入解析伺服电动缸的内部结构与工作原理
深入解析了伺服电动缸的核心结构与工作原理，其内核主要由伺服电机、高精度滚珠丝杠、同步带轮或联轴器、以及内置的传感器与编码器构成，工作时，伺服电机接收驱动器指令精确旋转，通过联轴器或同步带将动力传递至滚珠丝杠，使丝杠螺母带动活塞杆进行直线往复运动，闭环控制系统通过编码器实时反馈位置与速度信号，实现亚毫米级的定位精度与高动态响应，这种机电一体化设计摒弃了传统液压或气动系统的复杂管路，兼具高刚性、长寿命与清洁节能特性，广泛应用于工业自动化、机器人及精密模拟加载等场景。
在现代工业自动化领域中,伺服电动缸凭借其高精度、高效率以及清洁环保的显著优势，正在逐步取代传统的气动与液压缸，成为精密直线运动系统的核心执行元件，它将伺服电机、高精度传动机构与闭环控制技术高度集成于一体，若要深入理解其卓越性能的来源，就必须剖析其精密的内部结构，本文将以典型的滚珠丝杠式伺服电动缸为例，详细解析其核心构成与工作原理。
动力之源：伺服电机模块
伺服电机是整个电动缸的动力起点,其内部结构由以下关键部件组成：
- 定子：位于电机外壳内侧，由铁芯与缠绕其上的三相绕组构成，通入交流电后，会在电机内部形成旋转磁场。
- 转子：位于电机内部，通常采用高性能永磁体（如钕铁硼）制成，能够跟随旋转磁场同步转动。
- 编码器：作为伺服电机的“眼睛”，编码器是实现闭环控制的关键组件，它紧密安装在电机转轴末端（与电机旋转轴相连），实时测量转子的位置、转速与加速度，并将信号反馈至伺服驱动器，根据精度需求的不同，常采用旋转变压器、增量式或绝对值编码器。
传动与执行：核心机械模块
伺服电机输出的旋转运动,需通过高精度传动机构转换为往复直线运动，该模块是决定电动缸推力、速度、精度与使用寿命的核心部分。
-
联轴器与同步带轮（部分结构）
- 联轴器：位于电机输出轴与丝杠或中间传动轴之间，用于传递扭矩，在要求高同心度的直连结构中，常采用弹性联轴器，以吸收安装偏差与振动。
- 同步带轮：在某些减速式电动缸中，同步带轮用于实现第一级减速，能够提供更大扭矩，但会牺牲部分精度与响应速度，适用于成本敏感或空间受限的应用场景。
-
滚珠丝杠副（最常见，精度最高）
- 丝杠：一根带有精密螺旋滚道的高硬度、高耐磨性螺杆，由电机直接或通过皮带/齿轮驱动旋转。
- 螺母：套在丝杠上，内部同样加工有螺旋滚道，滚道之间装填有钢球。
- 返向器：位于螺母内部，其作用是将运行至终点的钢球从滚道一端拾起，送回循环通道，实现钢球的无限循环滚动，这是滚珠丝杠将滑动摩擦转变为滚动摩擦的核心结构。
- 工作过程：电机驱动丝杠旋转时，钢球在丝杠与螺母的滚道内滚动，驱动螺母（连接推杆）沿丝杠轴向做直线运动，从而将旋转运动转化为高精度、低摩擦的直线运动。
-
行星滚柱丝杠（重载、高寿命） 在需要承受超大推力或极端恶劣工况的场合，常采用更高级的行星滚柱丝杠，其结构类似于滚珠丝杠，但以带有螺纹的滚柱替代钢球，滚柱与丝杠和螺母之间形成线接触而非点接触，从而大幅提升承载能力与使用寿命。
-
T型丝杠（低精度、低成本） 在精度要求不高、负载较小且成本敏感的场合，常采用普通T型（梯形）丝杠螺母副，其内部没有循环滚动体，属于滑动摩擦，因此效率较低、易于磨损，但具有良好的自锁性能且成本低廉。
导向与支撑：确保直线运动精度
电机与丝杠提供了动力,但要实现最终的稳定、高精度直线运动，必须依靠可靠的导向结构。
-
高强度推杆（活塞杆）
作为执行直线运动的最终部件，推杆内部通常采用空心结构以减轻重量，表面经过镀硬铬等处理，以增强耐磨性与防腐蚀性能。 -
导套
安装在缸体前端（靠近推杆出口处）的精密滑动轴承或衬套，它包裹住推杆，为其提供径向支撑与导向，防止在运动过程中发生偏摆或旋转。 -
导向导轨（推杆式或滑块式电动缸）
对于需要承受较大侧向力或高负载偏心的应用，缸体外部或内部常集成直线导轨，导轨采用“滑块+导轨副”结构，具备极佳的刚性与导向精度，在滑块式电动缸中，滑块直接安装在导轨上，由螺母驱动滑块运动，推杆本身则悬空或仅作为防护罩使用。
传感器与反馈：闭环控制的灵魂
为确保运动精度,电动缸内部集成了一个或多个传感器。
-
行程开关（限位开关）
安装在缸体内部或外部，通常为光电开关或磁簧开关，当推杆运动至极限位置时，行程开关发出信号，立即切断电机动力，防止机械碰撞与损坏，构成第一重安全保护。 -
绝对值编码器（可选）
这是一种比电机编码器定位精度更高的方案，它直接读取缸体内部推杆的绝对直线位置，不受丝杠间隙、温度膨胀或累积误差的影响，采用该方案时，甚至可以省去电机编码器，仅在缸体内部安装绝对位置传感器。
密封与防护：抵御恶劣环境
为保证内部精密元件免受外界污染（如灰尘、切屑、冷却液、腐蚀性液体等）的侵害，电动缸必须具备良好的密封性能。
-
动密封
在推杆穿出缸体处，安装有O型圈、唇形密封圈或防尘刮板，这些密封件需能承受推杆的高速往复运动，同时有效阻止外部污染物进入缸体内部，并防止润滑油泄漏。 -
静态密封
在缸体各部件（如前盖、后盖、电机法兰）的接合面上，使用密封胶或密封垫进行静态密封处理。 -
补偿式防尘罩（可选）
在推杆裸露部分，通常套上一个可伸缩的波纹管式防尘罩，进一步保护推杆表面与动密封结构，尤其适用于粉尘较多的恶劣环境。
伺服电动缸的内部结构是一套精密而严谨的机电一体化系统,从高效能的伺服电机，到将旋转运动转化为直线运动的高精度丝杠副，再到确保运动稳定性的导向结构以及提供精准控制的传感器模块，每一个部件都经过精心设计与协同配合，深入了解这些内部结构，不仅有助于我们理解伺服电动缸为何能实现高精度、高速度、高可靠的驱动性能，也为我们在选型、维护及故障处理时提供了坚实的理论支撑，随着工业4.0与智能制造的持续推进，伺服电动缸内部结构的优化与创新必将永无止境。
