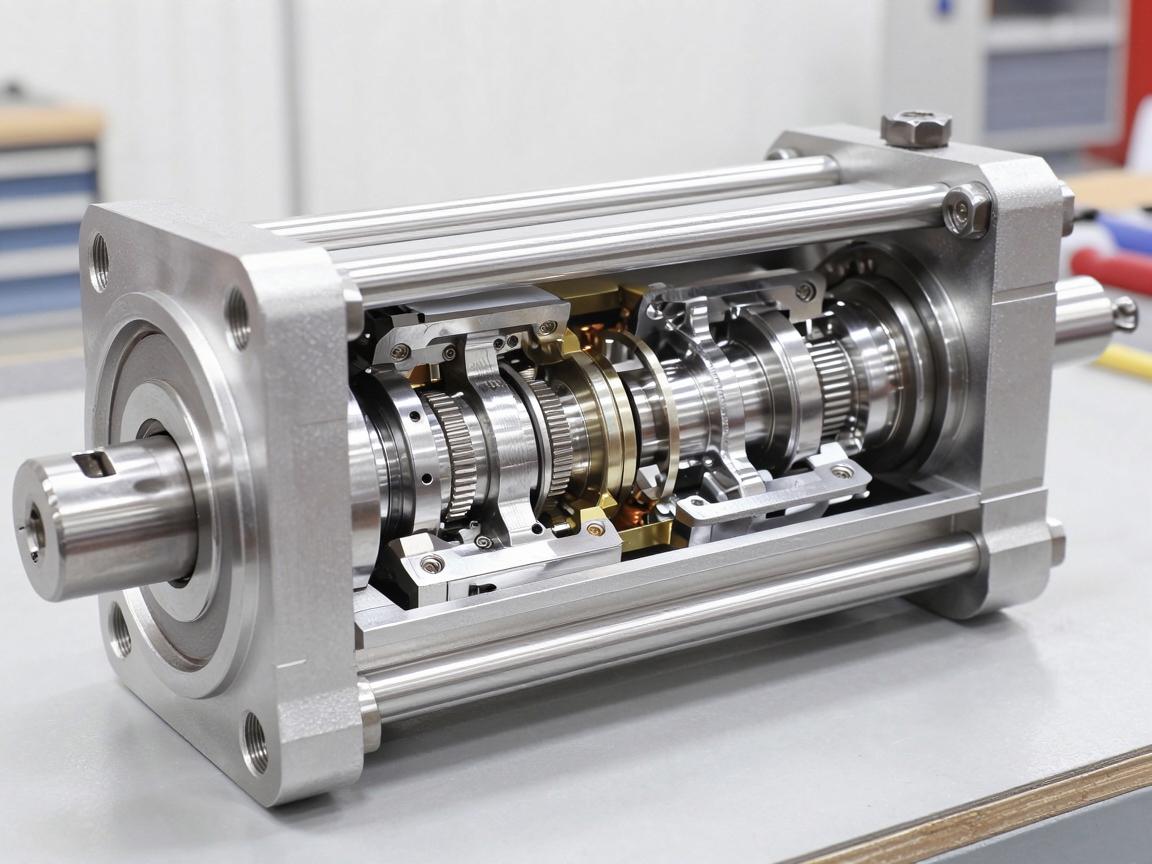

伺服电动缸内部结构解析，精密传动的核心奥秘
伺服电动缸的核心在于将电机的旋转运动转化为高精度的直线运动，其内部结构主要由驱动电机、同步带（或联轴器）、丝杠（滚珠或行星滚柱）、缸体及导向装置组成，电机转动通过传动机构带动丝杠旋转，驱动螺母及推杆沿导向键槽做轴向直线运动，滚珠丝杠通过滚动摩擦实现高效率传动，而行星滚柱丝杠则因多齿接触而具备更高承载与刚性，是实现精密定位与长寿命运行的关键，精密编码器的闭环反馈进一步确保了重复定位精度，使伺服电动缸在工业自动化中成为超越传统液压、气动方案的理想选择。
在现代工业自动化的演进中,伺服电动缸凭借其高精度、高效率及可编程控制的显著优势，正逐步取代传统液压与气动系统，成为执行机构领域的核心选择，要真正理解伺服电动缸为何能够实现如此卓越的性能，就必须深入剖析其内部结构，揭示那隐藏在金属外壳之下、精密零件协同运作的奥秘，本文将逐一拆解伺服电动缸的内部构造，带您探秘其高效、精准传动的底层逻辑。
整体构架：模块化的精密集成体
伺服电动缸本质上是一种将伺服电机的旋转运动精确转化为直线运动的执行装置,其内部结构通常由以下四大模块组成：动力输入模块、传动转换模块、导向承载模块与反馈检测模块，这些模块被高度集成在坚固的缸体内部，形成一个紧凑且高度协同的机电一体化单元，共同决定了电动缸的整体性能表现。
动力输入：伺服电机与联轴器
在伺服电动缸的“头部”，通常直接安装或通过法兰连接一台伺服电机，与普通电机不同，伺服电机内置高分辨率编码器，能够实时反馈转速、位置与力矩信号，实现精确闭环控制，电机轴经由联轴器与内部的丝杠轴相连，联轴器不仅是扭矩传递的桥梁，更是一个关键的缓冲元件：它既能补偿电机轴与丝杠轴之间微小的同轴度偏差，又能吸收启动与制动过程中的刚性冲击，保护精密的丝杠副免受过载损伤，在一些对空间与效率要求更高的紧凑型设计中，电机的转子直接与丝杠轴一体成型，省去了联轴器，形成所谓的“直连式”结构，这种设计消除了中间传动环节，传动效率更高，但对加工精度与装配工艺提出了极为苛刻的要求。
传动核心：滚珠丝杠副——旋转运动向直线运动的精妙转化
这是伺服电动缸最核心的机械部件。滚珠丝杠副由丝杠轴与丝杠螺母组成，与传统滑动丝杠的不同之处在于，在丝杠轴与螺母之间的螺旋滚道中，有序排列了数以百计的滚珠。
当伺服电机驱动丝杠轴旋转时,滚珠在滚道内沿螺旋线滚动，驱动螺母沿丝杠轴实现精密的直线往复运动，这种以“滚动摩擦”替代传统“滑动摩擦”的设计带来了革命性的提升：
- 传动效率：高达90%以上（而传统滑动丝杠的效率通常仅为20%至40%）；
- 摩擦与温升：摩擦力极低，显著减少了系统发热与零件磨损；
- 精度：通过预紧工艺有效消除反向间隙，实现“零背隙”或极低背隙，确保双向运动的高重复定位精度。
滚珠的循环方式主要分为两类：内循环（滚珠在螺母内部通过反向器返回）结构紧凑，适用于小导程与高精度的应用；外循环（通过插管或导流槽返回）则能容纳更多滚珠，承载能力更强。
导向与承载：高刚性支撑结构保障运动稳定性
滚珠丝杠螺母的直线运动需要通过导向机构来精确约束运动方向，并有效承受源自负载的径向力与倾覆力矩，在伺服电动缸内部，常见的导向方式包括：
- 直线导轨式：在缸体底座内安装两条平行的直线导轨，滑块与螺母座或推杆刚性连接，此结构刚性最强，能承受较大的侧向力与弯矩，广泛适用于大负载、高动态响应或高频率的应用。
- 滑动轴承式：使用高强度的铜合金或特种工程塑料制成的滑动轴承作为推杆支撑，结构紧凑、成本较低，但承载侧向力的能力相对较弱，主要适用于轻负载或导向精度要求不高的场景。
- 双导杆式：与丝杠平行安装两根导向轴，推杆在轴间滑动，常用于多轴协同平台或中等负载场合。
推杆本身一般选用高强度的合金钢或不锈钢，表面经过镀铬或硬质阳极氧化处理，以显著提升耐磨性与耐腐蚀性，推杆前端可根据具体应用需求，配置不同类型的连接头（如耳环、法兰、球头等），以适应不同连接方式。
反馈与监控：编码器与限位传感器实现精准闭环
高精度的闭环控制离不开精准且可靠的反馈检测,除伺服电机自身配备的旋转编码器（检测电机的角度与转速）外，许多高端伺服电动缸还会在推杆端部或丝杠螺母处加装直线编码器（如光栅尺或磁栅尺），直线编码器直接测量推杆终端的实际位置，彻底消除了传动间隙、弹性形变与热膨胀误差，将重复定位精度提升至微米级（典型值为±1μm至±5μm），适用于对位置精度要求极高的场合。
为保障运行安全,防止推杆过度伸出或缩回，缸体内部通常安装有限位开关（机械式或接近式）或缓冲装置（如聚氨酯缓冲垫、弹簧等），在电动缸的尾部，有时还设计有手动释放装置，以便在断电或紧急情况下，能够手动移动推杆完成复位或检修。
密封与润滑：保障长期可靠运行的基石
伺服电动缸常需在粉尘、油污、水淋等恶劣工况下长期稳定运行，因此密封设计至关重要，在推杆与缸体之间的动密封处，采用多层密封圈组合（如防尘圈、油封、U型圈），既能有效阻止外部污染物进入缸体内部，又能防止内部润滑脂向外泄漏，丝杠、导轨等高速运动部件内部通常填装锂基润滑脂或耐高温润滑脂，部分高端产品还设计了自润滑结构或中央集中润滑接口，进一步降低了维护频率，提升了全生命周期可用性。
核心结构的设计差异：针对不同工况的优化方案
根据不同应用场景的特殊需求,伺服电动缸的内部结构会进行针对性优化：
- 重载型：采用大直径滚珠丝杠、多列滚珠或滚柱直线导轨，缸体采用整体铸造或高强度焊接结构，确保刚性及承载能力。
- 高速型：选用大导程丝杠（导程通常为丝杠直径的1.5至4倍），配合高速伺服电机，可实现超高输出速度，但额定承载能力会相应降低。
- 紧凑型：多采用折返式或平行式结构，即电机与丝杠平行布置，经同步带、齿轮或链条传动，极大缩短了整机轴向长度，适应空间受限的安装环境。
- 防爆型：所有可能产生摩擦或接触的部件采用铜、铍青铜等无火花材料，密封圈采用导电橡胶，严格遵循ATEX或IECEx防爆标准，确保在易燃易爆气体或粉尘环境中安全运行。
伺服电动缸的内部结构,是精密机械、先进电机控制与现代材料科学的精妙融合，从伺服电机的精准旋转，到滚珠丝杠副的高效转换，再到直线导轨的稳定承载，每一个零件都经过了严苛的设计、制造与装配，正是这些隐藏在金属外壳下的精密构造，赋予了伺服电动缸精准、快速、可靠、持久的直线运动能力，理解其内部结构，不仅有助于工程师更科学地进行选型与应用，更能激发对精密机电一体化技术不断探索与追求的热情。
