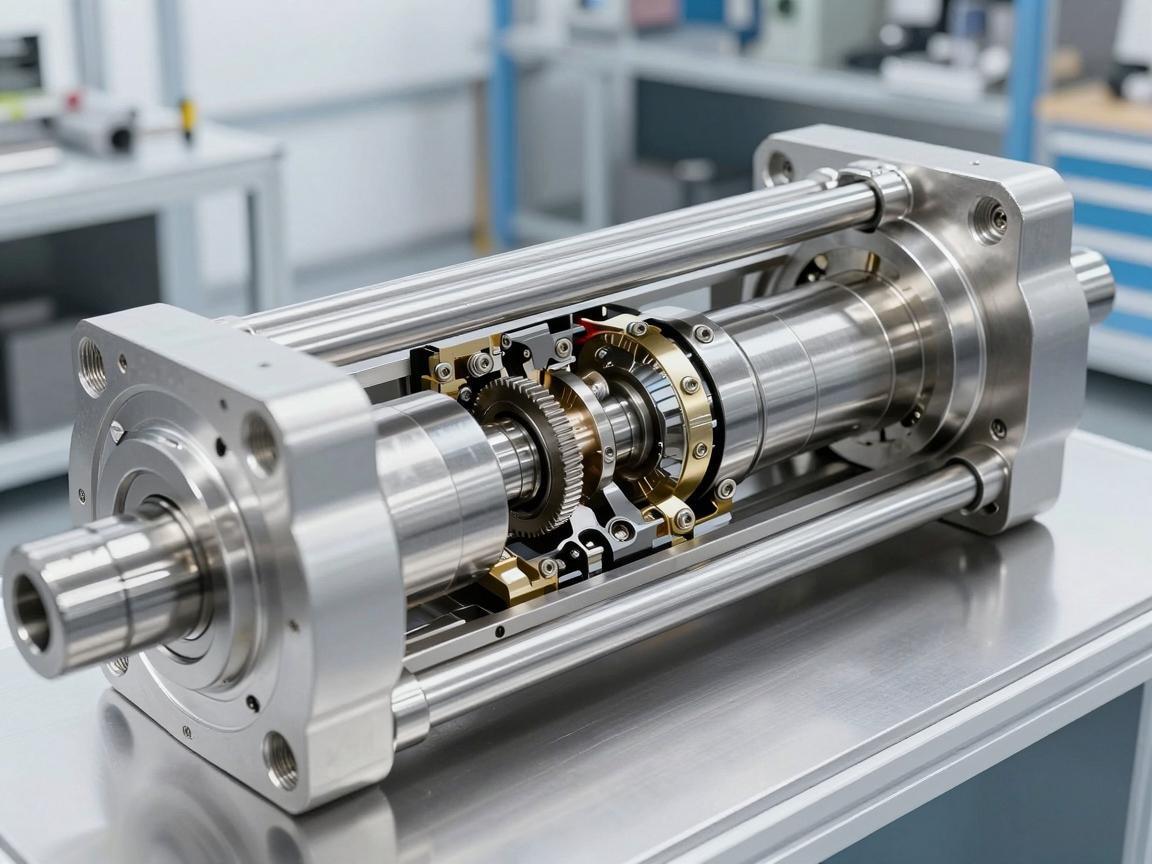

精密与力量的协奏曲，解析伺服电动缸的结构奥秘
伺服电动缸将精密控制与强大驱动力完美融合，其结构如同一曲精密的协奏曲，核心部件包括高精度伺服电机、滚珠丝杠、缸体及高刚性导向装置，伺服电机提供精准的旋转动力，通过联轴器驱动滚珠丝杠，将旋转运动高效转化为直线运动，滚珠丝杠的低摩擦特性确保了极高的定位精度与重复性，而内置的编码器则实时反馈位置信号，形成闭环控制，缸体与导向系统承担侧向负载，保障运动的平稳与刚性，这一精密组合实现了对速度、位置和推力的数字化精确调控，使之成为现代工业自动化中兼具力量与精度的核心执行元件。
在现代工业自动化的宏大叙事中,伺服电动缸正扮演着日益核心的角色，它宛如一位精准而有力的钢铁“驱动者”，将伺服电机的旋转运动高效转化为理想的直线运动，在智能制造、航空航天、新能源汽车、医疗设备等前沿领域，伺服电动缸承担着精确定位、高速响应与大扭矩输出的关键任务，而这一切卓越性能的实现，都深深植根于其精妙而坚固的内部结构之中。
核心动力之源：伺服电机
伺服电动缸的动力源头是伺服电机,与传统异步电机不同，伺服电机内置高精度编码器（如旋转变压器或光电编码器），能够实时反馈转子位置、速度和转矩信息给伺服驱动器，这使得电机能够实现闭环控制，具备高响应性、高精度（定位精度可达微米级）、低转速平稳运行以及过载能力强等显著优势，伺服电机通常采用永磁同步电机或交流异步伺服电机，根据应用场景对力矩、转速和惯量匹配的不同需求进行精准选型，从而为电动缸的整体性能奠定坚实基础。
传动与转换的核心：丝杠副
丝杠副是伺服电动缸将旋转运动转化为直线运动的核心执行部件,根据精度和负载要求，常见的丝杠类型包括：
-
滚珠丝杠：目前应用最为广泛的类型，它在丝杠与螺母之间设置滚珠作为滚动体，将滑动摩擦转变为滚动摩擦，显著降低了传动阻力，提升了传动效率（可达90%以上）和使用寿命，滚珠丝杠主要由丝杠轴、螺母、滚珠和反向器（或循环插管）组成，滚珠在封闭的螺旋滚道内循环，实现高效、低磨损的直线推进，根据循环方式的不同，又可分为内循环、外循环和端盖式循环等结构形式。
-
行星滚柱丝杠：面向高负载、高寿命、高刚性场景的精密传动元件，其核心结构是在丝杠轴与螺母之间，围绕丝杠轴排列多个带螺纹的“行星”滚柱，工作时，滚柱在丝杠轴与螺母之间进行行星运动，同时实现滚柱螺纹与丝杠、螺母螺纹的滚动接触，由于接触点极多，载荷分布均匀，能够承受数倍于同尺寸滚珠丝杠的动态载荷和冲击载荷，并具备极高的旋转精度和刚度，特别适用于重型机械、压机、精密对位等严苛场合。
-
滑动丝杠：又称梯形丝杠或普通丝杠，主要由丝杠轴与青铜或工程塑料制成的螺母构成，依靠滑动摩擦传动，其结构简单、成本低廉、自锁性好，但摩擦阻力大、效率低（通常为30%-50%），磨损较快，一般用于对精度、速度和寿命要求不高的低端应用或需要自锁的场合。
丝杠副的精度等级（如C5、C7、P1等）直接决定了电动缸的定位精度和重复定位精度，是衡量其品质的关键指标。
导向与承载的骨架：缸体与导向机构
-
缸体：伺服电动缸的缸体通常采用高强度铝合金或碳钢材料，经精密加工而成，为内部所有组件提供安装基座、支撑与保护，缸体内部设计有导向结构，确保推杆做直线运动而不发生旋转或偏摆，缸体表面通常经过阳极氧化或喷涂处理，以提高耐腐蚀性，部分高刚性电动缸的缸体采用厚壁钢管制造，并通过焊接或螺栓连接形成整体结构，进一步提升承载能力。
-
导向机构：为保证推杆（输出轴）能够平稳、精确地承受侧向力并沿预定轴线直线移动，缸体内部集成了导向元件，常见形式包括：
- 滑动导轨：采用耐磨的青铜套或工程塑料衬套，与推杆外表面形成滑动摩擦，结构紧凑、成本较低，适用于中等负载和速度。
- 直线导轨：在缸体内部或外部安装高精度直线导轨，推杆通过滑块与之连接，这种结构刚性极高，能承受巨大的侧向力矩和径向载荷，适用于重载、高精度的应用场合。
- 交叉滚子导轨：由交叉排列的圆柱滚子组成，具有高刚性、高旋转精度和极低的摩擦系数，常用于对空间限制和导向精度要求极高的场景。
输出与防护的终端：推杆与密封
-
推杆：是电动缸最终的执行部件，通常为空心或实心的精密圆柱形钢管，一端通过法兰或连接头与负载相连，为减重、提高刚性或实现轻量化，推杆可采用铝合金、不锈钢或碳纤维材料，其表面需经过淬火、镀硬铬或氮化处理，以提高表面硬度、耐磨性和抗腐蚀性。
-
密封与防护：伺服电动缸的工作环境往往多粉尘、油污或潮湿，因此缸体与推杆之间必须设计可靠的密封系统，通常采用多层密封结构，如防尘圈、Y型密封圈、防油圈等，以防止外部污染物进入缸体内部，同时阻止内部润滑油脂泄漏，对于长期暴露在恶劣环境中的电动缸，推杆外还会套有可伸缩的波纹管式或伸缩式防护罩，实现完全密闭。
反馈与控制的关键：编码器与制动器
-
编码器：通常集成在伺服电机尾部，是高精度闭环控制的“眼睛”，它实时检测电机的旋转角度、速度和位置信息，并将信号反馈给伺服驱动器，驱动器根据反馈信号与目标指令的偏差，精确调整电机的电流和电压，从而实现精准的位置与速度控制，更高阶的电动缸会将直线位移传感器（如磁栅尺、光栅尺）直接安装在推杆或丝杠螺母上，实现全闭环控制，进一步将定位精度提升至微米甚至纳米级。
-
制动器：断电保护是许多安全关键应用的必要要求，伺服电动缸的制动器通常安装在电机尾部或丝杠轴端，当电动缸断电或急停时，制动器（如电磁抱闸、机械弹簧制动器）会立即动作，锁死丝杠或电机转子，防止负载在重力或外力作用下自行下落或移位，确保设备和人员安全。
集成与优化的设计：支撑与安装方式
-
轴承支撑：在丝杠的固定端、浮动端或两端，需设置精密轴承（如角接触球轴承、深沟球轴承）来支撑丝杠，以承受轴向和径向载荷，并保证丝杠旋转的平稳性与精度。
-
安装方式：伺服电动缸的安装接口通常设计为前端法兰、后端法兰或脚座式等，方便用户根据设备空间灵活安装，部分高速或长行程电动缸还会采用空心电机、空心丝杠或内置滚珠花键的结构，实现旋转与直线运动的复合功能，进一步拓展其应用场景。
伺服电动缸是一个精密机电一体化系统,是伺服电机、丝杠副、缸体导向、密封防护、反馈控制与制动装置等众多组件协同工作的艺术结晶，从微观的滚珠循环路径到宏观的缸体结构设计，每一个环节的精度、刚度和可靠性，最终都汇聚为伺服电动缸卓越的驱动性能，随着工业4.0与智能制造对柔性化、高精度、高动态性能需求的持续增长，伺服电动缸的结构创新也将不断演进，向着更紧凑、更智能、更可靠的方向迈进，成为推动未来工业自动化发展不可或缺的核心力量。
咨询和购买伺服电动缸请联系：孙辉 17512080936
