伺服电动缸内部结构详解,从核心部件到工作原理
,伺服电动缸是一种将伺服电机旋转运动转化为精确直线运动的精密装置,其核心结构主要由伺服电机、高精度滚珠丝杠或行星滚柱丝杠、缸筒以及位置反馈系统构成。,其工作原理是:伺服电机接收来自控制器的脉冲信号,产生精确的旋转运动,并通过联轴器或同步带驱动丝杠副,丝杠上的螺母在旋转作用下,将旋转运动转化为直线往复运动,进而推动与螺母连接的活塞杆伸出或缩回,内置的编码器实时检测电机转速和位置,并反馈给控制器,形成闭环控制,从而实现对推力、速度和位置的精准、可靠控制。

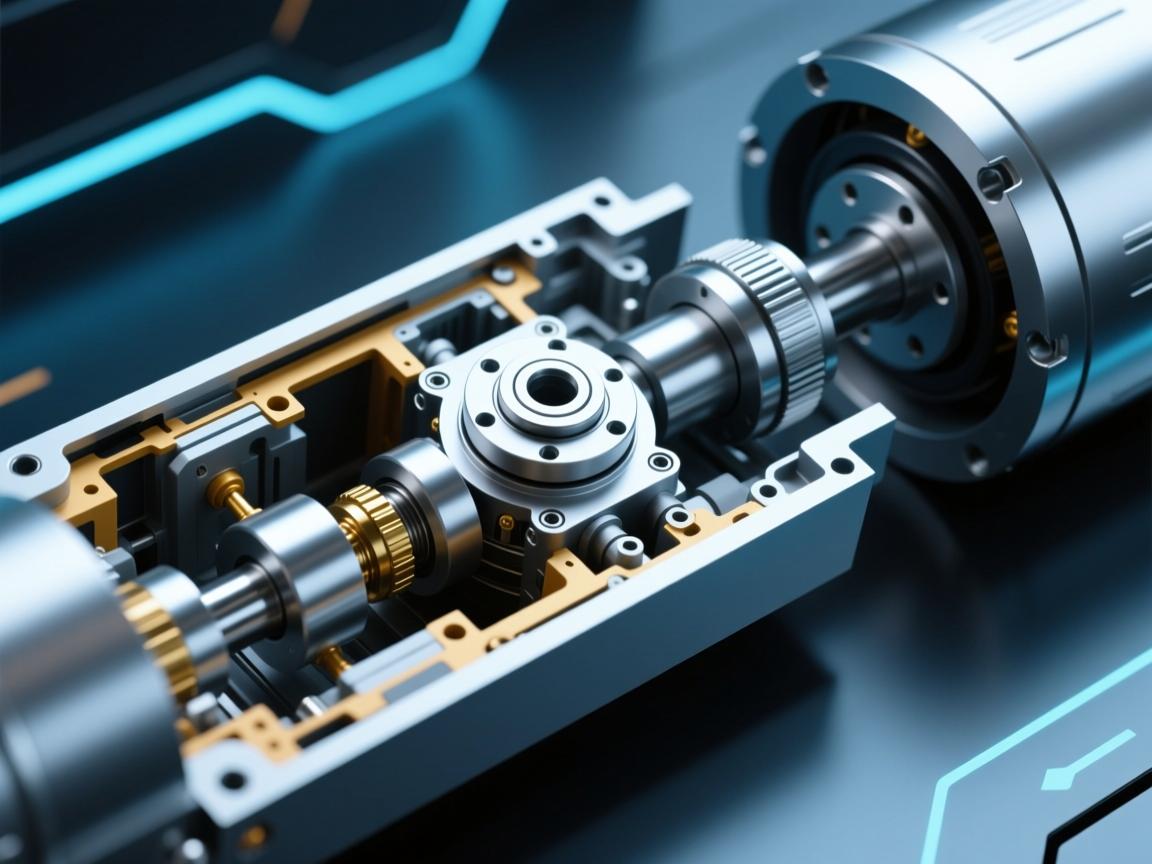

伺服电动缸是一种将伺服电机的旋转运动转化为高精度直线运动的机电一体化装置,它融合了伺服电机的高响应、高精度特性与液压缸的直线输出形式,广泛应用于工业自动化、航空航天、试验设备、机器人等领域,要深入理解其卓越性能的来源,必须剖析其内部结构与各部件之间的协同工作机制。
伺服电机
作为系统的动力源,伺服电机接收来自控制器的电信号指令,精确控制输出轴的转速、转角和转矩,其内置编码器实时反馈电机位置信息,形成闭环控制,是实现高精度运动的根本保障。
传动机构
传动机构是电动缸实现运动转换的关键部分,主要包括以下两种形式:
-
丝杠传动:作为最常用的传动方式,通过电机输出轴带动螺杆旋转,使配合在缸筒内的螺母实现直线运动,根据应用需求,主要分为两类:
- 滚珠丝杠:在螺杆与螺母之间通过滚珠实现滚动摩擦,传动效率高达90%以上,精度高、寿命长,适用于高速、高精度应用。
- 行星滚柱丝杠:采用螺纹滚柱替代滚珠,接触面积更大,具备极高的承载能力和刚性,适用于重载、高冲击等恶劣工况。
-
同步带传动:在长行程或需隔离电机振动的场景中,可采用同步带进行一级减速和传动,再驱动丝杠,该结构可灵活布置电机安装位置,优化整机结构布局。
缸筒与活塞杆(推杆)
- 缸筒:作为电动缸的主体结构,不仅容纳内部传动部件,还承担导向和支撑功能,通常采用高强度铝合金或不锈钢材料,兼具优良的刚性与耐腐蚀性能。
- 活塞杆(推杆):作为直接输出推拉力并执行直线运动的关键部件,通常采用高强度合金钢制造,表面经镀硬铬等硬化处理,具备优异的耐磨与抗腐蚀能力,推杆与内部螺母相连,将旋转运动转化为直线往复运动。
轴承与支撑单元
轴承系统负责承受轴向和径向载荷,通常安装于缸筒末端,支撑高速旋转的丝杠,确保其运转平稳、对中精准,从而有效延长设备使用寿命。
限位与传感器系统
为保障运行安全并提供精确反馈,电动缸常集成多种传感器:
- 限位开关:采用机械式或磁感应式设计,设定推杆运动的物理极限,防止超程损坏。
- 绝对值编码器:除电机自带编码器外,可在丝杠末端加装第二编码器,直接检测推杆绝对位置,实现全闭环控制,精度更高。
- 力传感器:在需要精确力控的应用中集成,实时监测输出力的大小,确保力控精度。
制动器
在垂直安装或需安全定位的场合,常配备失电制动器,当系统断电时,制动器自动锁死电机轴,防止负载因自重下滑,保障设备与人员安全。
后端盖与前端盖
作为缸筒的密封部件,端盖内部通常集成防尘圈与密封圈,有效阻止外部粉尘、杂质侵入,同时防止内部润滑油脂泄漏,确保传动系统在洁净环境中长期稳定运行。
工作原理简述
当控制器发出运动指令后,伺服电机按设定参数旋转,通过传动机构(丝杠或同步带+丝杠)带动螺母旋转,由于螺母受限于缸筒结构无法转动,根据丝杠副的相对运动原理,螺母的旋转将转化为推杆的直线往复运动,从而实现精确的速度、位置与推力控制。
伺服电动缸是一个高度集成、精密配合的机电系统,从动力输出的伺服电机,到高效传动的丝杠副,再到坚固的缸体结构、精密的轴承系统与多重安全传感器,每一部件都发挥着不可或缺的作用,正是这种系统性的设计,使伺服电动缸在控制精度、响应速度与可靠性方面远超传统液压与气动执行机构,深入理解其内部结构,是正确选型、高效应用与科学维护的基础。
