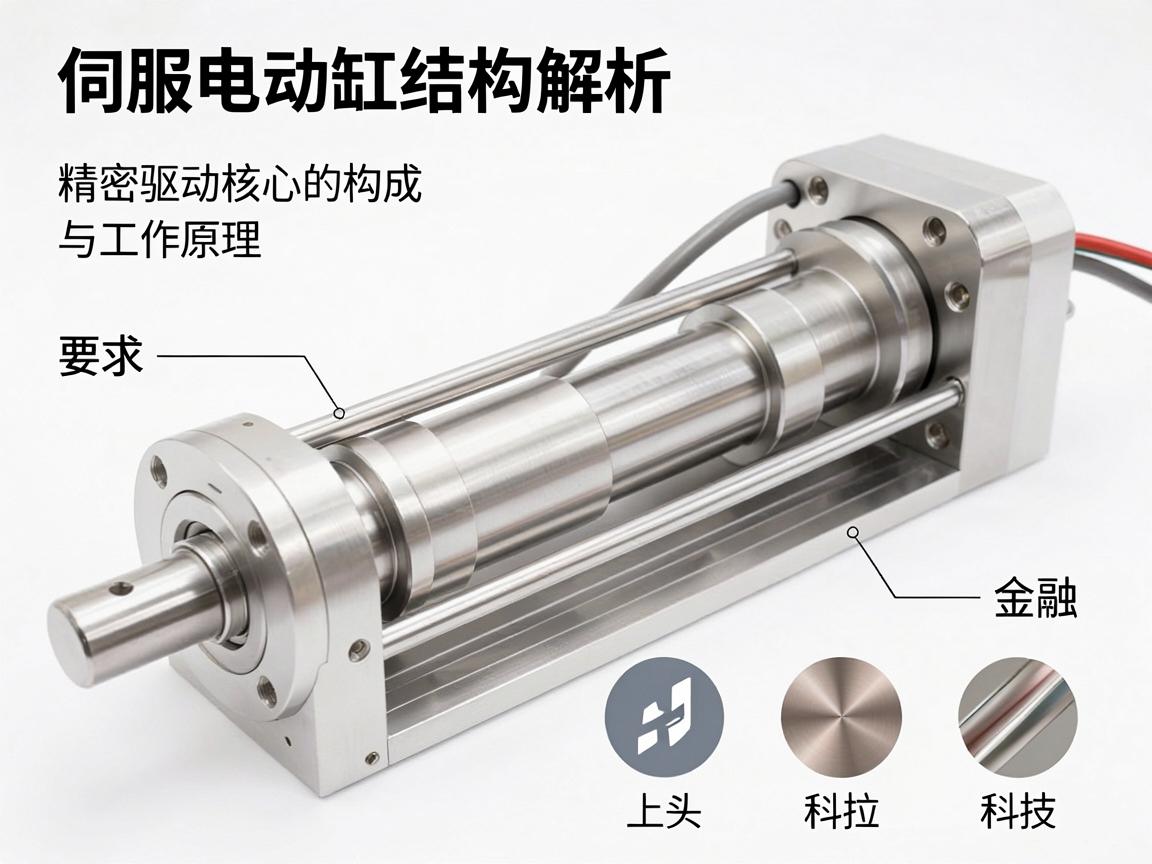

伺服电动缸结构解析，精密驱动核心的构成与工作原理
伺服电动缸作为精密驱动核心，主要由伺服电机、电动缸体、滚珠丝杠、传动组件及编码器等构成，其工作原理为：伺服电机接收控制器指令后旋转，通过联轴器或同步带驱动滚珠丝杠转动，进而将旋转运动转化为螺母（或活塞杆）的直线运动，滚珠丝杠的高效滚动摩擦与预紧设计确保了高精度与低背隙，编码器实时反馈位置与速度信号至驱动器，形成闭环控制，整体结构紧凑，具备推力大、响应快、定位精准、寿命长等优势，广泛用于自动化设备、机器人及精密制造领域。
在现代工业自动化领域，伺服电动缸凭借其高精度、高响应速度、低能耗以及易于控制等显著优势，正逐步取代传统的液压与气动执行元件，它广泛应用于机器人关节、精密加工、模拟仿真、医疗设备以及航空航天等高端场景，要想深入理解伺服电动缸的性能边界与适用条件，首先需要系统掌握其内部结构，本文将从核心组件入手,逐层拆解伺服电动缸的典型结构。
伺服电动缸本质上是一种将伺服电机的旋转运动高效转化为直线运动的电—机械一体化执行装置，其典型结构可划分为五大功能模块：驱动模块、传动模块、导向模块、传感反馈模块以及壳体与密封模块。
驱动模块：伺服电机
伺服电机是整个系统的动力源泉，根据应用需求，通常选用交流永磁同步伺服电机或直流无刷电机，电机内置高精度编码器，可实时反馈转子位置与速度信号，配合伺服驱动器实现精确的闭环控制,电机输出轴通过联轴器或直连方式与传动模块无缝衔接。
在一些紧凑型设计方案中，伺服电动缸采用电机与缸体一体化结构，这意味着电机定子直接集成在缸体后端，转子与丝杠同轴相连，从而最大程度地缩减了轴向尺寸,提高了整体刚性。
传动模块：丝杠与螺母组
传动模块是实现直线运动的核心部件,常见形式包括以下三种：
- 滚珠丝杠副：滚珠在丝杠与螺母之间的螺旋滚道中滚动，将旋转运动转化为平滑的直线运动，其优势在于传动效率极高（可达90%以上）、磨损小、寿命长，特别适合高频次、高精度的应用场景，通过采用预压级滚珠丝杠，可以有效消除轴向间隙,满足纳米级的定位需求。
- 行星滚柱丝杠：采用滚柱替代滚珠，在丝杠与螺母之间形成多线接触，这种设计使其承载能力更强、耐冲击性能更优，尤其适用于重载、高速或恶劣工况，例如锻压机、振动台等。
- 梯形丝杠：基于滑动摩擦原理工作，具有成本低、自锁性强的特点，但传动效率较低、磨损速度较快，通常用于低速、轻载,或对成本控制和自锁功能有特殊要求的场合。
导向模块：防旋转机构
当伺服电动缸推动负载时，丝杠的旋转会带动螺母及活塞杆一同转动，导致负载无法沿直线定向运动，伺服电动缸必须配备防旋转导向机构,常见的实现方式包括：
- 内部导向键/花键：在缸筒内壁开设导向槽，活塞杆外壁对应安装导向键或花键副,从而有效限制旋转自由度。
- 外部导向杆（双导杆或防转板）：在缸体外部平行布置导向杆，活塞杆与导向滑块相连,这种方案适用于行程较长或存在较大侧向力矩的场合。
- 矩形或六角形活塞杆：利用非圆形截面与对应形状的导向套配合,实现简单可靠的机械防转。
传感反馈模块
闭环控制是实现伺服电动缸高精度的关键保障,传感反馈模块通常包含：
- 电机编码器：安装于电机尾部，提供转子位置与速度反馈，配合驱动器实现对电流环、速度环及位置环的精准控制。
- 直线位移传感器：如磁致伸缩位移传感器、光栅尺或拉线编码器，它们直接测量活塞杆的直线位移，从而消除丝杠间隙、热伸长等因素带来的误差，在高端应用（如半导体设备）中，常采用双反馈架构，即电机编码器与直线传感器联合反馈,以实现极致精度。
壳体与密封模块
缸体通常采用高强度铝合金或钢材挤压成型，其内部经过精密加工，安装有耐磨衬套或导向组件，前后端盖通过高强度螺栓紧固，并配置防尘密封圈、油封及防撞缓冲垫，对于户外或洁净室环境，还需要配备气密型密封或氮气置换接口，以防止粉尘、湿气侵入，或防止内部润滑油泄漏,确保环境清洁与设备可靠性。
典型结构的工作流程
伺服电动缸的工作过程可以概括为以下闭环循环：
- 指令输入：控制器（如PLC、运动控制器或机器人系统）发出目标位置、速度或力指令。
- 驱动响应：伺服驱动器根据指令与反馈的差值，通过PID调节算法输出三相电流,驱动电机旋转。
- 运动转换：电机通过联轴器带动丝杠旋转，螺母则沿着丝杠轴向移动，进而推动活塞杆（或缸体）作精准的直线运动。
- 反馈校准：编码器与直线传感器实时采集位置信息，并反馈至驱动器，驱动器持续修正输出,直至系统稳定到达目标位置或力值。
结构设计的关键考量
在实际设计伺服电动缸结构时,工程师需要综合权衡以下关键因素：
- 负载工况：重载应用宜采用行星滚柱丝杠及高强度的导向机构；高频启停工况则需重点关注电机散热与轴承的疲劳寿命。
- 精度要求：精密定位必须配合预压丝杠、高分辨率编码器及直线反馈系统；当存在侧向力时，需加强导向机构的刚度,以防止变形。
- 行程与安装空间：长行程缸体需仔细校核丝杠的临界转速，以防止发生共振；在紧凑空间内,可优先选用电机内置或空心轴结构。
- 环境适应性：在高温、粉尘、腐蚀性环境中，必须加强密封设计，并选用不锈钢丝杠或特殊防腐涂层,以确保长期稳定运行。
伺服电动缸的结构并非一成不变，而是一个根据应用需求持续进化的模块化系统，深入理解其驱动、传动、导向、反馈与密封各环节之间的协同工作原理，是正确选型、调试及维护的前提，也是进一步探索智能执行机构——如集成力控、多轴协同等前沿技术的基石，可以说，掌握伺服电动缸的结构,就等于掌握了现代精密运动控制的一把关键钥匙。
