伺服电动缸内部结构解析，精密传动背后的技术奥秘
伺服电动缸的核心在于将电机的旋转运动转化为精确的直线运动，其内部结构主要由伺服电机、同步带（或联轴器）、滚珠丝杠、缸体及导向装置组成，技术奥秘主要体现在“精密传动”环节：电机通过高效传动机构驱动滚珠丝杠旋转，丝杠螺母将旋转运动转化为推杆的直线往复，关键部件如高精度滚珠丝杠，其内部循环滚珠能极大降低摩擦，实现微米级定位精度与高效率传动；配合内置编码器实时反馈位置信号，形成闭环控制，从而消除机械间隙与惯量影响，这种设计确保了电动缸在承受重负载时仍具备高响应速度、高刚度及超长寿命，成为工业自动化与精密制造领域的核心执行元件。
伺服电动缸作为现代工业自动化领域中的关键执行元件，凭借其高精度、高效率、高可靠性等显著优势，正逐步取代传统的气动缸与液压缸，其广泛应用离不开精密而复杂的内部结构，本文将从伺服电动缸的内部结构入手，深入剖析其核心部件与工作原理,帮助读者理解这一精密装置的运行奥秘。

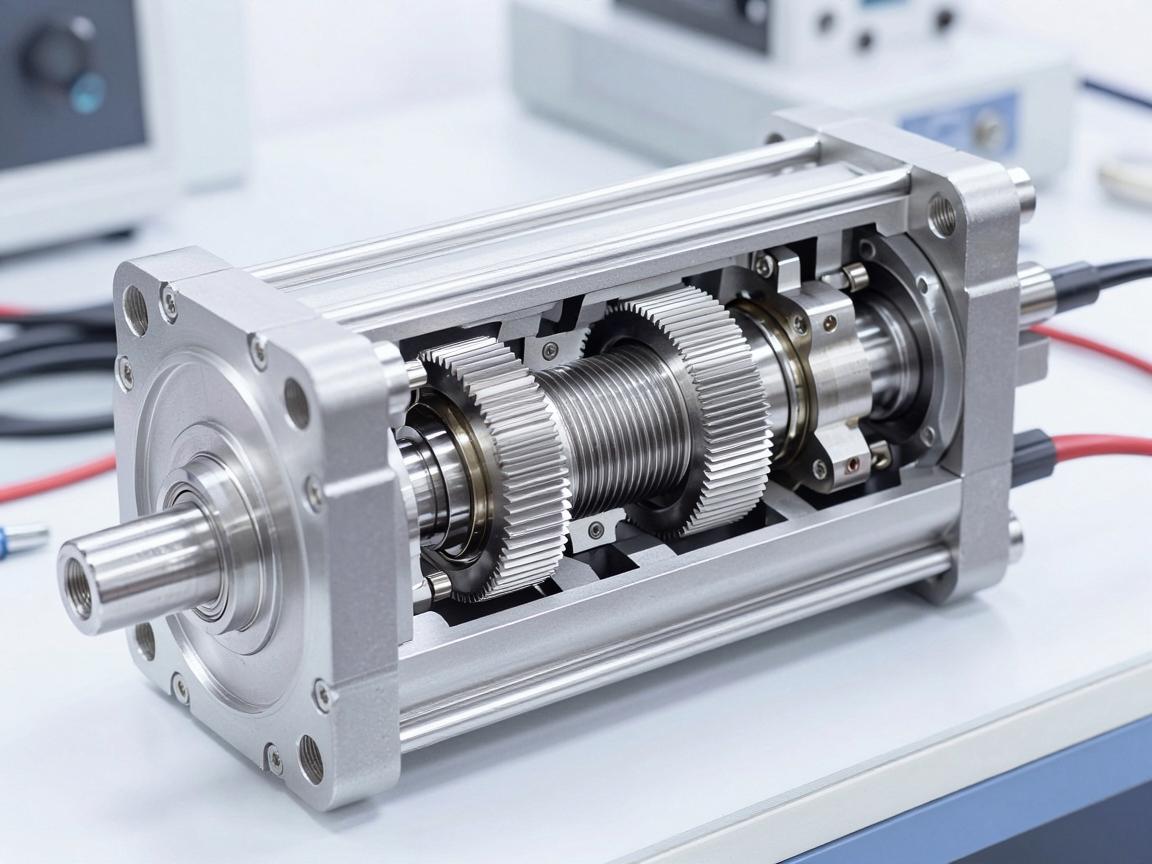

伺服电动缸的基本组成
从外观上看，伺服电动缸通常呈现为圆柱形或方形的金属外壳，但其内部却集成了多个高度协同的功能模块，一般而言,伺服电动缸由以下几个核心部件构成：
-
伺服电机：作为动力源，负责提供旋转运动，通常采用交流伺服电机或直流无刷电机，具备高响应速度、高扭矩密度以及精确的速度与位置控制能力。
-
减速机构：多采用行星减速器或蜗轮蜗杆减速器，将电机输出的高转速、低扭矩转换为低转速、高扭矩,同时提升控制精度与负载能力。
-
丝杠副：包括滚珠丝杠或滑动丝杠，负责将旋转运动转化为直线运动，滚珠丝杠因其低摩擦、高传动效率、高刚性等特性,成为电动缸的主流选择。
-
缸体与导向机构：缸体通常由高强度铝合金或钢材制成，内部配有直线导轨或铜套导向,确保推杆在往复运动中的稳定性和直线度。
-
推杆（活塞杆）：直接与负载连接的移动部件，通常采用表面镀铬或氮化处理的不锈钢材料,以提高耐磨性与抗腐蚀能力。
-
位置反馈装置：如编码器、磁栅尺或光栅尺，实时监测电机转子角度或推杆的绝对位置，为控制系统提供闭环反馈信号,确保定位精度。
-
制动器与限位开关：制动器用于断电时保持推杆位置，防止负载下滑；限位开关则用于限制行程,避免超程损坏。
核心结构的工作机制
伺服电动缸的工作流程可概括为：伺服电机 → 减速器 → 丝杠副 → 推杆直线运动，伺服电机根据控制指令产生旋转运动，经减速器增大力矩后驱动丝杠旋转，丝杠上的螺母因螺旋副的相互作用而轴向移动,从而带动推杆实现前进或后退。
在此过程中，位置反馈装置持续将电机位置或推杆位移信息传输至伺服驱动器，驱动器根据设定值与实际值的偏差，实时调整电机的转速与相位，从而实现高精度的闭环控制，该机制使伺服电动缸的重复定位精度可达±0.01mm,甚至更高。
关键部件的技术细节
滚珠丝杠副
滚珠丝杠是伺服电动缸中最精密的部件之一，由丝杠轴、螺母、滚珠及回珠器组成，工作时，滚珠在丝杠螺纹槽与螺母的螺旋槽中滚动，实现低摩擦传动，丝杠的导程决定了推杆每旋转一周的移动距离：导程越小，相同电机转速下推力越大，但速度越慢；导程大则反之，丝杠副的预紧方式（如双螺母预紧或单螺母变位导程预紧）直接影响系统的刚性、精度与使用寿命。
行星减速器
行星减速器因其体积小、扭矩大、传动效率高而被广泛应用于伺服电动缸，它由太阳轮、行星轮、内齿圈和行星架构成，通过调整齿数比，可实现高减速比（通常为3:1至10:1），减速器与电机直连，采用精密齿轮与轴承，确保低背隙（通常小于3弧分）和低噪音运行。
导向机构
为承受推杆运动过程中产生的径向力与弯矩，电动缸内部通常配备直线导轨或滑动铜套，直线导轨由滑块与导轨组成，滚珠或滚柱在内部循环，实现低摩擦、高刚性的导向，适用于侧向力较大的工况；而铜套导向结构简单、成本较低,适合轻载或对成本敏感的场合。
位置反馈系统
编码器是最常见的位置反馈装置，分为增量式与绝对式两种，增量式编码器输出脉冲信号，需在系统启动时寻找参考点；绝对式编码器则能实时输出位置值，无需归零，对于精度要求极高的场合，还可采用磁栅尺或光栅尺直接读取推杆位移,避免因丝杠热膨胀或弹性变形导致的误差。
制动器
制动器通常位于电机尾部或丝杠末端，采用电磁方式，当系统掉电或急停时，制动器立即抱紧电机轴或丝杠，防止推杆因外力（如重力）而移动，制动器的保持扭矩需为电机额定扭矩的1.5倍以上,以确保安全。
典型内部结构布局
根据应用场景的不同,伺服电动缸的内部结构布局也有所差异：
- 同轴式电动缸：将电机、减速器、丝杠同轴布置，结构紧凑,但轴向长度较长。
- 折返式电动缸：将电机平行于丝杠布置，通过同步带或齿轮传动，缩短轴向尺寸,适合空间受限的场合。
- 直线电机式电动缸：省去丝杠与减速器，直接由直线电机驱动推杆，效率最高,但成本也最高。
根据环境要求，内部结构还需考虑密封与防护设计，缸体尾部通常设有密封圈、防尘波纹管或风琴罩，防止灰尘、切屑和冷却液进入内部,影响丝杠与导轨的使用寿命。
伺服电动缸的内部结构，是精密机械、电机控制与传感器技术的深度融合，从伺服电机到丝杠副，再到反馈与制动系统，每一个部件都经过精心设计与匹配，才使得电动缸能够在高速、高负载、高精度的工业应用中稳定运行，理解这些内部结构，不仅有助于设备的选型与维护，更能为自动化系统的设计提供坚实的技术基础，随着智能制造与工业4.0的不断推进，伺服电动缸必将朝着更紧凑、更智能、更高性能的方向持续演进。
