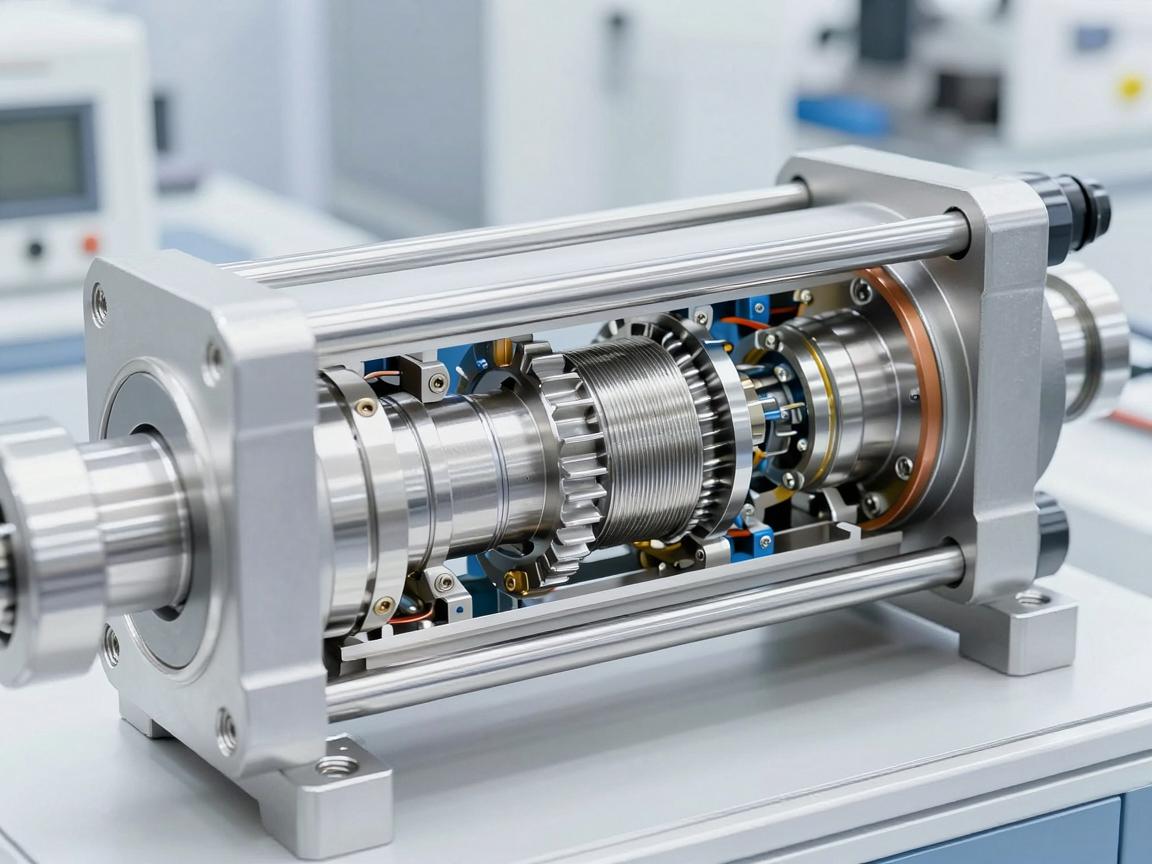

伺服电动缸内部结构解析，精密驱动的核心奥秘

伺服电动缸的核心结构由伺服电机、滚珠丝杠、传动机构及高精度传感器组成，其工作原理是将伺服电机的旋转运动，通过滚珠丝杠与螺母的精密配合，转化为直线运动，滚珠在丝杠与螺母间的循环滚动，大幅降低了摩擦阻力，实现了高效的动力传递，内置的编码器实时反馈位置与速度信号，与伺服驱动器形成闭环控制，确保微米级的定位精度与响应速度，缸体采用高强度铝合金与密封设计，兼顾散热与防护，这一精密集成，使得电动缸在工业自动化中能够替代传统液压与气动系统，成为高速、高负载场景下的核心驱动方案。

伺服电动缸是一种将伺服电机与丝杠传动机构高度集成的直线执行单元，广泛应用于工业自动化、机器人、航空航天等领域，其内部结构设计的优劣，直接决定了定位精度、承载能力和使用寿命，本文将从核心组件入手，深入解析伺服电动缸的内部结构及其工作原理,帮助读者全面理解这一精密驱动装置。

驱动单元：伺服电机与编码器

伺服电动缸的动力来源是伺服电机，通常采用交流永磁同步电机或直流无刷电机，电机内部包含定子绕组和永磁转子，通过电磁感应产生旋转力矩，与普通电机不同，伺服电机内部集成了编码器（如光电编码器或磁编码器），用于实时反馈转子的位置、速度和加速度信号，编码器的高分辨率（可达每转数千至数万脉冲）是保证电动缸高精度定位的关键所在。

传动机构：丝杠与螺母组件

伺服电机的旋转运动需要转化为直线运动，这一任务由丝杠与螺母组件完成，根据应用场景的不同,主要分为以下两类：

• 滚珠丝杠：通过循环滚珠在丝杠与螺母之间的滚动摩擦传递动力，具有高效率（可达90%以上）、低摩擦和高刚性等优点，适用于高速、高精度、频繁启停的场合，滚珠丝杠内部包含丝杠轴、螺母、滚珠、返向器及密封件等结构。
• 行星滚柱丝杠：采用多个滚柱代替滚珠，接触面积更大，承载能力更强，抗冲击性更优,特别适合重载或极端工况。

丝杠的导程（即每旋转一圈，螺母移动的直线距离）直接影响电动缸的速度与推力：大导程适合高速轻载,小导程则适合低速重载。

支撑与导向机构：保障直线运动的稳定性

为承受径向载荷并防止丝杠弯曲，内部通常设有支撑轴承和导向机构：

• 支撑轴承：多采用角接触球轴承或圆锥滚子轴承，安装在丝杠两端，用于承受轴向和径向复合载荷,同时将丝杠旋转的径向跳动控制在微米级。
• 导向机构：常见形式包括直线导轨、导向套或内置滑块，导轨与滑块的配合精度决定了电动缸的径向间隙和重复定位精度，重载型电动缸可能采用双导轨结构,以增强抗扭能力。

壳体与密封系统：防护与散热并重

壳体通常由高强度铝合金或钢材制成，内部加工有润滑通道和散热筋,密封系统是维持内部洁净与防尘的关键：

• 防尘密封：在活塞杆出口处安装防尘圈（如聚氨酯材质），防止灰尘、切削液等颗粒物进入缸体。
• 内部密封：在丝杠螺母组件周围设置油封,防止润滑脂泄漏或外部水气侵入。
• 通气装置：部分电动缸在壳体上设置呼吸阀，用于平衡内外气压,避免热膨胀影响密封性能。

其他关键组件

• 联轴器或同步带：连接电机输出轴与丝杠的部件，刚性联轴器用于高精度直连，弹性联轴器可补偿同轴度误差；同步带传动则用于电机远离丝杠的情况（如空间受限时）。
• 限位与缓冲装置：部分电动缸内置磁性开关或机械限位开关，用于检测行程终点；缓冲垫或液压缓冲器可吸收冲击能量,保护滚珠和密封件。
• 润滑系统：滚珠丝杠和轴承需定期补充润滑脂（常用锂基润滑脂），部分高端电动缸采用自动润滑泵或油气润滑系统,以减少维护工作量。

伺服电动缸的内部结构看似紧凑，实则集成了精密机械、电机控制与密封防护等多学科技术，了解其内部结构，不仅有助于在选型时匹配负载与精度要求，更能指导日常维护——例如定期更换密封件、清洁丝杠轨道、检查编码器信号等，从而延长设备寿命、降低故障率，随着工业4.0对柔性化、高精度生产的需求日益增长，伺服电动缸的内部结构也在向着更轻量化、更高刚性、更长寿命的方向不断进化。

---
