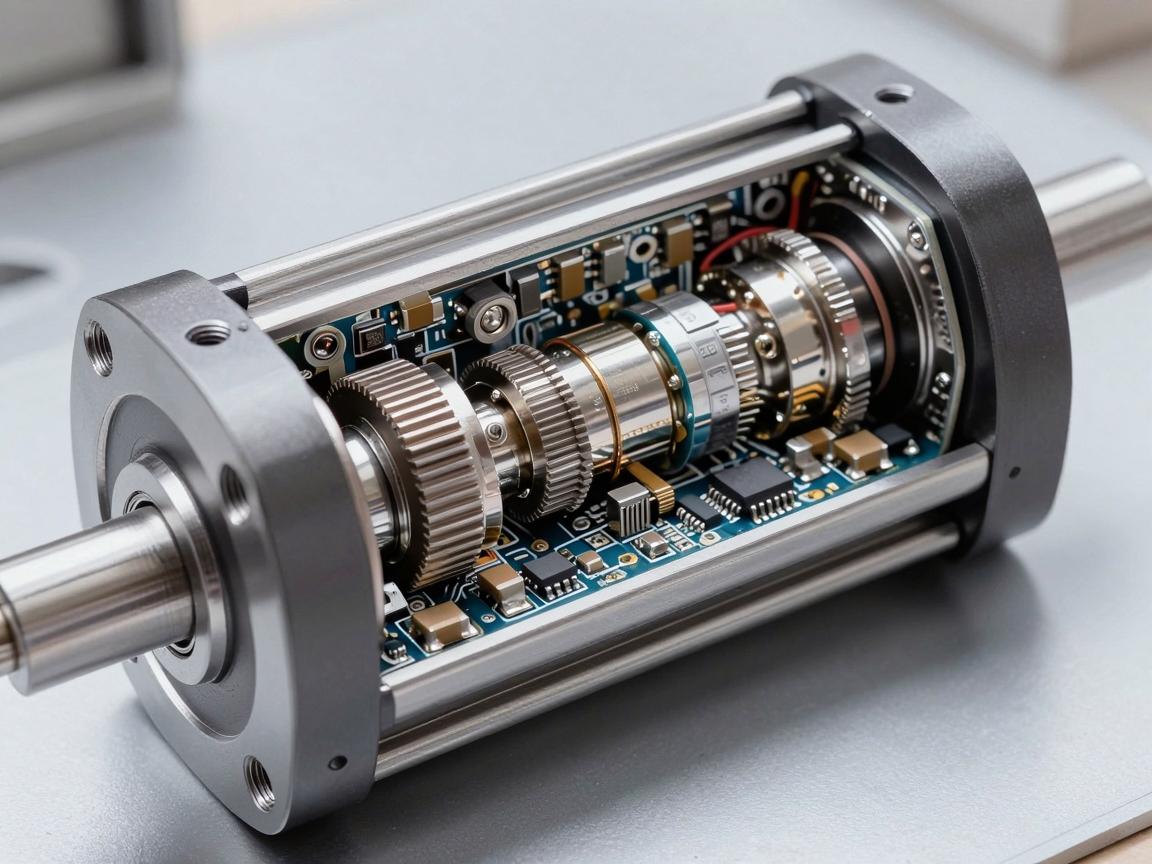

精密与力量的微缩世界，深入解析伺服电动缸的内部结构
在精密与力量的微缩世界里，伺服电动缸将电机、丝杠与高级传感器高度集成，其核心由永磁同步伺服电机驱动，通过联轴器或皮带传动，带动内部的高精度滚珠丝杠或行星滚柱丝杠旋转，从而将电机的旋转运动转化为推杆的直线运动，缸体内部集成了用于监测位置与速度的编码器，以及可能配备的力传感器，实现了对推力、速度和位置的闭环精准控制，缸体设计包含导向机构与密封组件，确保在高速、高负载运行下的稳定性与耐用性，这种紧凑结构使得微小的电气指令能够转化为强大、平滑且可控的直线出力。
在现代工业自动化的舞台上,伺服电动缸正凭借其高精度、高效率和清洁环保的突出优势，逐步取代传统的气动与液压系统，成为执行元件领域的“新贵”，它看似只是一个简单的直线运动单元，实则内部集成了精密机械、电力电子与控制算法，我们就来拆解这台“能量转换器”，一探其内部结构的奥秘。
如果将伺服电动缸比作一个“黑匣子”，那么它的核心任务就是将伺服电机的旋转运动，通过一套精密的机械传动机构，转化为推杆的直线运动，从结构上看，伺服电动缸大致可划分为四大核心模块：动力源、传动机构、导向支撑与反馈元件。
第一层：动力心脏——伺服电机
位于电动缸“尾部”的伺服电机，是整个系统的动力源泉，它通常采用高精度的永磁同步电机，具备响应迅速、过载能力强、扭矩输出平稳等特点，电机内部集成有编码器，这是实现精确控制的基础，当控制器发出指令，电机定子产生旋转磁场，驱动转子带动输出轴旋转，从而将电能转化为旋转的机械能。
第二层：传动中枢——滚珠丝杠与行星滚柱丝杠
这是伺服电动缸中最精密、最核心的机械部分，直接决定了电动缸的推力、速度与定位精度。
最常见的传动机构是滚珠丝杠，其结构包括丝杠轴、螺母以及循环在两者之间的无数颗微小钢珠，丝杠旋转时，螺旋滚道推动钢珠，钢珠再推动螺母进行直线运动，这种“滚动摩擦”替代了传统滑动丝杠的“滑动摩擦”，使得传动效率高达90%以上，且磨损小、寿命长。
为了应对更高负载、更高速度或更为严苛的工况，行星滚柱丝杠被广泛应用于高端伺服电动缸中，其结构更为复杂：在丝杠与螺母之间，均匀分布着几个带有螺纹的“滚柱”，这些滚柱如同行星一般，既自转又公转，与丝杠和螺母同时啮合，相比滚珠丝杠，行星滚柱丝杠拥有更大的接触面积和更高的承载能力，抗冲击性更强，使用寿命也更长。
第三层：钢铁骨架——防旋转机构与精密导向
为防止推杆在伸出或缩回过程中发生旋转,导致负载偏移或精度丧失，电动缸内部必须设有防旋转机构，常见的设计包括花键结构或导向键结构，推杆本身加工出花键槽，与缸筒内的花键套啮合，从而使推杆只能沿轴向移动，无法旋转。
精密导向轴承也是关键组成部分，它们位于缸筒与推杆之间，通常采用滚珠或滚柱直线导轨，或高精度的铜套/复合材料衬套，这些元件负责承受来自负载的径向力（侧向力）和力矩，确保推杆直线运动的平顺性与稳定性，同时保护内部的丝杠副免受偏载损伤。
第四层：神经网络——编码器与传感器
伺服电动缸之所以被称为“伺服”，关键在于其具备闭环控制能力，而这依赖于其内部或外部的精密反馈元件。
电机编码器（通常位于电机尾部）实时监测电机的旋转角度与转速，可间接计算出推杆的理论位置，对于更高精度的应用，电动缸还会集成直线光栅尺或磁栅尺，这些传感器直接安装在推杆或缸筒上，能够直接测量推杆的直线位移，将机械传动间隙（如丝杠间隙）的误差全部反馈回控制系统，实现真正的全闭环控制，定位精度可达微米级。
限位开关与压力传感器也是常见的配置，用于超程保护或实时监测推力大小。
从外观上看,伺服电动缸只是一个坚固的金属圆柱体，但揭开它的“外衣”，我们看到的是一个由精密伺服电机、高效滚珠丝杠（或行星滚柱丝杠）、刚性防旋转结构与灵敏传感器共同构建的精密世界，正是这些内部结构的紧密协作，才使得它能够将数字信号准确、高效、强劲地转化为推动工业世界前进的每一寸精准位移，理解这些内部构造，是我们更好地选择、使用和维护伺服电动缸，乃至设计出更优秀自动化系统的关键所在。
