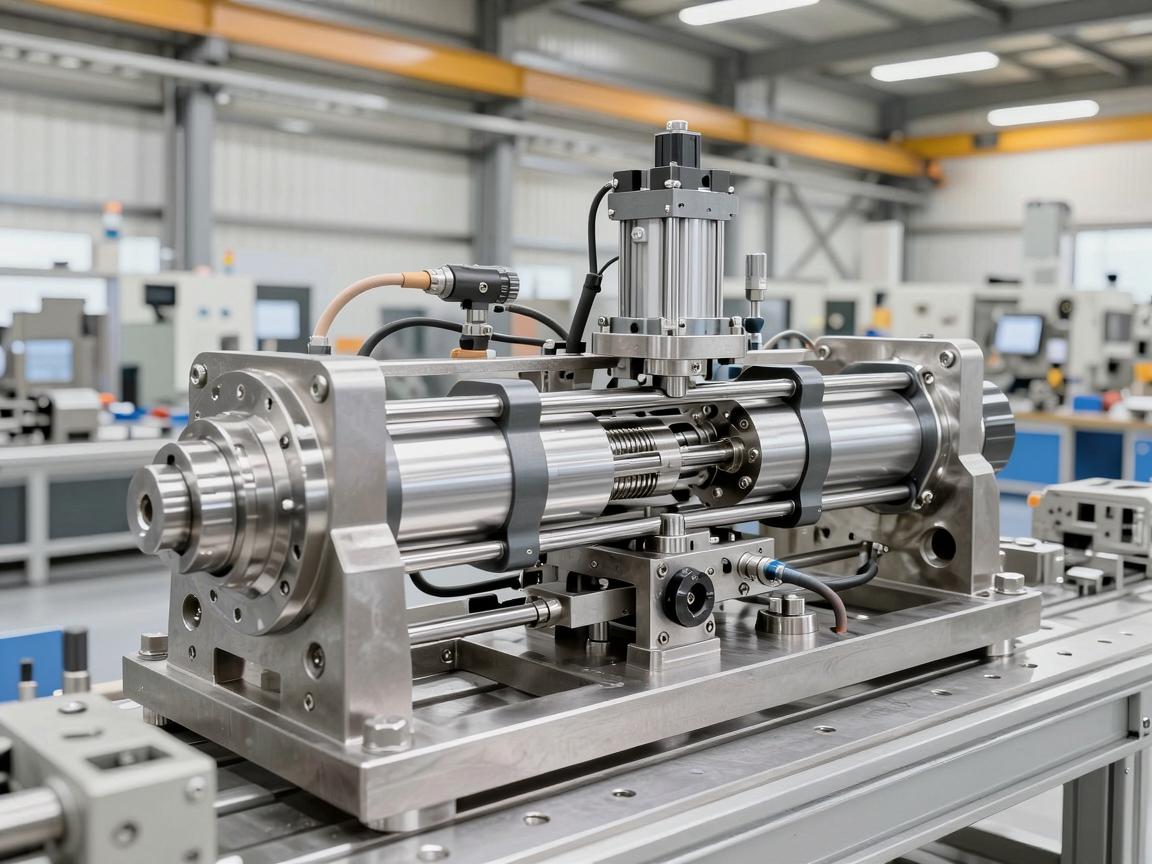

伺服电动缸结构解析，精密驱动与工业自动化的核心执行单元
伺服电动缸作为精密驱动与工业自动化的核心执行单元，其结构主要由伺服电机、高精度滚珠丝杠或行星滚柱丝杠、缸体、导向装置及传感反馈系统组成，伺服电机提供动力，通过联轴器直连丝杠，将旋转运动转化为螺母的直线运动，进而驱动活塞杆伸缩，缸体内部集成高刚性导向轴承，确保运动平稳；内置或外置的编码器、限位开关等传感器实现闭环控制，精确反馈位置与速度，该结构设计不仅实现了微米级重复定位精度，还具备高推力密度、长寿命及免维护特性，广泛服务于机器人、自动化产线及新能源装备等高端制造场景。
在现代工业自动化领域,伺服电动缸作为一种将伺服电机与丝杠传动机构高度集成的高端执行元件，正逐步取代传统的气动缸与液压缸，成为精密运动控制系统的核心部件，伺服电动缸凭借其高精度、高响应、节能环保、控制灵活等显著优势，广泛应用于机器人、数控机床、半导体制造、航空航天、汽车装配、包装机械等众多领域，深入理解伺服电动缸的结构组成与工作原理，对于设备的选型、故障诊断以及系统优化具有重要意义，本文将从系统化的角度，对伺服电动缸的典型结构进行剖析，并解析其关键零部件及功能。
伺服电动缸的整体架构
伺服电动缸本质上是一种直线运动模组,其核心功能是将伺服电机的旋转运动，通过传动机构高效转换为推杆的直线运动，从宏观结构上看，一台标准化的伺服电动缸主要由以下几大系统构成：
- 驱动系统 —— 伺服电机（通常为交流永磁同步伺服电机）
- 传动系统 —— 减速器（可选）与丝杠螺母副（如滚珠丝杠或滚柱丝杠）
- 导向与承载系统 —— 缸筒、导向套、推杆（活塞杆）及支撑轴承
- 反馈与控制系统 —— 编码器（通常集成于电机尾部）、限位开关、力传感器（可选）
- 密封与润滑系统 —— 防尘圈、密封圈、润滑脂注入口等
这些子系统在一个紧凑的机械结构内协同工作,共同构成一个完整的高精度直线驱动单元。
核心零部件详细拆解
伺服电机 —— 动力之源
伺服电机是电动缸的“心脏”，其性能直接决定了电动缸的响应速度、转矩输出和控制精度，目前主流的伺服电动缸多采用交流永磁同步伺服电机，其特点包括：
- 高转矩密度：利用高性能钕铁硼永磁体，在较小的体积下产生较大的输出转矩。
- 低转子惯量：能够适应高加速与频繁启停的严苛工况。
- 内置编码器：常见为增量式或绝对式光电编码器，分辨率可达每圈数千至数万脉冲，实现位置、速度、转矩的精确闭环控制。
电机轴通过联轴器或直接与减速器/丝杠输入端连接，在部分紧凑型设计中，电机采用空心轴结构，以缩短整机的轴向长度。
减速器 —— 转矩倍增与惯性匹配
并非所有伺服电动缸都配备减速器,但在需要大力矩、低转速或高刚性输出的场合（如压装设备），通常会加入行星减速器或谐波减速器，其作用在于：
- 提升转矩：通过减速比（通常为5:1至50:1）将电机输出转矩放大。
- 降低输出转速：使推杆获得与负载匹配的低速稳定性，避免爬行现象。
- 增加系统刚性：减速器内部齿轮的啮合可有效提高传动系统的刚度，减少弹性变形，提升定位精度。
减速器的输出端直接与丝杠连接,其回程间隙与传动效率对电动缸的重复定位精度有直接影响。
丝杠传动副 —— 旋转运动向直线运动的转换
这是伺服电动缸中最关键的精密传动部件,常见的丝杠类型包括：
- 滚珠丝杠：最为广泛应用的方案，在丝杠轴与螺母之间装有循环滚动的钢球，形成滚动摩擦副，其优点是传动效率高（可达90%以上）、磨损小、寿命长、无爬行现象，通过预紧（如双螺母或大导程单螺母）可以有效消除轴向间隙，实现高刚性传动。
- 滑动丝杠（梯形丝杠）：成本较低，具有良好的自锁性，但效率较低（约30%至50%），适用于低速、低精度或垂直安装需要自锁的场合。
- 行星滚柱丝杠：高端应用的首选，滚柱替代滚珠，接触面积更大，承载能力与寿命远高于滚珠丝杠，特别适用于重载、高频次、高冲击的极端工况。
丝杠的导程（螺距）决定了电动缸的线速度与推力之间的换算关系，导程越大，在相同电机转速下线速度越大，但推力越小。
推杆及缸筒组件 —— 承载与导向结构
- 推杆（活塞杆）：采用高强度合金钢（如40Cr或42CrMo），经调质处理与表面镀硬铬，具有极高的耐磨性与抗弯强度，推杆前端可根据应用场景加工为内螺纹、外螺纹、连接法兰或球铰连接头，以适应不同的负载连接方式。
- 缸筒：通常采用高精度铝合金挤压型材或无缝钢管，内孔经过精镗或珩磨处理，与导向套紧密配合，提供精准的直线导向，缸筒外表面常加工有安装槽或定位平面，便于固定于设备底座。
- 导向套：安装于缸筒前端，内部镶嵌铜合金或高分子耐磨材料（如聚四氟乙烯基复合材料），用于支撑推杆，防止径向偏移，并承受径向力与倾覆力矩。
- 后端盖与前端盖：用于封闭缸筒两端，后端盖通常作为电机安装基座（集成安装法兰），前端盖则集成密封件与导向套，形成封闭的防护结构。
反馈元件与传感器系统
为实现精确的位置控制,伺服电动缸必须具备可靠的反馈系统：
- 电机编码器：提供转子位置与速度信号，是伺服系统闭环控制的基本输入。
- 外部位置传感器（可选）：对于对绝对位置精度要求极高的应用，可在电动缸侧面安装外置式磁栅尺或光栅尺，直接测量推杆的绝对位置，从而有效消除丝杠间隙与热变形带来的误差。
- 限位开关：安装于缸筒内部或外部，通常为电感式接近开关或微动开关，用于防止推杆超出行程，保护机械结构。
- 力传感器/压力传感器：在压装、测试等需要力控的场合，可集成于推杆前端或电机尾部，实现力闭环控制，确保力输出的精确性。
密封与润滑系统
- 密封件：在导向套前端装有防尘刮板（防尘圈），有效阻挡外界的粉尘与切削液侵入缸体内部；在内部装有唇形密封圈（如Y型圈或组合密封），防止润滑脂泄漏，高品质的密封件是保证电动缸长期稳定运行的关键。
- 润滑系统：滚珠丝杠副及导向轴承通常采用预填充锂基润滑脂，并在出厂时封存，部分大型或高速电缸设有注油嘴，允许定期加注润滑脂（或通过集中润滑系统供油），以维持良好的润滑状态。
典型工作流程
为了更好地理解各结构如何协同工作,以下简述一个完整的运动循环：
- 控制器发出指令：运动控制器（如PLC或专用控制器）向伺服驱动器发送目标位置、速度或转矩指令。
- 伺服电机旋转：驱动器根据指令与编码器反馈，精确调节电流，驱动电机按设定轨迹旋转。
- 传动转换：电机转矩经减速器（如有）传递至丝杠，丝杠旋转带动螺母（或直接带动推杆内部的螺母）做直线运动。
- 推杆直线输出：螺母通过连接机构推动推杆沿缸筒内的导向套平稳伸出或缩回，从而带动外部负载运动。
- 实时反馈与调整：编码器不断将实际位置和速度信号传回驱动器，与目标值进行对比，形成闭环调节，确保推杆精确到达指定位置。
- 完成动作：到位后，系统可保持位置力（维持制动），等待下一指令。
不同结构配置的对比应用
| 结构类型 | 配置特点 | 典型应用场景 |
|---|---|---|
| 直连式 | 电机直接连接丝杠，无减速器 | 高速、轻载、高精度定位（如电子装配、分拣） |
| 带减速器式 | 加装行星/谐波减速器 | 中低速、重载、高刚性压装（如冲压、铆接、折弯） |
| 双导轨外置式 | 推杆外增加两根导轨副 | 负载大、悬臂力矩大的多自由度运动（如机器人第七轴） |
| 绝对编码器式 | 采用多圈绝对值编码器，断电记忆位置 | 需要断电复位的自动化产线、刀具库 |
伺服电动缸的结构看似简单,实则是机械传动、电机驱动、传感器技术与精密制造工艺的高度集成，从电机到丝杠、从密封到反馈，每一个零部件都经过精心选型与优化匹配，才成就了它在工业现场所展现的高精度、高可靠性与长寿命。
随着智能制造对设备柔性化、网络化要求的不断提高，伺服电动缸的结构也在持续向小型化、模块化、集成化与智能化方向发展，将驱动器嵌入电机本体、采用电磁直驱（直线电机替代丝杠）等新结构，正在不断拓展其性能边界，深入理解这些结构原理，将帮助工程师在设备设计、调试与维护中做到“知其然，更知其所以然”，从而充分发挥这一精密驱动核心单元的最大潜力。
