精密驱动的核心，深入解析伺服电动缸的结构与工作原理

电动缸介绍 access_alarms2026-05-31 visibility8 text_decrease title text_increase

精密驱动的核心在于伺服电动缸，它由伺服电机、滚珠丝杠、精密导轨及编码器等关键部件构成，其工作原理是：伺服电机接收控制信号后旋转，通过联轴器驱动滚珠丝杠转动，将旋转运动转化为推杆的直线运动，内置编码器实时反馈位置、速度与扭矩数据至伺服驱动器，形成闭环控制，从而实现高精度、高响应速度的直线位移，这种结构免去了液压或气动系统的复杂管路，具备控制精准、节能环保、维护简便等优势，广泛用于自动化装配、机器人及工业模拟加载等场景。

在现代工业自动化领域,伺服电动缸正逐渐成为替代传统液压与气动执行元件的主流选择，凭借其高精度、高能效、易于控制以及对环境友好等显著优势，伺服电动缸被广泛应用于机器人、自动化生产线、医疗设备、航空航天等多个行业，深入理解伺服电动缸的内部结构，是掌握其性能特点与发挥应用潜力的关键所在。

伺服电动缸本质上是一种将伺服电机的旋转运动,通过精密传动机构转化为直线运动的执行单元，其基本结构可归纳为四大核心组件：驱动源、传动机构、执行与导向组件、以及反馈与控制系统，这四部分协同工作，共同保障电动缸的高效、精准运行。

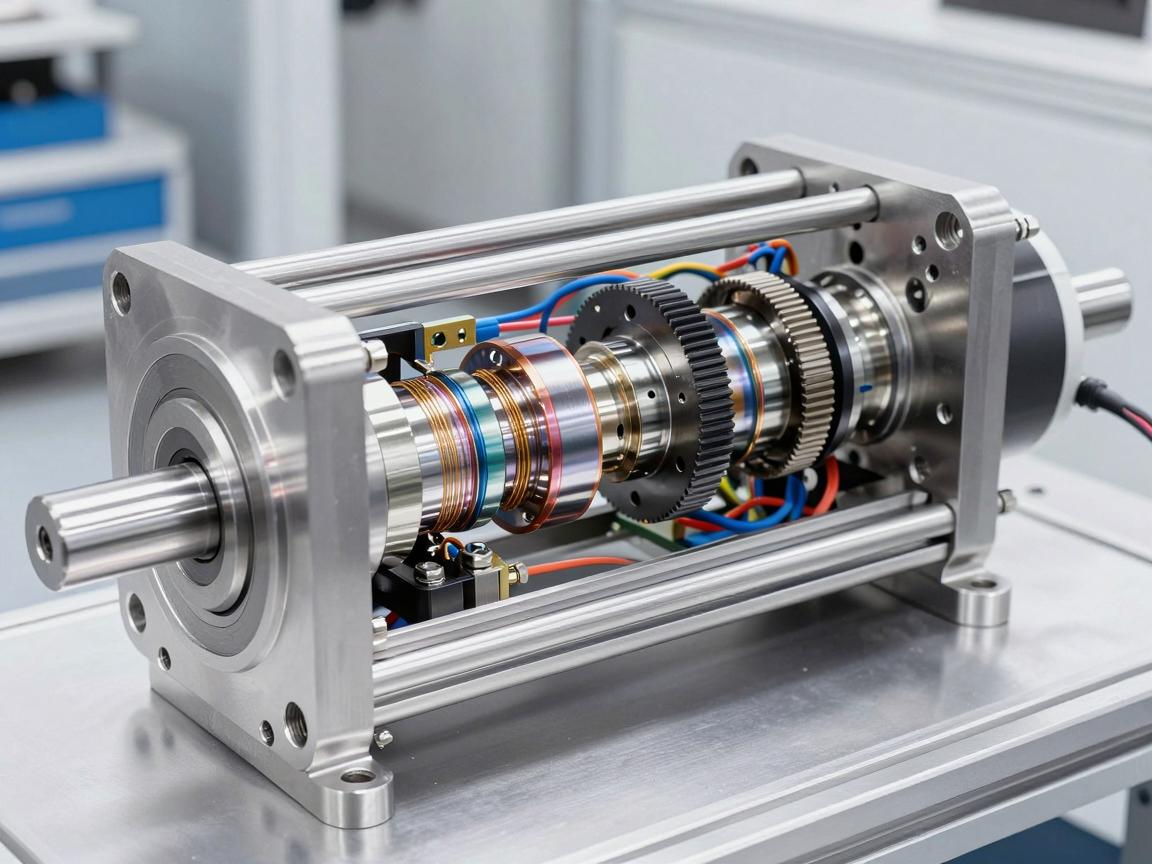

一、主体架构概述

核心部件深度拆解

伺服电机（驱动源）
作为电动缸的动力核心，伺服电机通常采用交流永磁同步伺服电机，具备响应速度快、调速范围广、过载能力强以及定位精准等特点，电机轴可直接或通过联轴器与传动机构相连，其输出扭矩与转速决定了电动缸的推力与运行速度。
传动机构（核心转换部件）
传动机构是将旋转运动转化为直线运动的关键环节，目前主流结构包括以下三种：
- 滚珠丝杠副：最为常见的结构，由丝杠、螺母和循环滚珠组成，滚珠在丝杠与螺母之间的滚道中滚动，将滑动摩擦转变为滚动摩擦，传动效率高达90%以上，磨损小，精度保持性好，适用于中高速、高精度工况，但需注意，丝杠存在临界转速限制，且推力受滚珠承载能力的制约。
- 行星滚柱丝杠副：属于更高端的传动结构，采用多个带螺纹的滚柱代替滚珠，与丝杠和螺母形成多点线接触，其承载能力远超滚珠丝杠（可达5至10倍），寿命更长，抗冲击与振动能力更强，适用于重载、高速、频繁启停或对刚性要求极高的恶劣工况。
- 同步带/齿条传动：在对推力要求不高但追求极高速度或长行程的场合，也会选用同步带或齿轮齿条传动，这类结构成本相对较低，但定位精度和刚性不如丝杠类传动方式。
执行与导向组件（直线输出与承载）
该部分负责将推力平稳地输出，并承受外部负载，具体包括：
- 推杆/活塞杆：与螺母（螺旋传动）或滑块（带传动）相连，直接输出直线运动，通常经过硬化、研磨或镀铬处理，以确保耐磨性、耐腐蚀性及良好的直线度。
- 导向机构：为防止推杆在运动过程中发生旋转或侧向偏摆，必须设置导向结构，常见形式包括：
  - 内置导向键/花键：在壳体内部设置沟槽，推杆上对应开槽，结构紧凑。
  - 直线导轨/滑套：在电动缸壳体外侧附加直线导轨，能承受较大的径向力矩与侧向力，精度最高。
  - 外部导杆/导向轴：通过两根或多根导杆辅助导向，常用于多行程或大推力的重载场合。
- 壳体与密封件：外壳通常采用高强度铝合金或钢材制造，用于保护内部精密部件并传递安装力，密封组件（如防尘圈、油封、O型圈等）则有效防止外部灰尘、水分、切屑侵入缸体，同时防止润滑脂泄漏，确保长期稳定运行。
反馈与控制系统（精准控制的保障）
要实现伺服电动缸的精密定位与速度控制，闭环反馈系统不可或缺。
- 编码器：安装在伺服电机尾部，实时检测电机转子的位置与转速，并将信号反馈给驱动器，高精度编码器（如绝对式、多圈编码器）可使定位分辨率达到微米级。
- 外置直线光栅尺/磁栅尺（部分高端型号）：直接安装在电动缸推杆或滑块侧面，直接测量直线位移，这种方式能够消除丝杠间隙、弹性变形等误差，实现超高精度（亚微米级）及全行程的绝对位置反馈，适用于对精度有极致要求的场景。
