伺服电动缸内部结构详解，从核心部件到工作原理
，伺服电动缸是一种将伺服电机旋转运动精确转化为直线推力的高精度自动化执行元件，其核心结构主要由伺服电机、高精度行星滚柱丝杠或滚珠丝杠、高强度缸筒、活塞推杆以及内置的位移和力传感器构成。，其工作原理是：伺服电机接收来自控制器的脉冲信号，产生精确的旋转运动，该旋转动力通过联轴器或同步带传递给丝杠，使其转动，与丝杠啮合的螺母（或套筒）在旋转作用下，被转化为沿丝杠轴向的直线运动，从而驱动活塞推杆进行伸缩，整个过程中，内置传感器实时反馈推杆的位置与推力，形成闭环控制，最终实现速度、位置和推力的精准、可编程控制。
伺服电动缸是一种将伺服电机的旋转运动精确转换为直线运动的精密执行机构，它融合了伺服电机的高精度、高响应特性与液压缸的直线输出能力，广泛应用于工业自动化、机器人、航空航天、试验设备等高要求领域，要深入理解其高性能的来源，就必须剖析其内部结构,本文将对伺服电动缸的内部核心部件及其协同工作方式进行详细解析。

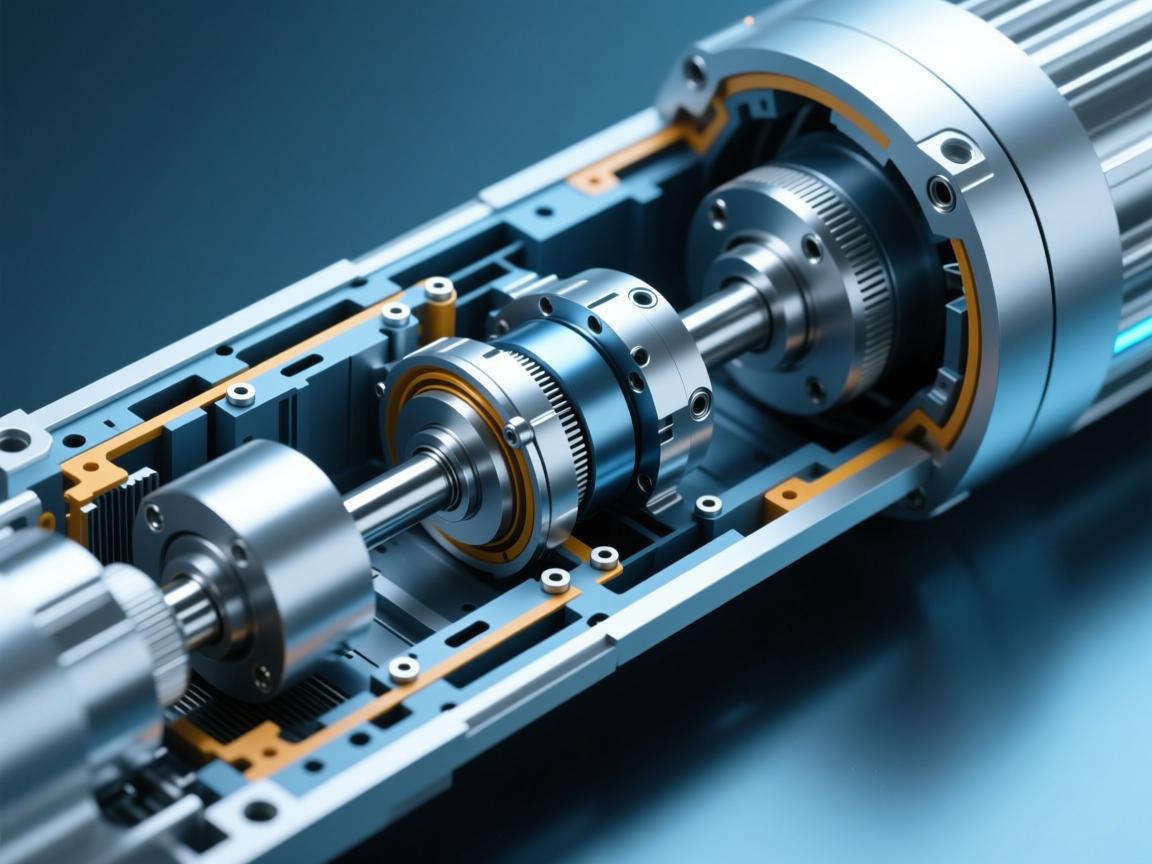

一台典型的伺服电动缸,其内部结构主要由以下几个核心部件构成：
伺服电机
伺服电机作为系统的动力源，接收来自控制器的电信号（如脉冲或模拟量），并精确控制输出的转速、转角和转矩，其内置编码器（或通过联轴器连接的外部编码器）实时反馈电机位置信息，构成闭环控制,是实现高精度运动的基础。
传动机构
传动机构是将旋转运动转换为直线运动的关键部分,主要包括以下两种形式：
-
丝杠传动：这是最常见的传动方式，根据精度和效率要求,又分为：
- 滚珠丝杠：丝杠螺母内部装有循环滚珠，通过滚珠在丝杠螺纹槽中的滚动传递力，其优点是摩擦系数小、效率高（可达90%以上）、精度高、寿命长，适用于高速度、高负载的场合。
- 行星滚柱丝杠：采用螺纹滚柱代替滚珠，与丝杠呈多线接触，具有更强的承载能力、更高的刚性以及更长的使用寿命，适用于极端重载、高冲击的恶劣环境。
-
同步带传动：在某些长行程电动缸中，会采用同步带进行一级减速和传动，再将运动传递给丝杠，这种结构有助于减小电机尺寸,实现更大的行程范围。
丝杠（或推杆）
丝杠是传动机构中的核心零件，电机驱动丝杠旋转，螺母则根据丝杠的旋向进行直线前进或后退，丝杠的制造精度（如导程精度）直接决定了电动缸的定位精度。
缸筒
缸筒是电动缸的主体外壳，通常由高强度铝合金或不锈钢制成，它内部容纳丝杠和螺母，起到支撑、保护和导向的作用，同时保证内部组件的同轴度,确保运动平稳。
轴承与支撑单元
轴承安装在缸筒两端，用于支撑高速旋转的丝杠，承受轴向和径向载荷，其作用是确保丝杠运转平稳、精确,并有效延长设备使用寿命。
活塞（推杆）
活塞（或称推杆、伸缩杆）与螺母前端连接，是直接输出推拉力的部件，它通常经过表面硬化处理，以提高耐磨性和抗腐蚀能力,适应不同工况需求。
限位开关与传感器
为确保运行安全,电动缸内部或外部通常会安装以下装置：
- 限位开关：机械式或磁感应式，用于设定物理行程的极限位置,防止撞缸事故。
- 绝对值编码器：除了电机自带的编码器，有时还会在丝杠末端加装第二编码器，直接检测推杆的绝对位置，实现全闭环控制,进一步提升定位精度。
内部工作原理简述
- 指令接收：控制器向伺服电机发出运动指令，包括目标位置、速度等参数。
- 动力产生：伺服电机根据指令精确旋转,输出相应的转矩。
- 运动转换：电机的旋转通过联轴器直接（或经同步带减速后）驱动丝杠旋转。
- 直线输出：与丝杠啮合的螺母在旋转的丝杠上作直线运动，由于螺母被防转机构（如键槽）限制，只能前后移动,从而带动前端的活塞杆伸出或缩回。
- 实时反馈：伺服电机上的编码器实时监测电机的转动情况，并将信号反馈给驱动器，驱动器将反馈值与指令值进行比较和调整，形成闭环控制,确保运动精准。
- 推力传递：活塞杆将最终的推/拉力传递给外部负载,完成预定动作。
伺服电动缸的内部结构是一个精密协同的系统，从提供动力的伺服电机，到高效转换运动的滚珠丝杠或行星滚柱丝杠，再到提供支撑和保护的缸筒与轴承，每一个部件都对其性能——包括精度、速度、负载能力和寿命——起着决定性作用，理解其内部结构，不仅有助于正确选型和应用，也能更好地进行维护和故障诊断,从而在自动化设备中发挥其最大效能。
