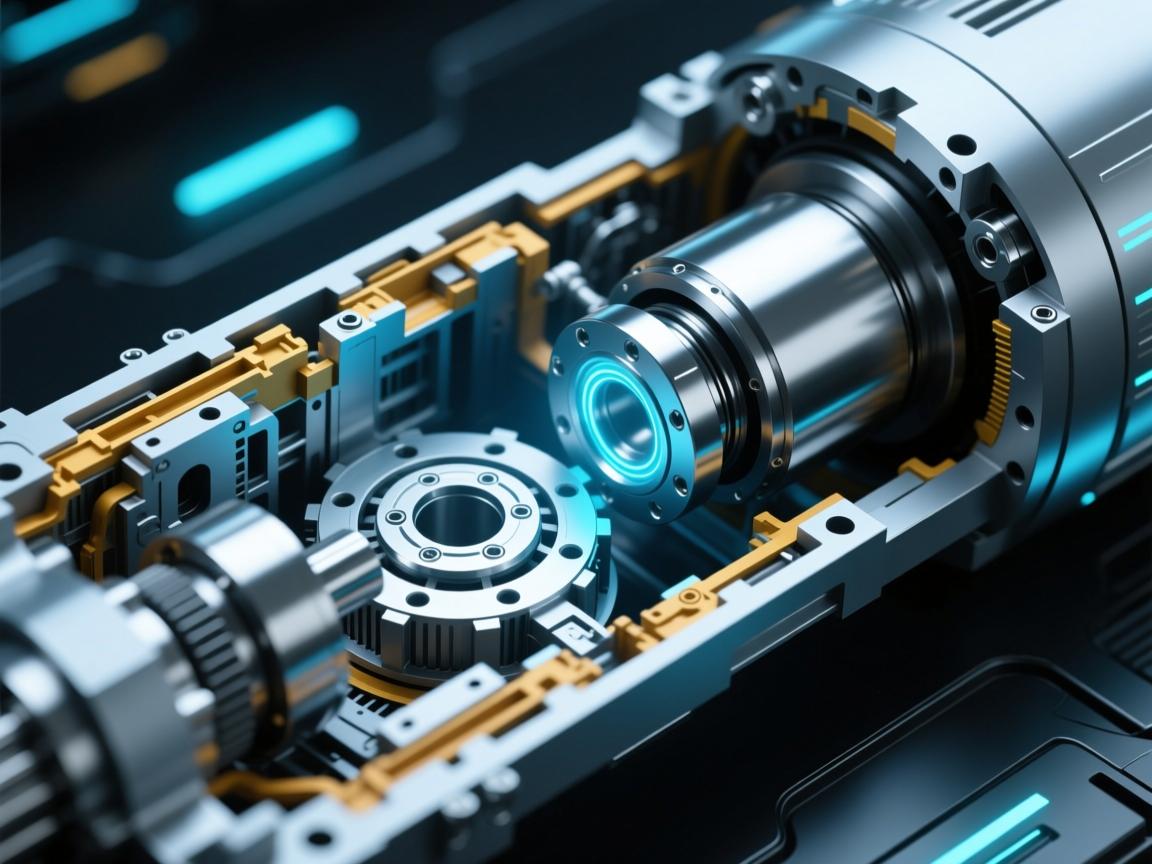

探秘动力核心，伺服电动缸内部结构全解析
伺服电动缸作为现代精密传动系统的核心部件，其内部结构精密而高效，它主要由伺服电机、高精度滚珠丝杠、高强度缸筒、精密轴承以及内置位移传感器等关键组件构成。，伺服电机作为动力源，接收控制信号并输出精确的旋转运动，该旋转运动通过联轴器传递给滚珠丝杠副，将其转化为精确的直线往复运动，高强度缸筒不仅作为主体支撑结构，还确保了内部组件的稳定运行与精准导向，内置的位移传感器实时反馈活塞杆的位置信息，形成闭环控制，从而实现微米级的重复定位精度、极高的响应速度以及稳定的推力输出。，这种将伺服控制与机械传动深度融合的一体化设计，使伺服电动缸在自动化设备、仿真平台、精密加工等领域成为实现高精度直线运动控制的理想解决方案。
在现代工业自动化、精密制造乃至航空航天领域，伺服电动缸作为将电能精准转化为直线运动的执行元件，扮演着至关重要的角色，它融合了伺服电机的精密控制与机械传动的高效可靠，其卓越性能的背后，隐藏着精巧而高度协同的内部结构，本文将深入剖析伺服电动缸的内部世界，揭示其如何通过各系统协同工作，实现精准、稳定、高效的直线驱动。
伺服电动缸的内部结构并非简单的机械组合，而是一个由驱动系统、传动系统和反馈系统高度集成的精密单元，这三大系统如同人体的“大脑”、“骨骼”与“神经”，各司其职，无缝配合,共同完成从指令到动作的精确转化。
-
驱动系统——动力之源：伺服电机
位于电动缸核心的，通常是高性能的永磁同步伺服电机，它接收来自控制器的脉冲信号，精确控制转速与转矩，电机内部转子上的永磁体与定子绕组产生的旋转磁场相互作用，构成动力输出的起点，电机尾部常集成高性能刹车装置，确保在断电状态下立即锁定位置,保障系统安全。 -
传动系统——运动转换之桥：精密减速与滚珠丝杠
这是将旋转运动转化为直线运动的关键环节。- 减速机构（可选）：部分电动缸在电机输出端连接行星减速机或谐波减速器，用以增大输出扭矩、降低转速，满足高负载与低速平稳运行的需求。
- 核心转换机构：滚珠丝杠副：由丝杠、螺母和循环滚珠组成，电机驱动丝杠旋转时，螺母内的滚珠在精密滚道中循环滚动，推动螺母沿丝杠轴线作直线运动，这种设计摩擦极小，传动效率可达90%以上，是实现高精度、高速度的核心保障，螺母与电动缸的活塞杆（推杆）直接相连,从而输出直线推力。
-
反馈系统——精准之眼：内置编码器
为实现闭环控制，伺服电机通常内置高分辨率旋转编码器（如光电编码器），实时监测电机的转角与转速，更高级的电动缸还会在推杆端额外配备直线位移传感器（如磁栅尺），直接、精确地测量活塞杆的实际位置，这些信号实时反馈给控制器，形成闭环控制，确保定位精度可达微米级,并有效抑制误差积累。
辅助结构：可靠运行的守护者
除了核心三大系统,一系列辅助结构共同确保了电动缸的长期稳定与耐久运行：
- 缸筒与端盖：构成坚固的外壳，保护内部精密部件,并提供标准的安装接口。
- 轴承与支撑：采用优质角接触轴承等支撑丝杠，有效承受轴向与径向载荷，确保传动平稳、刚性足。
- 防尘与密封：活塞杆处采用多重密封圈（如斯特封、格莱圈）和防尘圈，有效防止外部粉尘、切削液等异物侵入，内部则保留长效润滑脂,显著延长使用寿命。
- 安全限位：内置机械限位开关或通过控制器设定电子软限位，防止运动超程造成机械损坏,提升系统安全性。
结构差异：直连式与平行式的布局设计
根据电机与丝杠的布局方式,伺服电动缸的内部结构主要分为两种类型：
- 直连式：伺服电机通过联轴器与滚珠丝杠直接同轴连接，结构紧凑、传动链短、效率高、响应速度快,是目前最常见的形式。
- 平行式：电机轴线与丝杠平行布置，通过同步带或齿轮组进行传动，这种设计能利用杠杆原理增大输出力，并有效降低整体高度,适用于安装空间受限或需要更大推力的场景。
伺服电动缸的内部，是一个融合了电磁学、精密机械与自动控制技术的微型世界，从伺服电机接收指令的瞬间，到滚珠丝杠将旋转转化为精准的直线位移，再到编码器将每一微米的移动反馈回控制系统，每一个部件都在精密协作，正是这种深度的集成与协同，共同成就了其高精度、高响应、高刚性的卓越性能，理解其内部结构，不仅有助于我们进行更科学的选型与应用，更是洞察现代工业驱动技术精髓的一扇窗口，随着材料科学、控制算法与集成技术的不断进步，未来伺服电动缸的内部结构必将朝着更紧凑、更轻量、更智能的方向持续演进。
