伺服电动缸内部结构详解，从核心组件到工作原理
，伺服电动缸是一种高度集成化的精密直线传动机构，其核心内部结构主要包括伺服电机、高精度滚珠丝杠或行星滚珠丝杠，以及缸体、轴承和位置反馈装置等。，它的工作原理清晰高效：伺服电机接收来自控制器的脉冲信号，产生精确的旋转运动，电机通过联轴器或同步带驱动滚珠丝杠副，将电机的旋转运动转化为丝杠螺母的直线运动，与螺母连接的推杆或活塞杆伸出或缩回，实现精确的推、拉、压、举等动作，整个过程由内置的编码器实时检测位置和速度，并反馈给控制器，形成一个闭环控制系统，从而实现了对推力、速度和位置的精准、可编程控制。
伺服电动缸是一种将伺服电机的旋转运动转化为高精度直线运动的先进驱动装置,它融合了伺服控制技术、精密机械传动以及智能传感技术，广泛应用于工业自动化、航空航天、试验检测、机器人等领域，要深入理解伺服电动缸在精度、可靠性方面的卓越表现，就必须剖析其内部结构，本文将从核心组件、传动方式、工作原理等维度，系统解析伺服电动缸的内部构造。

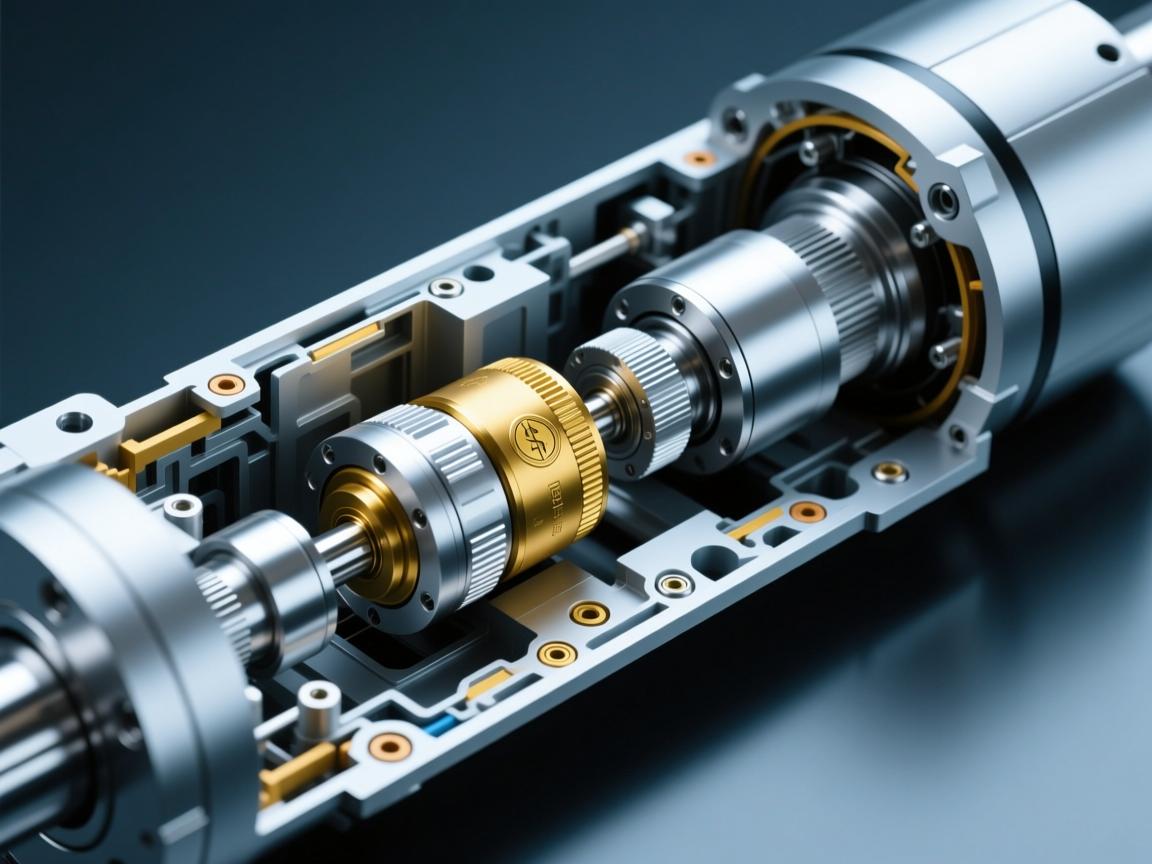

伺服电动缸的内部结构由多个关键部件协同构成,每一部分都承担着不可替代的功能：
-
伺服电机
伺服电机作为系统的动力源，具备高动态响应和精确的转矩控制能力，它接收来自控制系统的指令，实时调节转速与转向，从而确保电动缸输出运动的准确性与稳定性。 -
传动机构
传动机构是电动缸实现运动转换的核心，常见形式包括滚珠丝杠和行星滚柱丝杠：
- 滚珠丝杠：通过滚珠在丝杠与螺母间的滚动传递动力，具有摩擦小、效率高、运行平稳等特点，适用于中高速、中负载的自动化场景。
- 行星滚柱丝杠：采用滚柱与螺纹啮合的结构，具备更高的承载能力与刚性，适用于重载、高频及高冲击工况。
-
缸体与推杆
- 缸体：通常采用高强度铝合金、不锈钢等材料制造，兼具轻量化与刚性，有效保护内部传动组件，抵御外部环境干扰。
- 推杆：作为执行部件，推杆直接连接负载，其表面常经硬化、镀层等处理，具备良好的耐磨与抗腐蚀性能。
-
轴承与支撑单元
轴承系统负责承受来自轴向与径向的负载，保证丝杠和推杆在运动过程中的平稳性与对中性，支撑单元则用于固定丝杠位置，抑制运行中可能出现的振动与偏摆。 -
传感器系统
电动缸通常集成编码器、光栅尺等高精度传感器，实时采集推杆的位置、速度信息，并反馈至控制系统，形成全闭环控制，从而实现微米级定位精度。 -
制动与安全装置
部分型号配备电磁制动器，在断电或紧急状态下迅速锁定机构位置，防止负载下滑或意外移动，保障设备与人员安全。
传动方式与结构分类
根据内部传动结构的不同,伺服电动缸主要分为以下两类：
-
直线式电动缸
电机与丝杠通过联轴器直接相连，结构紧凑、传动链短、效率高，适用于对安装长度要求不严、中短行程的应用场景。 -
平行式电动缸
电机借助同步带或齿轮组与丝杠平行布置，有效缩短了轴向尺寸，适用于安装空间受限或需大推力输出的场合。
工作原理简述
伺服电动缸的运行基于闭环控制机制,具体流程如下：
- 控制系统发出位置、速度或力矩指令；
- 伺服电机依据指令驱动丝杠旋转,将回转运动转化为推杆的直线位移；
- 内置传感器实时监测实际运动状态,并将数据反馈至控制器；
- 控制器比对目标值与反馈值,动态调整电机输出，直至误差趋近于零，完成精准定位。
技术优势与应用场景
伺服电动缸具备高精度（可达±0.01mm）、高响应、低噪音、长寿命及易于集成等优势，被广泛用于以下领域：
- 工业机器人：关节驱动、抓取与搬运；
- 模拟测试设备：飞行模拟器、振动试验台、疲劳测试系统；
- 医疗设备：手术机器人、康复训练装置、诊断仪器；
- 新能源装备：电池压力成型、光伏追日系统、燃料电池装配线；
- 特种机械：舞台升降、物料定位、高压注塑等。
伺服电动缸作为机电一体化技术的典型代表,其性能高度依赖于内部各组件的精密配合与系统集成，随着智能制造与自动化水平的不断提升，电动缸在结构模块化、材料轻量化、控制智能化等方面的创新将成为未来发展重点，深入理解其内部构造，不仅有助于设备选型与系统集成，也为日常维护与故障排查提供了理论支撑。
