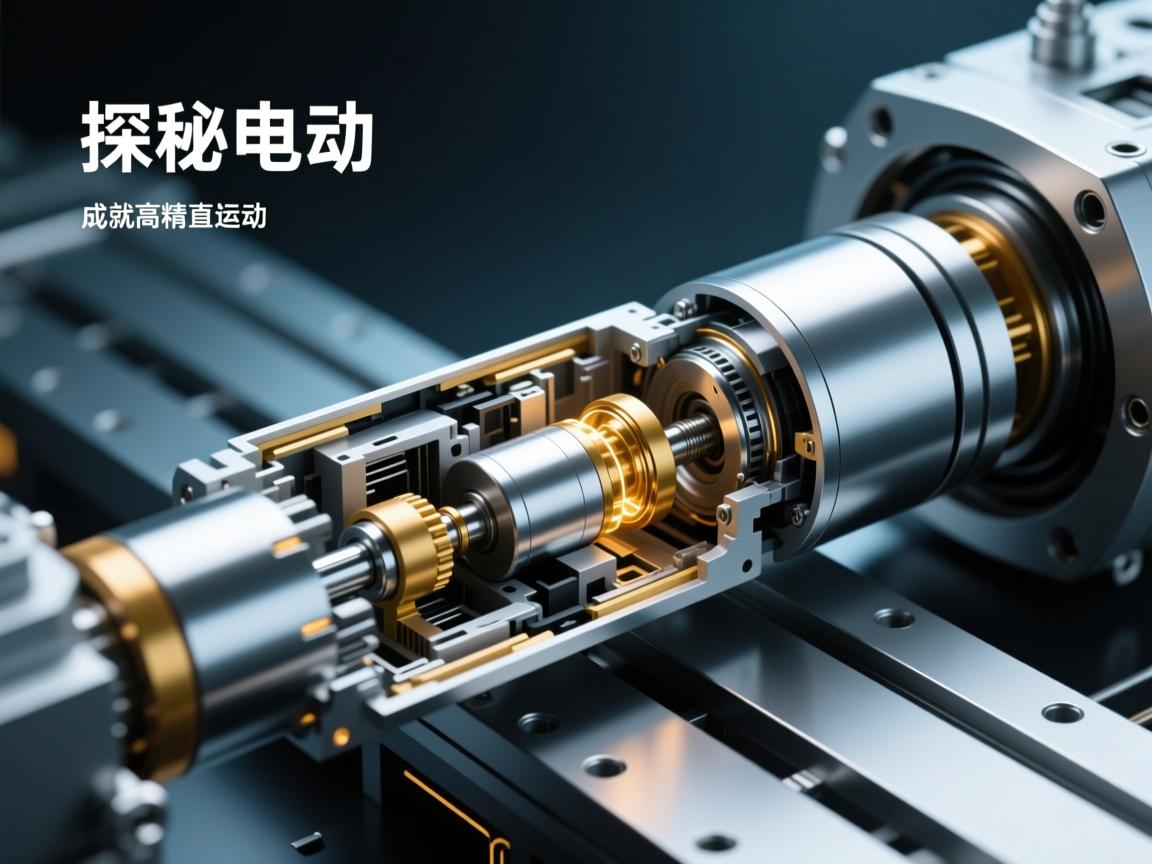

探秘伺服电动缸，精妙内部结构如何成就高精度直线运动
伺服电动缸是一种将伺服电机旋转运动转化为高精度直线运动的精密装置，其核心在于精妙的内部结构设计：伺服电机提供精准动力，通过联轴器驱动高精度滚珠丝杠或行星滚珠丝杠旋转；螺母将丝杠的旋转运动转化为自身的直线运动，并直接驱动活塞杆伸出或缩回，整个传动环节采用闭环控制，配合内置的编码器实时反馈位置信息，使系统能够实现微米级的定位精度、极高的重复定位精度以及稳定的推力输出，这种结构不仅消除了传统液压、气动系统的泄漏和效率低下问题，还以紧凑的形态集成了动力、传动与控制，从而在工业自动化、航空航天、实验设备等领域，为实现可靠、洁净且高效的高精度直线驱动提供了关键解决方案。
在现代工业自动化、精密制造与航空航天领域，伺服电动缸作为将旋转运动转化为高精度直线运动的核心执行机构，正发挥着日益关键的作用，相较于传统的液压或气动系统，伺服电动缸凭借其高精度、高响应速度、清洁环保以及易于集成控制等优势，已成为高端装备中不可或缺的动力部件，这一切卓越性能的背后，皆源于其内部精密而严谨的机械与电气设计，本文将深入解析伺服电动缸的内部结构，揭示各核心组件如何协同工作，以实现稳定可靠的高精度直线运动。 伺服电动缸的“心脏”是伺服电机，它并非普通电机，而是一种集成了高分辨率编码器的智能动力装置，编码器实时检测电机转子位置，并将信号反馈至驱动器，构成闭环控制，从而实现对速度、扭矩和位置的精确调控，伺服电机直接提供清洁的电能驱动，避免了液压系统的油污与气动系统的排气污染，成为电动缸高效、精准运动的动力基础。
运动转换核心：精密滚珠丝杠副
将伺服电机的旋转运动转化为直线运动，关键在于滚珠丝杠副，该组件主要由丝杠、螺母和循环滚珠构成，丝杠与电机输出轴相连，当其旋转时，螺母沿丝杠轴线做直线运动，滚珠在丝杠与螺母的螺纹轨道间循环滚动，将滑动摩擦转变为滚动摩擦，传动效率可达90%以上，并能实现微米级甚至更高精度的定位，为电动缸的高精度传动奠定了机械基础。
刚性支撑与运动导向：缸筒与导向机构
缸筒作为电动缸的主体结构，不仅用于容纳内部组件，还承担主要的负载与力矩支撑，为应对高强度工作环境，缸筒常采用高强度铝合金或合金钢制造，兼顾轻量化与刚性需求。
内部的导向机构则确保推杆（与螺母连接的运动输出杆）严格沿轴向运动，防止径向偏移或转动，常见导向形式包括：
- 外置导向：如配合线性导轨使用，承载能力强，适用于高力矩或悬臂负载场景。
- 内置导向：如在推杆内部集成花键或导向键，结构紧凑，适用于空间受限的场合。
动力传递纽带：高刚性联轴器或同步带传动
联轴器负责连接伺服电机输出轴与滚珠丝杠，并补偿安装中可能存在的微小同轴度偏差，高刚性联轴器（如膜片式、波纹管式）能实现无背隙的动力传递，保证运动响应的高效与准确。
在某些布局中，也可采用同步带轮进行传动，以实现减速增矩、改变传动方向或适应特殊结构布置，为系统设计提供更高灵活性。
全闭环精度保障：内置位移传感器（可选关键配置）
为进一步提升控制精度，许多高性能伺服电动缸会集成直线位移传感器，如磁栅尺或光栅尺，传感器直接检测推杆的实际位移，并将信号反馈至控制系统，与电机编码器构成“双闭环”控制，这种方式可完全消除传动链中的累积误差，实现极高的定位精度与重复定位精度。
安全保护与辅助组件
- 限位装置：通过机械或电子限位开关，防止推杆超出安全行程，保护设备与负载。
- 制动机构：伺服电机常配备电磁刹车，在断电时自动锁止电机轴，避免负载因重力或外力意外移动。
- 密封与防尘：前端盖设置多级密封（如刮尘圈、O型圈），有效阻挡灰尘、切屑等异物侵入，延长丝杠、轴承等精密部件的使用寿命。
整体结构与工作流程
典型的伺服电动缸内部结构呈现高度集成化布局：伺服电机通过联轴器驱动滚珠丝杠旋转；丝杠螺母在缸筒内沿轴线作直线运动，并通过角接触轴承等支撑结构保持稳定；螺母直接或通过连接器推动推杆伸缩；整个运动过程由电机编码器与可选配的直线传感器共同监测；所有核心部件被精密装配并封装于坚固的缸筒之内，形成一个紧凑、可靠的直线运动单元。
伺服电动缸并非简单的机械组装，而是一个融合了电机驱动、精密传动、智能检测与结构设计的高度集成系统，从伺服电机提供的智能动力，到滚珠丝杠副的高效运动转换，再到多重检测与安全机制的配合，每一个环节都深刻影响着最终的位置控制精度与动力输出性能，深入理解其内部结构，不仅有助于进行更科学的选型与应用，更能让我们领略现代机电一体化技术的精髓——将动力、精度与可靠性，完美封装于一方钢筒之中，持续推动高端制造向智能化、精准化迈进。
