探秘伺服电动缸，精密动力之源，解析其内部核心结构

伺服电动缸，作为现代精密动力系统的核心执行元件，集成了伺服电机、精密传动机构与高精度传感器，实现了对直线运动的精准控制，其内部核心结构主要由伺服电机、高精度滚珠丝杠或行星滚柱丝杠、高强度缸筒、精密轴承以及内置的位置反馈装置（如编码器）构成，伺服电机提供精准的旋转动力，通过联轴器驱动丝杠副，将旋转运动转化为平稳、高刚性的直线推力，内置的传感器实时监测位置与速度，形成闭环控制，确保极高的重复定位精度、快速响应与长期运行稳定性，这种高度集成的一体化设计，使其在自动化设备、半导体制造、航空航天等对动力与精度要求极高的领域，成为不可或缺的精密动力之源。

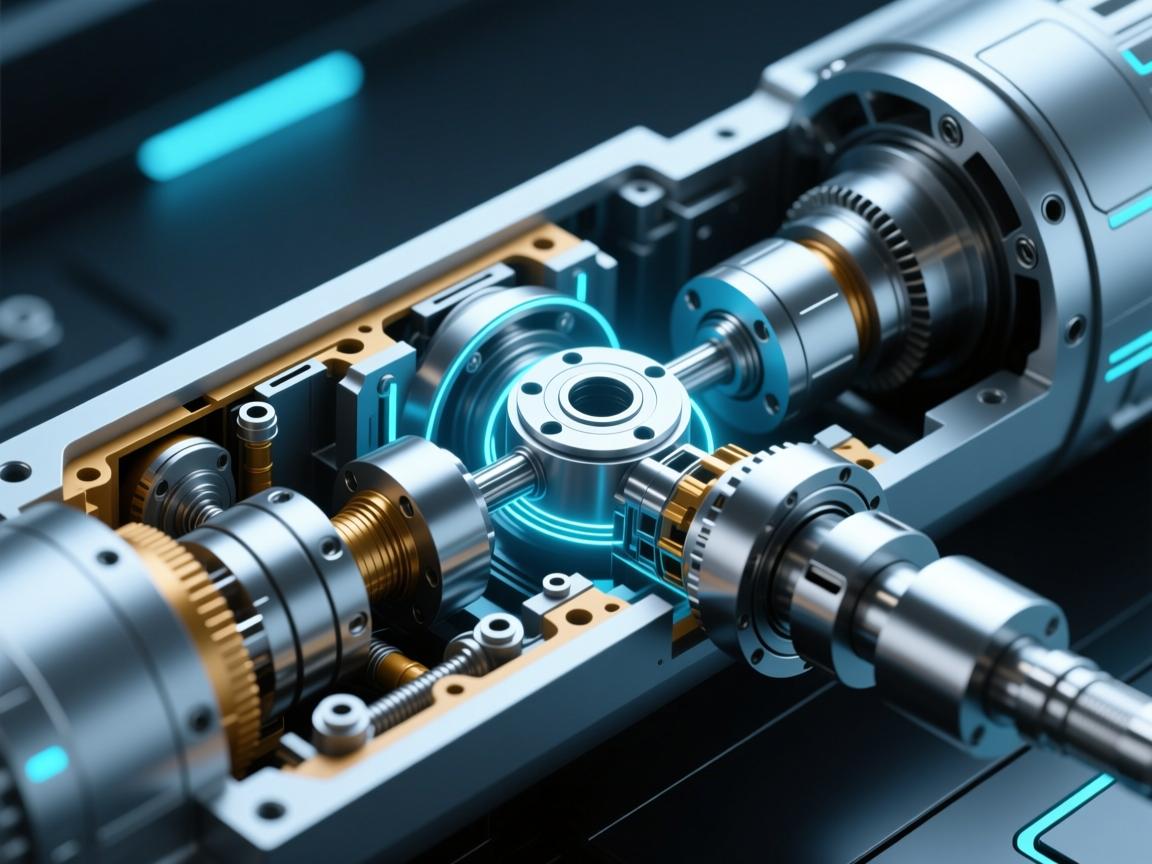

伺服电动缸作为现代自动化设备中实现高精度直线运动的核心执行单元,已广泛应用于工业机器人、精密机床、航空航天、医疗器械等高端领域，它将伺服电机的旋转运动，转化为精准、可控的直线推力与位移，其卓越性能的实现，离不开内部精密而严谨的结构设计，本文将深入伺服电动缸的内部构造，系统解析其核心组成部分。 伺服电动缸的动力源自顶部的伺服电机，它并非普通电机，而是集成了高精度编码器的高性能动力单元，编码器实时反馈电机转子的位置与速度信息，形成闭环控制，为实现高精度运动奠定基础，电机接收控制指令，输出精确的扭矩与转速，确保动力输出的稳定与可靠。

运动转换核心：精密滚珠丝杠副
这是将旋转运动转化为直线运动的关键机构，主要由丝杠和螺母组成。

• 丝杠：一根采用高强度合金钢制造的精密螺纹轴，表面经过硬化与精密磨削处理，确保耐磨性与运动平稳性。
• 螺母：内部带有与丝杠匹配的反向螺纹，其中嵌有循环滚珠，当电机驱动丝杠（或螺母）旋转时，滚珠在螺纹轨道中持续滚动，推动螺母（或丝杠）实现高效、低摩擦的直线运动，滚珠丝杠副的传动效率可达90%以上，远超传统梯形丝杠。

刚性承载与导向：缸筒与导向机构

• 缸筒：作为电动缸的主体结构，常采用高强度铝合金或钢材制造，既保护内部精密组件，也为直线运动提供刚性支撑与导向，内壁经过精密加工，保证整体运动的直线度与稳定性。
• 导向机构：在承受较大径向力或倾覆力矩的场合，电动缸内部常集成线性导轨或导向键等附加导向装置，它们与活塞杆相连，确保推杆仅沿直线方向运动，避免因侧向力导致的卡滞、磨损或精度下降。

力与运动的输出端：活塞杆与轴承

• 活塞杆（推杆）：直接输出推力与直线位移的部件，多由高强度合金钢制成，表面常进行镀硬铬等处理，以提高耐磨、防腐蚀性能，前端通过螺纹或法兰与负载连接。
• 轴承：电动缸两端（尤其前端盖处）装有高性能角接触球轴承等类型轴承，主要用于承受轴向载荷，并将径向载荷传递至缸体，保障传动平稳，延长整机使用寿命。

位置反馈的“眼睛”：内置位移传感器
高端伺服电动缸为实现全闭环控制，通常在内部集成磁栅尺、光栅尺等高精度位移传感器，传感器直接检测推杆的实际直线位移，并实时反馈至驱动器，与电机编码器构成“双闭环”控制系统，该设计可有效补偿丝杠背隙、热膨胀等因素引起的误差，将定位精度提升至微米级。

安全保障与辅助系统

• 限位开关与机械挡块：布置于行程起点与终点，提供电气与机械双重限位保护，防止超程运行造成损坏。
• 防尘与密封：在推杆伸出端及各部件接合处设置优质密封圈与防尘罩，有效阻挡灰尘、切屑等污染物侵入，保护内部精密结构。
• 润滑系统：滚珠丝杠与轴承通常预填充长效润滑脂，部分型号设有再润滑接口，确保长期运行顺畅、磨损降至最低。

伺服电动缸的内部结构是一个高度集成、环环相扣的精密系统，从提供精准动力的伺服电机，到高效转换运动的滚珠丝杠副，从刚性导向的缸筒与导轨，到实现实时反馈的传感器，每一部件都发挥着不可或缺的作用，正是这种精密协同的设计，赋予了伺服电动缸高精度、高响应、高刚性及长寿命的卓越性能，使其成为高端智能制造中不可或缺的“动力之臂”，深入理解其内部结构，对于正确选型、高效使用与科学维护伺服电动缸，具有重要的实践指导意义。

---
