伺服电动缸结构解析，高精度直线运动的核心奥秘

伺服电动缸是一种将伺服电机的旋转运动转化为高精度直线运动的装置，其核心结构主要由伺服电机、传动机构（如高精度滚珠丝杠或行星滚珠丝杠）和缸体组成，伺服电机提供精准的转速与位置控制，通过联轴器驱动丝杠旋转；螺母将丝杠的旋转运动转化为自身的直线运动，并推动活塞杆或滑台输出推力与位移，整个系统通常集成高分辨率编码器，构成闭环反馈，实时校正误差，这种精密机械传动与智能电控的结合，使其在重复定位精度、速度控制及动态响应上远超传统液压与气动系统，成为自动化设备、精密加工和模拟测试等领域实现高精度直线驱动的关键所在。

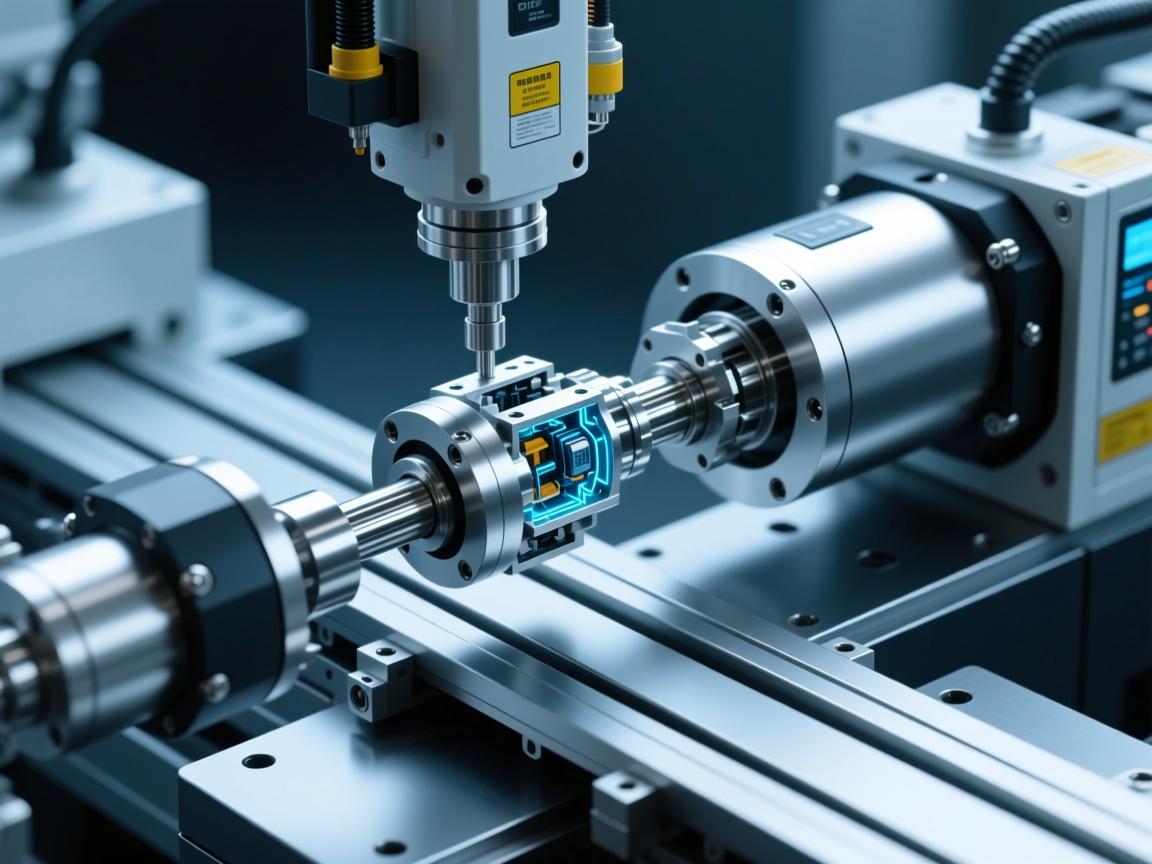

在现代工业自动化、精密制造乃至航空航天领域，伺服电动缸作为一种将伺服电机的旋转运动转化为高精度直线运动的执行机构，正发挥着日益关键的作用，其性能优劣，直接取决于内部结构的精密设计与系统协同，本文将深入解析伺服电动缸的核心构造，揭示其实现精准、可靠直线驱动的技术奥秘。

伺服电机：动力核心
伺服电机是电动缸的“心脏”，负责接收控制系统发出的电信号指令，精确输出所需的转速与扭矩，其内置编码器可实时反馈转子位置，形成闭环控制，为高精度运动奠定基础，交流永磁同步伺服电机凭借高效率、高功率密度及优异的动态响应性能，已成为主流选择。

传动机构：运动转换的关键环节
传动机构负责将电机的旋转运动转换为丝杠的直线运动，其类型直接影响电动缸的性能表现。

• 滚珠丝杠副：作为最常用且高效的传动形式，通过丝杠螺母内部循环的滚珠将滑动摩擦转变为滚动摩擦，传动效率可达90%以上，适用于高速、高精度、长寿命的应用场景，根据安装方式不同，丝杠可分为固定式、旋转式及内置驱动式。
• 行星滚柱丝杠：适用于高负载、高冲击与高刚性要求的重载场合，其采用多个滚柱替代传统滚珠，接触面积更大，承载能力与刚性显著优于滚珠丝杠，常见于航空航天、重型机械等领域。
• 梯形丝杠：虽然传动效率较低，但具备良好的自锁性能，无需额外制动装置即可保持位置稳定，多用于对成本敏感、效率要求不高的垂直负载场景。

缸体与导向机构：刚性与精度的基础
缸体作为电动缸的支撑骨架，常采用高强度铝合金或钢材制造，为内部组件提供稳固保护，导向机构则确保推杆或滑块沿精确直线轨迹运动，防止径向转动与偏移，常见导向形式包括：

• 高精度直线导轨：具备极高的导向精度、刚性及承载能力，是高性能电动缸的标准配置。
• 滑动轴承或衬套：结构紧凑、成本较低，适用于负载较轻、精度要求相对宽松的场合。

轴承与支撑单元：承载与平稳运行的保障
丝杠两端通常配备精密角接触球轴承等支撑单元，以承受轴向与径向载荷，确保丝杠顺畅、低摩擦运转，并将工作负载有效传递至缸体，支撑结构的设计直接影响电动缸的整体刚性、极限运行速度与使用寿命。

位置反馈装置：闭环控制的“眼睛”
除电机内置编码器外，高端电动缸常在推杆末端或丝杠另一端集成外置直线位移传感器，如磁栅尺或光栅尺，该装置直接检测推杆的实际直线位置，与电机编码器信号共同构成全闭环控制系统，可有效消除传动链中因丝杠热伸长、间隙等因素引起的误差，实现纳米级至微米级的超高定位精度。

制动与安全机构
针对垂直安装或需紧急停机的应用场景，集成失电制动器尤为关键，可在断电时自动锁止电机轴，防止负载意外坠落，机械限位开关、防撞缓冲装置等安全结构，也为设备与人员安全提供了重要保障。

集成化与模块化发展趋势
现代伺服电动缸正朝着高度集成化与模块化方向演进，通过将伺服电机、驱动器、控制器、传感器及机械本体深度融合，并依托EtherCAT、PROFINET等总线进行通信，构成一体化的智能运动模块，此类设计不仅简化了安装与布线，缩小了整体体积，也显著提升了系统响应速度与控制便捷性。

伺服电动缸并非简单的机械组合,而是一个融合动力、传动、导向、测量与控制等多子系统的精密有机整体，其结构设计的关键在于，在追求高推力、高速度与高精度的同时，综合平衡刚性、寿命、紧凑性及可靠性，随着材料科学、精密加工与智能控制技术的持续发展，伺服电动缸的结构将不断优化，为高端装备制造与工业自动化提供更强大、更智能的直线运动解决方案，深入理解其内部结构，是正确选型、高效应用并充分发挥其性能潜力的重要基础。

---
