伺服电动缸结构，高精度直线运动的核心解析

伺服电动缸是一种集成了伺服电机、高精度滚珠丝杠和先进控制系统的精密直线驱动装置，其核心结构由伺服电机提供精准旋转动力，通过联轴器驱动滚珠丝杠副，将旋转运动转化为高精度的直线运动，末端通常配备高刚性缸筒与活塞杆，确保运行的稳定性与承载力。，该结构的核心优势在于实现了闭环控制，伺服电机内置编码器实时反馈位置信息，结合驱动器与控制器，能对推力、速度和位置进行毫米甚至微米级的精确调控，这使得电动缸不仅具备远超传统液压、气动系统的控制精度和响应速度，还兼具结构紧凑、节能环保、维护简便等特点，成为自动化设备中实现高精度直线运动的核心执行元件。

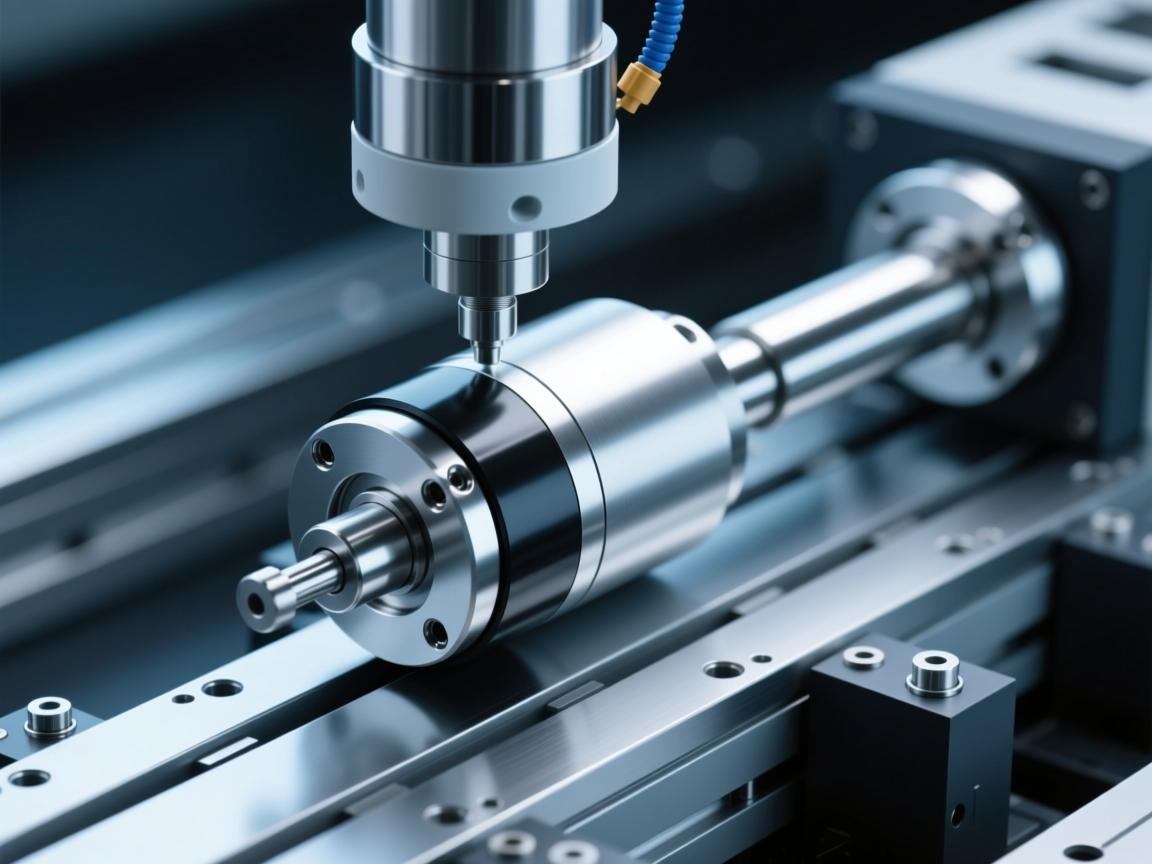

在现代工业自动化、精密制造以及航空航天领域，对直线运动的控制要求日益严苛——不仅需要极高的重复定位精度、快速的响应速度与稳定的推力输出，还须具备灵活的可编程性能，伺服电动缸，作为融合伺服控制技术与精密机械传动的一体化装置，正以其卓越表现完美契合这些需求，逐步成为替代传统液压、气动系统的优选方案，而其高性能的基石，则源于精妙、稳固且高效的核心结构设计。 伺服电动缸并非简单部件的堆砌，而是一个高度集成的系统模块，其核心结构通常划分为三大功能部分：驱动单元、传动单元与执行单元，这三部分被紧凑封装于刚性外壳内，既确保了整体结构的稳定性与完整性,也便于安装和集成到各类设备中。

核心部件详解

1. 驱动单元：智慧大脑与动力源

   • 伺服电机：作为电动缸的“心脏”与“大脑”，接收控制器发出的脉冲信号，精准控制转速与转角，目前普遍采用交流永磁同步伺服电机，具备转矩大、响应迅速、控制刚度高等特点。
   • 高精度编码器：通常内置于伺服电机或直接与其连接，用于实时反馈电机转子的位置与速度信息，形成闭环控制,是实现微米级定位精度的关键所在。

2. 传动单元：动力转换的枢纽

   • 精密减速机（可选）：并非所有电动缸均需配备，在需要更大推力或降低电机转速的场合，常采用行星齿轮减速机或谐波减速机，以提升输出扭矩。
   • 核心传动机构：将电机的旋转运动转化为直线运动，主要有以下两种形式：
     • 滚珠丝杠副：作为主流高性能选择，由丝杠、螺母及循环滚珠构成，摩擦系数小，传动效率可达90%以上，具备极高的定位精度、重复精度与使用寿命。
     • 行星滚柱丝杠副：适用于极端重载、高刚性及长寿命要求的场景，采用滚柱替代滚珠，接触面积更大，承载能力与刚性显著增强,耐冲击性能优越。

3. 执行单元：最终输出的体现

   • 缸筒：多采用高强度铝合金或钢材制成，既是承载推拉力的主体结构，也为内部组件提供导向与保护。
   • 活塞杆（推杆）：通常由高强度合金钢制造，表面经过硬化处理（如镀硬铬）与精磨，兼具耐磨与防腐蚀特性，前端用于连接负载。
   • 导向与轴承结构：内部配置直线轴承或滑动衬套，确保活塞杆在承受高负载时仍能保持平稳、无晃动的直线运动。
   • 极限位置传感器：内置前后限位开关，为物理行程终点提供安全保护,防止超程损坏。

4. 辅助与支撑结构

   • 支撑轴承：用于承受丝杠的轴向与径向载荷，保障传动过程平稳顺畅。
   • 防尘密封：在活塞杆出口等关键位置设置密封圈与防尘罩，有效防止灰尘、切屑等异物侵入，保护内部精密部件。
   • 制动器（可选）：在垂直安装或需断电位置保持的场合，可附加制动装置,防止负载因自重下滑。

结构设计的核心考量
伺服电动缸的结构设计始终围绕性能优化展开，主要包括以下几方面：

• 高刚性：整体结构力求最大限度减少形变，确保在负载作用下定位稳定、不漂移。
• 低间隙：通过预压技术消除丝杠副与轴承的轴向间隙，实现无背隙传动，保证正向与反向运动均精准可控。
• 散热性：良好的结构布局有利于电机与传动部件的热量散发，维持持续工作时的性能稳定。
• 模块化：多数产品采用模块化设计，驱动、传动与执行部件可灵活组合，以适应不同行程、推力与速度的应用需求。

伺服电动缸的结构，堪称机电一体化技术的结晶，从伺服电机发出精准指令，到滚珠丝杠完成高效转换，再通过坚固缸体实现可靠输出——每一环节的结构设计都直接影响最终的性能表现，深入理解其内部构造，不仅有助于正确选型与应用，更能洞察现代精密驱动技术的发展脉络，随着材料科学、控制算法与制造工艺的持续进步，伺服电动缸的结构将不断优化，为智能制造与高端装备提供更加强大、精密的“肌肉与神经”。

---
