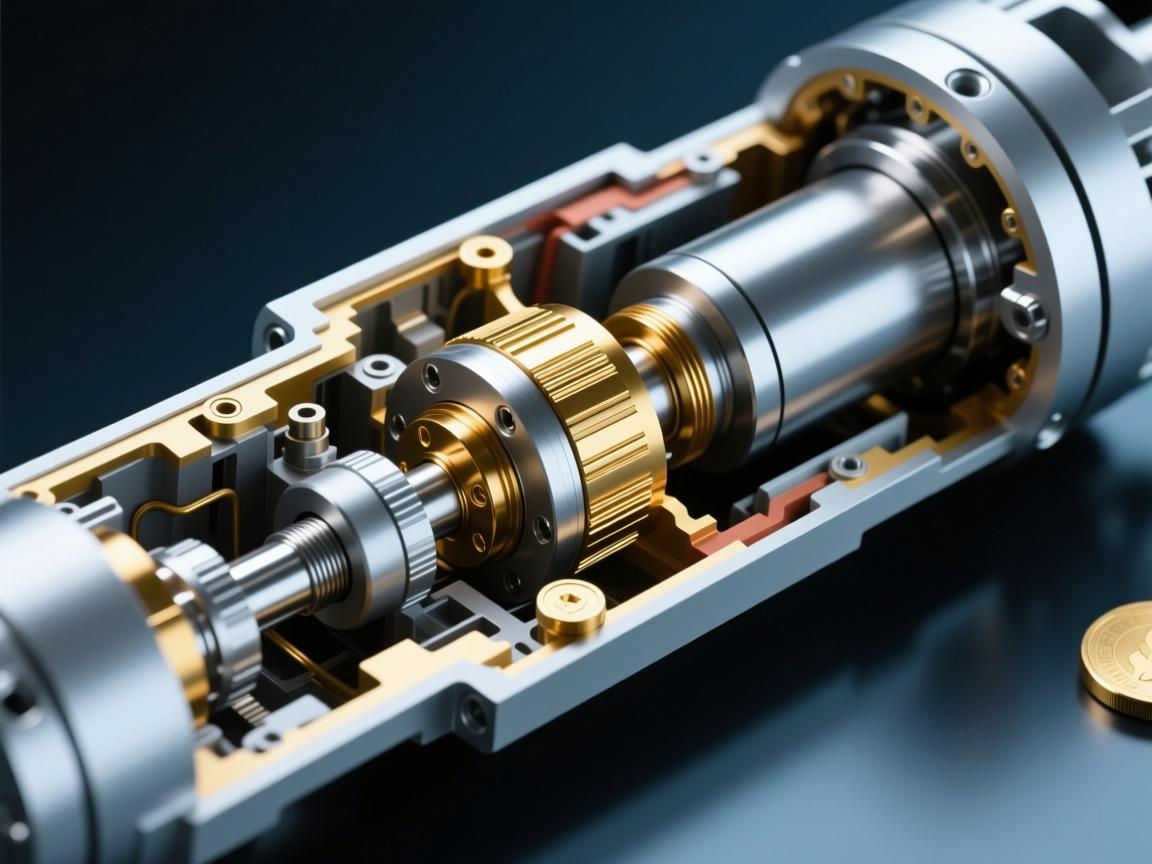

伺服电动缸内部结构解析，从核心组件到工作原理
伺服电动缸是一种将伺服电机旋转运动转化为直线推力的精密执行机构，其核心内部结构主要包括伺服电机、高精度行星滚柱丝杠或滚珠丝杠、以及缸体与活塞杆等部件。，伺服电机作为动力源，接收控制信号并输出精确的转速与扭矩，该旋转动力通过联轴器传递给内置的行星滚柱丝杠，丝杠副（包含丝杠和螺母）是核心传动单元，它将电机的旋转运动高效、高精度地转化为螺母的直线运动，与螺母刚性连接的活塞杆将直线推力输出，推动外部负载。，整个系统在伺服驱动器的闭环控制下工作，通过实时反馈位置、速度信息，可实现极其精确的位移、速度和推力控制，具有结构紧凑、响应快、精度高、刚性好的特点。
伺服电动缸作为一种高精度、高效率的直线运动执行机构，广泛应用于工业自动化、航空航天、医疗器械等领域，其卓越性能的实现，离不开精密的内部结构设计，本文将深入解析伺服电动缸的内部构造，系统介绍其核心组件与工作原理，帮助读者全面认识这一关键传动装置。
伺服电动缸是将伺服电机的旋转运动转化为直线运动的机电一体化装置,通过闭环控制系统实现精确的位置、速度与推力控制，与传统的液压缸或气缸相比，伺服电动缸具有节能环保、控制精度高、响应速度快、维护简便等显著优势，其内部结构主要包括驱动部分、传动部分、执行部分和反馈部分，各组件协同工作，确保整体运行的高可靠性与高精度。
核心内部结构详解
-
驱动部分：伺服电机
伺服电机作为电动缸的动力源，负责提供精确的旋转运动，通常安装在电动缸的末端，并内置高分辨率编码器，实时反馈转子位置与转速信息，形成闭环控制的基础，伺服电机具备高动态响应特性，能快速适应负载波动，确保运动平稳与精准。 -
传动部分：减速机构与滚珠丝杠
- 减速机构：部分电动缸集成行星减速机或同步带传动装置，用于降低输出转速、提升扭矩，适应大负载与高惯量的应用场景。
- 滚珠丝杠：作为旋转运动向直线运动转换的核心部件，滚珠丝杠由丝杠轴和螺母构成，通过滚珠在其间的循环滚动，实现高效、低摩擦传动，其制造精度与刚性直接影响电动缸的定位准确性与承载能力。
-
执行部分：缸体与活塞杆
- 缸体：多采用高强度铝合金或不锈钢材料制造，既提供结构支撑，也保护内部组件免受外部环境影响，缸筒内壁经过精密加工，确保丝杠及导向部件的同轴度，减少运动过程中的偏摆与振动。
- 活塞杆：作为动力输出端，直接与外部负载连接，活塞杆表面常进行镀硬铬或氮化处理，以提高耐磨性与抗腐蚀能力，部分型号配备防转机构，确保直线运动的纯粹性。
-
反馈部分：内置传感器
伺服电动缸通常集成高精度位置传感器，如磁栅编码器或光栅尺，用于实时检测活塞杆的实际位移，并将信号反馈至伺服驱动器，结合控制算法，系统可实现实时误差补偿，支持微米级甚至更高精度的定位。 -
辅助组件
- 导向机构：如直线导轨或导向套筒，用于承受径向与侧向载荷，防止活塞杆在运动过程中发生偏移。
- 限位装置：包括机械限位开关与电子软限位，确保电动缸在设定行程范围内安全运行，避免超程损坏。
- 密封与防尘：采用橡胶密封圈、防尘罩等设计，有效阻挡灰尘、切屑等异物进入缸内，延长使用寿命并维持性能稳定。
工作原理简述
系统工作时,伺服电机接收来自控制器的指令信号，输出相应的旋转运动，若配置减速机构，则先对转速与扭矩进行调整，再驱动滚珠丝杠旋转，丝杠螺母将旋转运动转化为直线运动，推动活塞杆沿轴向伸出或缩回，内置传感器持续检测活塞杆的实际位置，并反馈至驱动器，控制器通过实时比较目标值与反馈值，动态调节电机输出，从而实现高精度、高响应的闭环运动控制。
结构设计的关键优势
- 高精度定位：滚珠丝杠传动配合闭环控制，重复定位精度可达±0.01mm 甚至更高。
- 高效能转换：滚动摩擦损失小，机械效率通常超过80%，节能效果显著。
- 高刚性承载：一体化结构设计，可同时承受轴向与径向载荷，适用于高速、重载工况。
- 低维护需求：无需液压油或压缩空气系统，结构紧凑，日常维护简单，使用寿命长。
应用与选型建议
伺服电动缸的内部结构直接影响其性能表现,在选型时，应综合考虑负载大小、运动速度、工作行程及定位精度等参数，重点关注丝杠类型（如滚珠丝杠、行星滚柱丝杠）、电机功率与扭矩匹配、以及传感器分辨率，高负载场合宜选用大导程或行星滚柱丝杠；精密装配、检测设备则应侧重高分辨率编码器与刚性结构设计。
伺服电动缸的内部结构是其高性能实现的基石,从精密的传动部件到智能的反馈系统，每一环节都凝聚了机电一体化设计的智慧，随着工业4.0与智能制造的深入推进，伺服电动缸正朝着模块化、集成化、网络化的方向持续发展，为各类自动化设备提供更强劲、更灵活的运动控制解决方案，深入理解其内部结构，不仅有助于正确选型与应用，也能为用户后期的维护保养与性能优化提供重要依据。
