探秘伺服电动缸，精密动力核心的内部结构解析

伺服电动缸是一种集伺服电机、精密传动机构和控制系统于一体的高精度直线执行元件，其核心内部结构通常由伺服电机、联轴器、行星滚柱丝杠或滚珠丝杠、缸筒、活塞杆以及高精度位置反馈装置（如编码器）等关键部件构成，伺服电机作为动力源，通过联轴器将旋转运动传递给丝杠；丝杠的精密螺纹将旋转运动转化为活塞杆的直线运动，实现精确的推、拉与定位，整个系统在闭环控制下运行，反馈装置实时监测位置与速度，确保极高的重复定位精度、刚性与动态响应性能，这种结构设计使其成为替代传统液压与气动系统的理想选择，广泛应用于工业自动化、航空航天、试验设备等高要求领域。

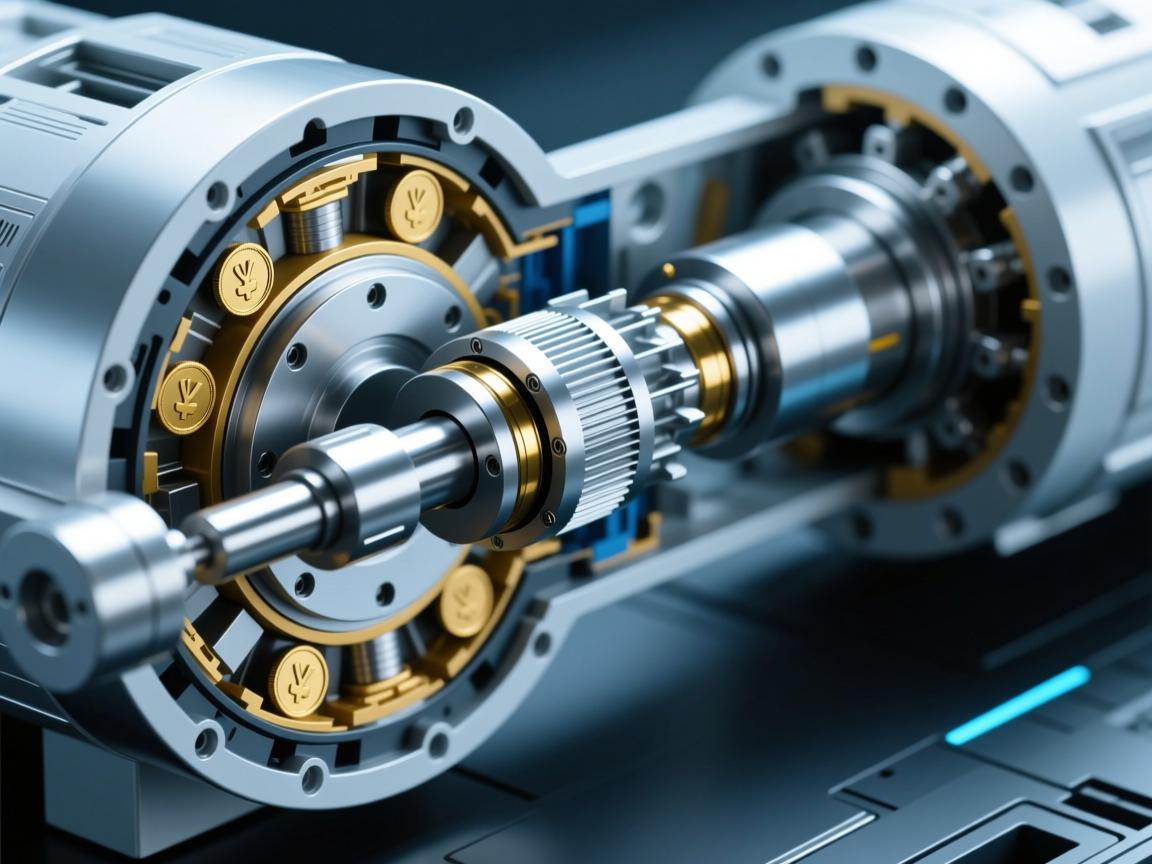

在工业自动化、航空航天、精密测试等高端领域，伺服电动缸作为将旋转运动转化为精确直线运动的执行元件，正发挥着日益关键的作用，它融合了伺服电机的高响应、高精度特性与机械传动的可靠性与耐用性，其卓越性能的根基，源于其精巧而严谨的内部结构设计，本文将深入伺服电动缸内部，系统解析其核心构成部件与工作机制。 伺服电动缸的顶端或侧部通常集成着其“心脏”——伺服电机，它接收来自控制系统的指令信号，精确输出所需的转速与扭矩，作为系统的核心动力源，其性能直接决定了电动缸的响应速度、控制精度与动态特性，现代高性能电动缸普遍采用交流永磁同步伺服电机，具有功率密度高、转子惯量低、调速范围宽等优点,为精密运动控制奠定基础。

运动转换核心：精密传动机构
传动机构是将电机旋转运动转换为直线运动的关键环节,主要分为以下两种形式：

1. 丝杠传动（主流形式）：大多数电动缸采用高精度滚珠丝杠或行星滚柱丝杠，电机驱动丝杠旋转，使与之啮合的丝杠螺母沿轴向作直线运动，滚珠丝杠传动效率高、运行平稳，适用于高速轻载场合；行星滚柱丝杠则具备更强的承载能力、更高的刚性及更长的使用寿命，常见于重载、高冲击工况。
2. 同步带传动（辅助形式）：在某些结构布局中，电机先通过同步带与带轮进行减速并传递至丝杠，这种设计可在有限空间内实现更大的输出扭矩,适应紧凑型安装需求。

承载与导向基础：缸筒与导向机构

1. 缸筒：作为电动缸的主体结构，缸筒不仅用于容纳内部组件，更是主要的承力与支撑部件，通常采用高强度铝合金或钢材制造，内壁经过精密加工，确保良好的直线度与表面光洁度,为运动部件提供稳定运行环境。
2. 导向装置：为防止活塞杆在运动过程中发生转动或承受侧向力，电动缸内部常设有专用导向机构，常见形式包括：
   • 外置导向：通过配合外部直线导轨实现精确导向。
   • 内置导向：在缸筒内部集成花键轴与花键套筒组合，或采用非旋转型丝杠螺母设计，使活塞杆仅能沿轴向作直线运动,有效避免卡滞与磨损。

感知与控制：高精度反馈系统
闭环控制是伺服电动缸实现高精度定位与力控制的关键,依赖于以下反馈元件：

• 位置反馈：采用高分辨率光电编码器（安装在电机尾部或丝杠端部）或直线位移传感器（直接检测活塞杆位置），实时反馈位置信号,构成位置闭环控制。
• 力反馈：通过在丝杠螺母或轴承座处安装应变片式力传感器，实时监测输出推力或拉力,实现精确的力控制与过载保护。

输出与连接：活塞杆及附件

• 活塞杆（推杆）：多采用高强度合金钢制造，表面经硬化与研磨处理，前端设有螺纹孔或标准接口,用于直接连接负载并传递推拉力。
• 前端盖与附件：前端盖起到密封与支撑作用，常集成防尘圈与多道密封结构，附件包括安装法兰、耳轴、关节轴承等,便于设备集成与空间布置。

安全保护与辅助系统

• 限位与缓冲：设有机械限位开关或电子软限位功能，并在行程末端配置聚氨酯等缓冲材料,避免运行终点产生刚性冲击。
• 制动装置：在垂直安装或需断电位置保持的应用中，伺服电机尾部可集成电磁制动器,防止负载下滑。
• 冷却与密封：针对大功率或高频运行工况，部分电动缸设计有散热风道或液冷通道，传动腔内填充长效润滑脂，并采用多道密封结构，实现一定的防尘防水能力（常见IP54、IP65等等级）。

伺服电动缸并非简单的机械组合，而是一个高度机电一体化的精密系统，其内部结构环环相扣，从动力输出、运动转换、精确导向到实时反馈，每一环节的设计与制造工艺均直接影响整体性能的精度、速度、承载能力与可靠性，深入理解其内部构造，不仅是选型与应用的基础，也为后续维护与故障诊断提供依据，随着材料科学、精密加工及智能控制技术的持续发展，伺服电动缸的结构将不断优化，为高端装备制造注入更加强劲、精准与智能的直线驱动能力。

---
