伺服电动缸结构解析，高精度直线运动的核心组成

伺服电动缸是一种将伺服电机旋转运动转化为高精度直线运动的机电一体化装置，其核心结构主要由伺服电机、传动机构（如行星滚柱丝杠或滚珠丝杠）和缸体三大部分组成，伺服电机作为动力源，提供精确的转速和扭矩控制；传动机构负责将旋转运动高效、低损耗地转换为直线运动，并直接决定了系统的定位精度、刚度和承载能力；缸体则作为支撑和导向结构，确保推杆的稳定运行，通过伺服驱动器的闭环控制，该结构能实现精确的速度、位置和推力控制，成为自动化设备中实现高精度、高响应直线运动的核心执行元件。

伺服电动缸作为一种将伺服电机旋转运动转化为精密直线运动的装置，在工业自动化、航空航天、精密测试等领域发挥着关键作用，其性能优劣直接取决于结构设计的合理性与制造精度，本文将对伺服电动缸的核心结构进行系统解析，揭示其实现高精度、高响应运动的内部机制。

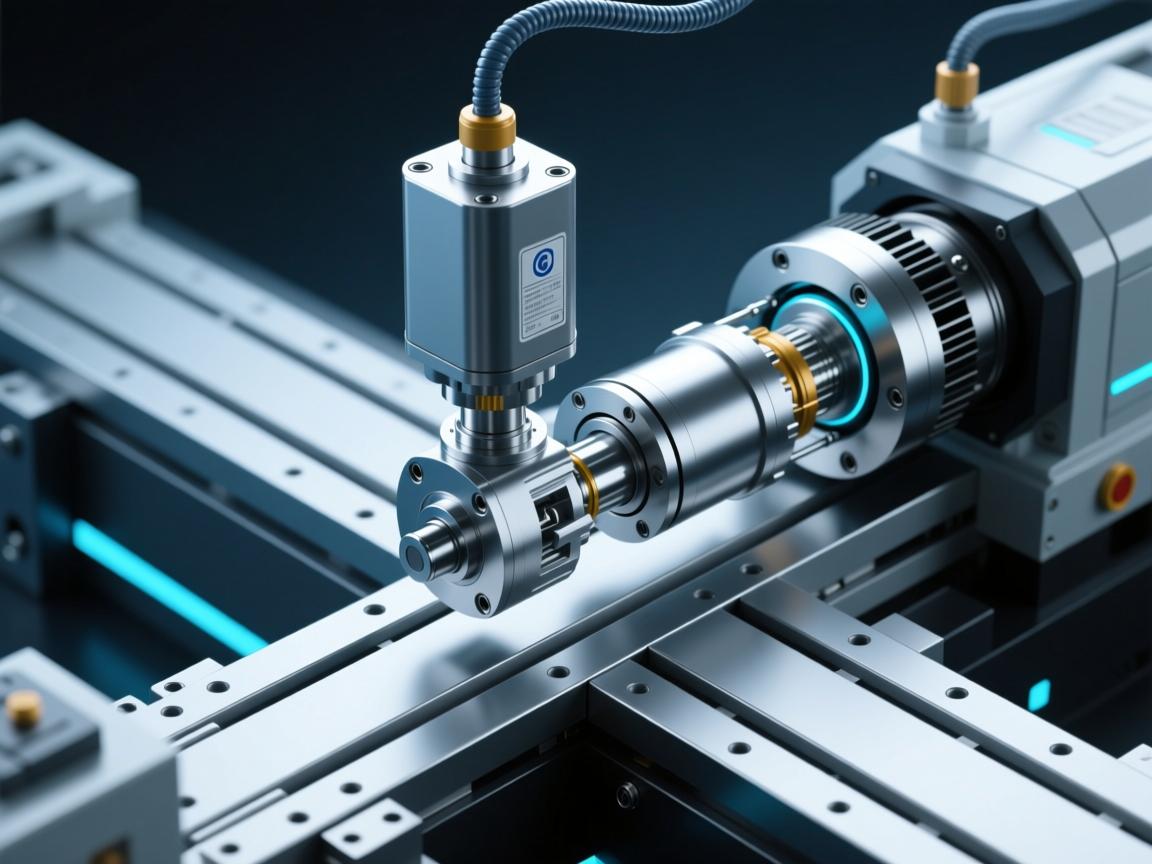

伺服电动缸主要由以下核心部件构成：

1. 伺服电机：作为动力源，提供精确的转速与扭矩控制，其内置编码器可实现闭环反馈,确保运动精度。
2. 传动机构：通常采用高精度滚珠丝杠或行星滚柱丝杠，将电机的旋转运动转化为直线运动，滚珠丝杠具有传动效率高、使用寿命长等特点,是多数电动缸的首选方案。
3. 缸体与导向机构：缸体作为整体支撑结构，内部常配备直线导轨或导向轴承,以承受径向力并确保推杆运动的直线精度。
4. 推杆（活塞杆）：直接输出直线运动的部件，需具备高刚性、低摩擦和耐磨特性,表面通常经过硬化处理或特殊涂层工艺。
5. 轴承与支撑单元：用于固定丝杠并承受轴向载荷，多选用高精度角接触轴承,以提升系统刚性与运动平稳性。
6. 位置反馈装置：如外置光栅尺或磁栅尺，与电机编码器构成双重闭环系统，可进一步提升定位精度（可达±0.01mm甚至更高）。
7. 防护组件：包括防尘密封圈与波纹管，有效防止粉尘、液体等异物侵入,延长核心部件的使用寿命。

结构设计中的关键技术要点

• 一体化集成设计：现代伺服电动缸趋向于将电机、丝杠、传感器高度集成，缩短传动链，减少中间误差,提高系统刚性与响应速度。
• 热管理设计：高速运行中丝杠与电机易产生热量，优秀的设计会通过散热鳍片、循环冷却通道或热隔离布局来控制温升,避免热变形影响定位精度。
• 模块化与兼容性：许多产品采用标准化接口设计，支持快速更换电机或反馈装置,便于适配不同工况需求。

结构差异对性能的影响

不同传动形式直接影响性能表现：行星滚柱丝杠相比滚珠丝杠承载能力更强，适用于重载、高频场景；同步带传动型电动缸则更适合长行程、高速轻载的应用，推杆的中空设计可用于穿线或安装附加传感器,进一步拓展了其功能适应性。

未来结构发展趋势

随着工业4.0的深入推进,伺服电动缸在结构上正朝着智能化与轻量化方向演进：

• 集成智能诊断：在缸体内嵌入振动、温度等传感器,实现运行状态的实时监测与预警。
• 新材料应用：采用碳纤维复合材料等轻质高强材料,在减轻重量的同时保持高刚性。
• 紧凑化设计：通过优化内部空间布局,在更小的体积内实现更大的推力和行程。

伺服电动缸的结构是其高性能实现的物理基石，从精密传动部件到严谨的力学设计，每一处细节都直接影响最终的运动控制效果，深入理解其结构原理，有助于在选型与应用中充分发挥其技术优势，为高端装备制造提供可靠的运动支撑，随着材料科学与机电一体化技术的持续发展，伺服电动缸的结构设计必将更加精巧、高效与强大。

---
