伺服电动缸内部结构详解，从核心部件到工作原理

，伺服电动缸是一种将伺服电机旋转运动精确转化为直线推力的高精度自动化执行元件，其核心结构主要由伺服电机、高精度行星滚柱或滚珠丝杠、缸筒及内置位移传感器等部件构成。，工作时，伺服电机接收控制器的脉冲信号，产生精确的旋转扭矩，该扭矩通过联轴器或同步带驱动丝杠（滚珠或滚柱丝杠）旋转，由于丝杠螺母被防转机构限制，只能进行轴向移动，从而将旋转运动转化为精准的直线往复运动，最终推动负载，整个过程中，内置的位移和力传感器实时反馈信号，形成闭环控制，确保了推力的稳定与定位的精准。

伺服电动缸是一种将伺服电机的旋转运动转化为高精度直线运动的精密执行机构,它融合了伺服电机精准控制能力与液压缸的直线输出特性，广泛应用于工业自动化、航空航天、实验设备、机器人等高要求领域，要深入理解其卓越性能的来源，就必须系统剖析其内部结构，本文将从核心部件入手，解析伺服电动缸的内部构造及其协同工作机制。

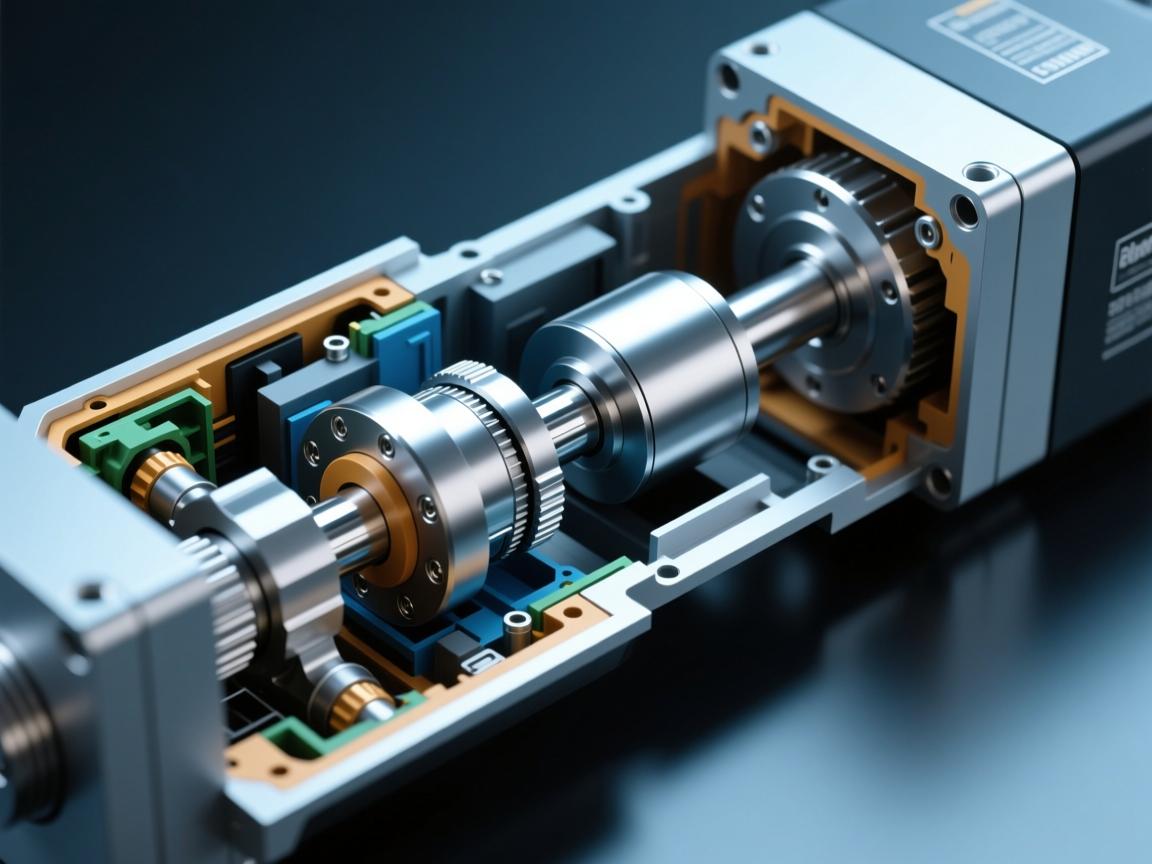

伺服电动缸的内部是一个高度集成的模块化系统,主要由以下核心部件构成：

伺服电机

• 功能：作为系统的“大脑”与动力源，伺服电机接收控制器发出的脉冲信号，精确控制转速与转角，从而决定电动缸的输出位移、速度及推力。
• 安装位置：通常位于电动缸尾部，或通过同步带与缸体平行安装。

传动机构

传动机构是实现旋转运动向直线运动转换的关键部分,主要有以下两种形式：

• 行星滚柱丝杠：作为高性能电动缸的首选传动方式，其结构特点是丝杠被一圈滚柱包围，滚柱在丝杠和螺母之间作行星式滚动，这种设计具有承载能力强、刚性高、使用寿命长、精度保持性好等优势，尤其适用于重载、高频及高精度应用场景。

• 滚珠丝杠：作为一种更为常见且经济实用的传动方式，滚珠丝杠通过循环滚珠在丝杠与螺母之间滚动传递运动，其优点在于摩擦小、传动效率高，但在极端重载或冲击负载条件下，其性能与寿命略逊于行星滚柱丝杠。

缸体

• 功能：作为整个系统的“骨架”，缸体不仅为丝杠、轴承等核心部件提供支撑与保护，还引导活塞杆进行精确直线运动，缸体通常采用高强度铝合金或不锈钢材料制造，兼顾轻量化与结构刚性。

活塞杆（推杆）

• 功能：活塞杆是直接执行直线输出动作的部件，一端与丝杠螺母相连，另一端连接被驱动设备，为提高其耐用性，活塞杆常经过淬火、镀硬铬等表面处理，具备优异的硬度、耐磨性与耐腐蚀性能。

轴承系统

• 功能：精密轴承（如角接触球轴承或圆锥滚子轴承）通常安装在丝杠一端或两端，用于承受来自活塞杆的轴向力与径向力，确保丝杠平稳、精确旋转，并将负载有效隔离，避免对伺服电机造成影响。

内置编码器（常见于高端型号）

• 功能：虽然不是所有电动缸都标配，但高端型号通常会集成内置编码器，它直接或间接检测活塞杆的实际位置，并将信号反馈给伺服驱动器，形成闭环控制系统，从而实现对位置与速度的实时监测与精确补偿，保障极高的重复定位精度。

限位开关与传感器

• 功能：为保障运行安全，电动缸通常内置或外置机械式或电子式限位开关，用于设定活塞杆运动的物理极限，防止超程造成设备损坏，部分型号还可能集成力传感器，以实现精确的推力控制。

---

内部工作流程简述

当伺服电机接收到控制器指令后,其输出轴开始旋转，整个系统按如下流程协同工作：

1. 电机的旋转扭矩通过联轴器或同步带无间隙地传递至丝杠（行星滚柱丝杠或滚珠丝杠）。
2. 丝杠的旋转带动与之配合的螺母产生轴向位移。
3. 螺母推动活塞杆在缸体内部进行精确的直线往复运动。
4. 轴承系统负责支撑丝杠，承受来自活塞杆的轴向推力。
5. 在运动过程中,内置编码器持续监测活塞杆的实际位置，并将数据反馈至驱动器，系统据此实时调整电机运动，消除误差。
6. 当活塞杆运动至预设极限位置时,限位开关被触发，系统立即停止运行，确保设备安全。

---

伺服电动缸的内部结构是一项精密协作的工程成果,从作为动力源的伺服电机，到高效转换运动的传动机构（行星滚柱丝杠/滚珠丝杠），再到提供稳固支撑的缸体与轴承系统，每一部件都发挥着不可或缺的作用，正是这种高度集成与精密设计，使伺服电动缸能够实现微米级定位精度、高响应速度与稳定推力输出，成为现代高端装备中不可或缺的核心执行元件，深入理解其内部结构，对于正确选型、高效使用与科学维护伺服电动缸具有重要指导意义。

---
