伺服电动缸内部结构详解，从核心部件到工作原理

，伺服电动缸是一种将伺服电机的旋转运动精确转化为直线推力的高精度自动化执行元件，其核心结构主要包括伺服电机、高精度行星滚柱丝杠或滚珠丝杠，以及缸筒和推杆等部件。，其工作原理是：伺服电机接收来自控制器的脉冲信号，产生精确的旋转运动，该旋转动力通过联轴器或同步带传递给丝杠，使其高速旋转，而套在丝杠上的螺母则因防转机构的限制，将丝杠的旋转运动转化为自身的直线往复运动，从而驱动与螺母连接的推杆伸出或缩回，最终输出高精度、高响应的推力和速度，整个过程集成了伺服系统的高控制精度与机械传动的高效率，实现了精确的位移、速度和推力控制。

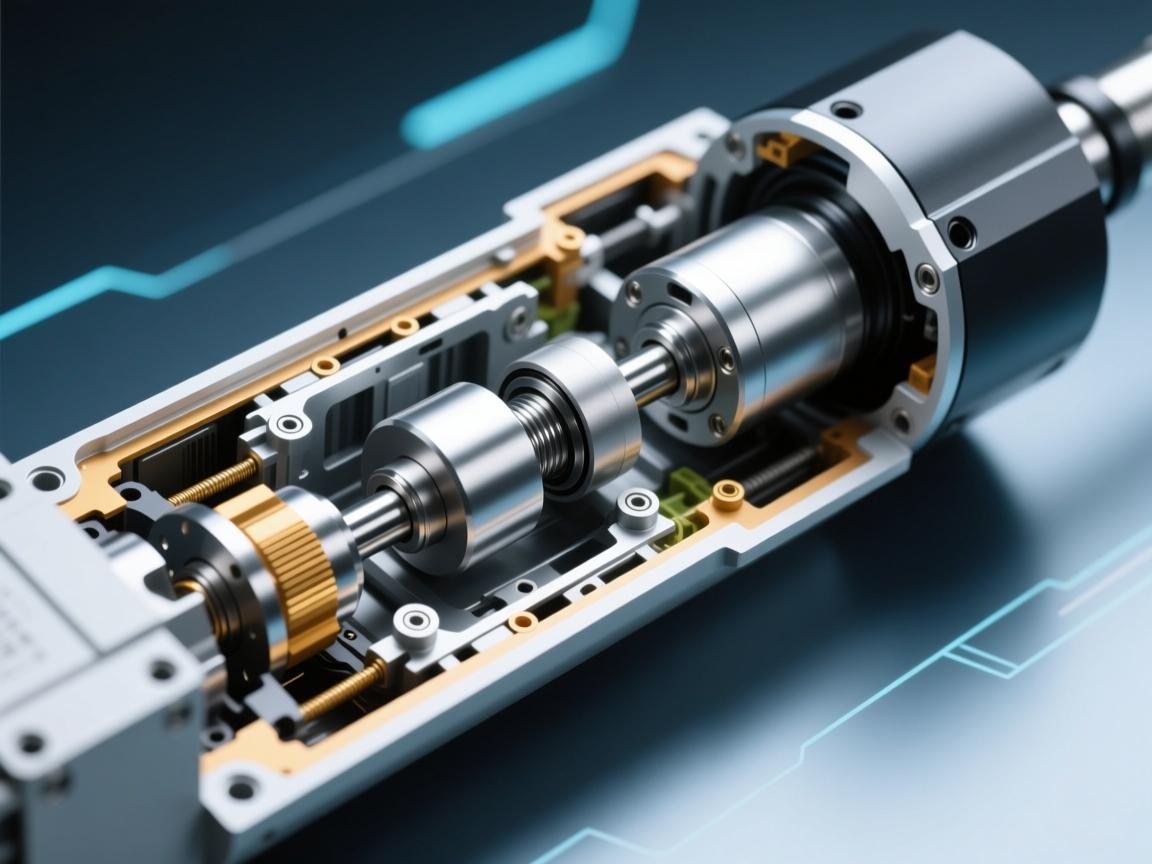

核心内部结构剖析

驱动部分：伺服电机

伺服电机作为电动缸的“心脏”，负责提供原始动力，它接收来自控制器的电信号（如脉冲或模拟量），精确控制输出转速、转角和转矩，与普通电机不同，伺服电机具备快速启停、精确定位的能力，为整个系统的高动态响应和精准控制奠定基础。

传动部分：核心减速与运动转换机构

传动部分是实现旋转运动向直线运动转换的关键环节,主要包括以下组件：

• 减速机构（可选）：在中大型或大推力需求的电动缸中，常集成行星减速机或谐波减速机，其作用是降低转速、放大扭矩，使电动缸能以较低转速输出更大推力。

• 运动转换机构：通常采用滚珠丝杠或行星滚柱丝杠：

  • 滚珠丝杠：由丝杠和螺母构成，通过循环滚珠在螺旋滚道中滚动，实现低摩擦、高效率的运动转换，具有精度高、寿命长等优点，是多数伺服电动缸的首选。
  • 行星滚柱丝杠：在丝杠周围布置多个滚柱，承载能力更强、刚性更高，适用于冲击负载大、对刚性与寿命有严苛要求的重载场景。

执行部分：缸筒与活塞杆（推杆）

• 缸筒：作为电动缸的“躯干”，是高精度金属圆筒，内部容纳丝杠副与轴承，承担支撑、保护与导向功能。
• 活塞杆（推杆）：与丝杠螺母前端相连，直接输出推力与直线运动，其端部通常设有螺纹孔或关节轴承，便于连接外部负载，高品质活塞杆经过精密研磨与表面处理，具备高硬度与耐腐蚀性。

支撑与反馈部分

• 支撑轴承：缸筒内部安装高精度角接触球轴承或圆锥滚子轴承，用于承受丝杠产生的轴向与径向力，确保丝杠平稳、精确运转。

• 位置反馈装置：实现闭环控制的核心，通常采用内置编码器（位于电机尾部）反馈电机转角；更高精度的系统还会在推杆侧集成直线位移传感器（如光栅尺），直接测量推杆的绝对位置，实现全闭环控制，消除传动误差，达成微米级定位精度。

• 限位开关与防转机构：内置机械或磁性限位开关，设定物理运动极限以保障设备安全，活塞杆或外部设有防转结构，确保其在伸缩过程中仅作直线运动，避免旋转。

---

内部工作流程简述

当控制器发出指令后,系统按以下步骤运行：

1. 伺服电机启动,输出扭矩；
2. 扭矩经减速机构（如有）增矩减速后，传递至滚珠丝杠或行星滚柱丝杠；
3. 丝杠旋转驱动螺母（与活塞杆固定）沿轴线做直线运动；
4. 螺母带动活塞杆实现伸出或缩回,输出精确的推拉动作；
5. 编码器实时反馈位置与速度信号至驱动器,与目标指令进行比对与修正，形成精准闭环控制。

---

伺服电动缸是精密机械与先进电控技术的高度融合,从提供动力的伺服电机，到高效转换运动的滚珠丝杠，再到确保稳定运行的支撑轴承与实现精准控制的编码器，每一部件都发挥着不可或缺的作用，正是这种高度集成与优化的内部设计，使伺服电动缸能够胜任各类高精度、高响应、高可靠性的自动化任务，成为现代工业装备中不可或缺的核心执行元件。

---
