伺服电动缸内部结构详解，从原理到核心组件，伺服电动缸内部结构深度解析，从工作原理到核心组件详解

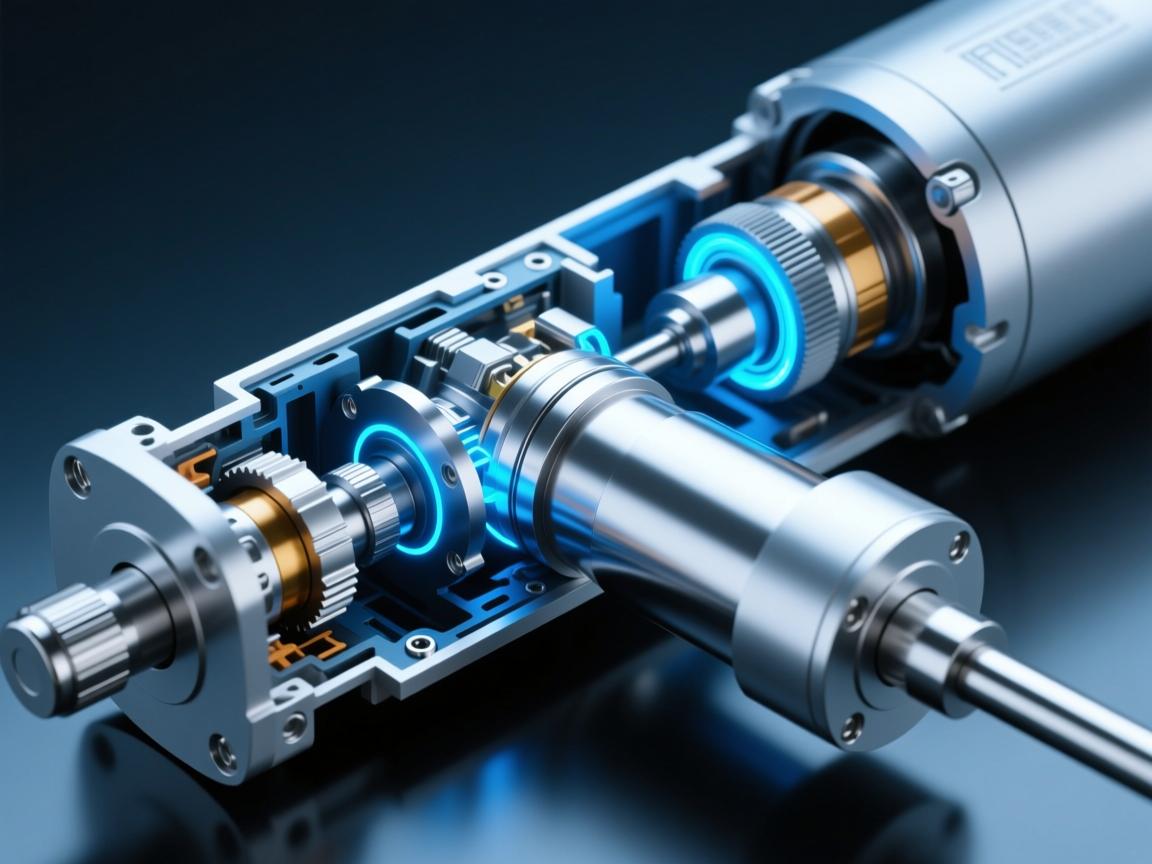

，伺服电动缸是一种将伺服电机的旋转运动精确转化为直线推力的高精度自动化执行元件，其核心工作原理是：伺服电机接收控制器的指令信号，产生精确的旋转运动，通过同步带或联轴器传递给高精度的滚珠丝杠副，滚珠丝杠作为核心传动部件，将旋转运动转化为丝杠螺母的直线往复运动，进而驱动与螺母连接的推杆伸出或缩回，实现精确的位移、速度和推力控制，其内部结构主要由伺服电机、传动机构（同步带/减速器）、滚珠丝杠副、轴承、推杆以及内置的位置反馈装置等核心组件构成，共同确保了系统的高精度、高刚性和快速响应能力。
伺服电机
伺服电机作为系统的动力源,也是实现“伺服”精度的起点，它接收来自控制器的脉冲信号，精确控制转速和转角，与普通电机不同，伺服电机内置编码器，可实时反馈转子位置信息，形成闭环控制，从而实现对电动缸末端位置、速度及推力的精准调控。
传动机构
传动机构是将旋转运动转换为直线运动的核心部件,主要有以下两种主流形式：
-
行星滚柱丝杠
作为高性能电动缸的首选传动方式，行星滚柱丝杠采用行星轮系结构，将旋转运动传递至螺母，螺纹滚柱作为“行星轮”环绕在丝杠（太阳轮）周围滚动，其优点在于承载能力极强、刚性高、寿命长，能承受极高的径向与轴向载荷，适用于重载、高频及高精度应用场景。 -
滚珠丝杠
滚珠丝杠是更为常见的传动形式，通过在丝杠和螺母之间循环滚珠来减小摩擦，实现高效传动，其传动效率可达90%以上，精度高、发热量小，但在抗冲击载荷和极限负载能力方面通常略逊于行星滚柱丝杠。
缸筒与活塞杆（推杆）
-
缸筒
作为电动缸的主体结构，缸筒内部容纳丝杠与螺母总成，起到支撑、保护与导向作用，通常采用高强度铝合金或不锈钢材料，确保整体结构刚性及耐腐蚀性能。 -
活塞杆（推杆）
前端与螺母相连，后端输出直线运动，活塞杆常经过表面硬化处理（如镀硬铬），以提高其耐磨性和耐腐蚀性，保障在频繁伸缩运动下的长期稳定性。
轴承与支撑单元
轴承系统对承受轴向和径向载荷至关重要,在丝杠末端通常安装高精度角接触球轴承或推力轴承，用于精确定位丝杠并承受来自活塞杆的轴向力，确保传动过程平稳、无晃动。
内置编码器（可选但关键）
除伺服电机自带的编码器外,部分高精度电动缸还会在活塞杆末端或丝杠另一端安装第二位置反馈编码器（如直线光栅尺），构成全闭环控制系统，该设计可直接监测推杆的实际位置，有效消除传动链中因丝杠热伸长、背隙等因素引起的误差，进一步提升控制精度。
限位与缓冲装置
为防止电动缸在行程终点受到硬冲击,通常设置机械限位块或电子限位（由控制器设定）以限定运动范围，部分型号还集成液压缓冲器或聚氨酯缓冲垫，用于吸收行程末端的动能，降低振动与噪音。
制动器（可选）
在垂直安装或需防止断电后负载下坠的应用中,电动缸可集成断电制动器，当伺服电机断电时，制动器自动锁死电机轴，防止负载因自重移动，确保设备安全。
工作流程简述
控制器发出指令后,伺服电机开始旋转，扭矩通过联轴器传递至丝杠（行星滚柱丝杠或滚珠丝杠），旋转的丝杠驱动螺母沿轴线作直线运动，螺母带动活塞杆伸出或缩回缸筒，从而输出精确的推力或拉力，整个过程由编码器实时监控并反馈至控制器，形成动态闭环控制系统，确保执行结果与指令高度一致。
伺服电动缸的内部结构是一个集精密机械、电机驱动与智能控制于一体的复杂系统，从提供动力的伺服电机，到高效传动的丝杠副，再到坚固的缸体与高精度反馈系统，每一组件都对其最终的精度、速度、负载能力与可靠性起着决定性作用，深入理解其内部结构，是正确选型、高效应用与有效维护伺服电动缸的关键所在。
