伺服电动缸内部结构详解，从原理到核心组件

，伺服电动缸是一种将伺服电机的旋转运动精确转化为直线推力的高集成化模块，其核心工作原理是：伺服电机通过同步带或联轴器，将动力传递给高精度的滚珠丝杠副，丝杠上的螺母在旋转驱动下，沿轴向线性移动，从而带动与螺母连接的推杆伸出或缩回，实现精确的位移、速度和推力控制。，其内部核心组件主要包括：作为动力源的伺服电机、负责运动转换的滚珠丝杠副（或行星滚柱丝杠）、承受径向力的轴承、以及外壳、推杆和位置反馈装置（如内置编码器）等，这种结构使其具备了高精度、高响应、高刚性及节能环保等显著优势。

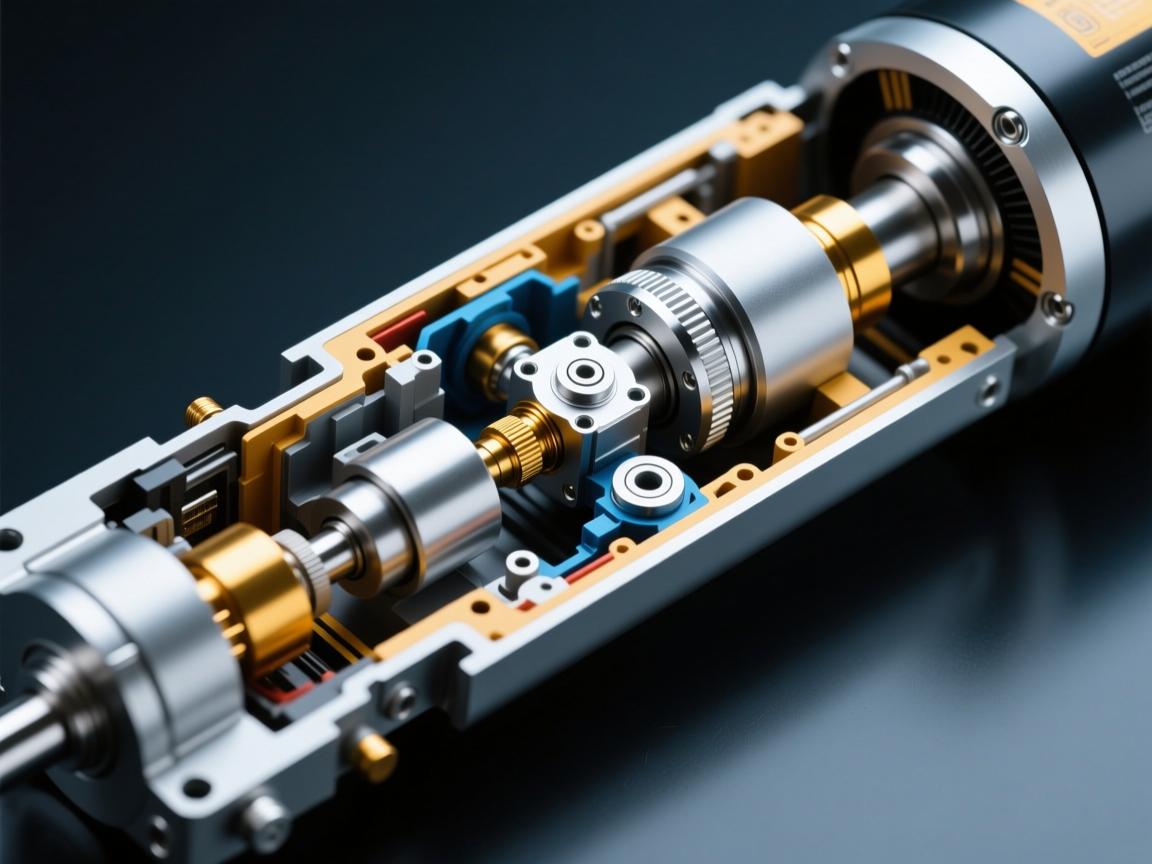

伺服电动缸是一种将伺服电机的旋转运动转化为高精度直线运动的机电一体化装置,它融合了伺服电机精准的控制性能与液压缸的直线输出形式，广泛应用于工业自动化、机器人、航空航天、试验设备等对定位精度要求极高的领域，要理解其卓越性能的来源，必须深入剖析其内部结构。

伺服电机

伺服电机作为电动缸的“动力心脏”，接收来自控制系统的电信号指令，精确控制输出轴的转速、转角及转矩，与普通电机不同，伺服电机内置编码器，能够实时反馈电机位置信息，形成闭环控制，这是实现高精度定位的关键基础。

传动机构

传动机构是将旋转运动转换为直线运动的核心部分,主要包括以下两种形式：

• 丝杠传动：这是目前最常用的传动方式，通过精密丝杠（螺杆）与配套螺母的配合实现运动转换，当伺服电机驱动丝杠旋转时，螺母会沿丝杠轴线做直线运动，根据丝杠结构的不同，主要分为：

  • 滚珠丝杠：在丝杠与螺母之间设置滚珠作为滚动体，摩擦小、传动效率高（可达90%以上），具备高精度和长寿命，是高性能电动缸的首选方案。
  • 行星滚柱丝杠：采用螺纹滚柱作为传动元件，承载能力强、刚性高，抗冲击性能优越，适用于重载、高冲击等严苛工况。

• 同步带传动：在某些设计中，伺服电机通过同步带和带轮间接驱动丝杠，这种结构不仅可调整传动比，还能实现电机与缸体的平行布置，有效节省安装空间。

缸体

缸体是电动缸的“结构骨架”，通常采用高强度铝合金或钢材制造，它不仅为丝杠、轴承等内部组件提供稳固支撑与保护，还确保各部件在精确的同轴度下运行，同时承受推拉负载。

轴承系统

轴承系统是保障传动平稳性和精度的关键,主要承担以下作用：

• 径向轴承：用于支撑丝杠，承受径向载荷。
• 推力轴承：安装在丝杠端部，用于承受电动缸工作过程中产生的轴向推力，高质量的角接触球轴承或圆锥滚子轴承是常见选择，确保电动缸在高负载下稳定运行。

活塞杆（推杆）

活塞杆是直接执行直线运动并输出推/拉力的部件，通常采用高强度合金钢制造，表面经过硬化处理（如镀硬铬），以提高耐磨性和抗腐蚀能力，螺母通常与活塞杆内部固定连接，使其随螺母同步做直线运动。

内置编码器（可选但关键）

除伺服电机自带的编码器外,部分高端电动缸还会在活塞杆末端或内部集成直线位移传感器（直线编码器），该传感器可直接、实时检测活塞杆的绝对位置，实现全闭环控制，有效消除丝杠传动中的背隙、热膨胀等误差，达到最高级别的定位精度。

限位与缓冲装置

为防止电动缸在行程终点受到硬冲击,通常会在内部设置机械限位开关，或通过伺服系统设定电子限位范围，部分型号还配备液压或聚氨酯缓冲器，用于在运动末端平稳吸收能量，保护设备结构。

制动器（可选）

在垂直安装或需防止断电后负载下坠的应用中,电动缸会集成断电刹车（抱闸）装置，当伺服电机断电时，制动器自动锁死电机轴，防止负载移动，确保系统安全。

工作过程简述

当控制器发出指令后,伺服电机开始旋转，通过传动机构（直连或皮带）驱动丝杠转动，与丝杠配合的螺母将旋转运动转化为直线运动，并带动活塞杆伸出或缩回，整个过程由伺服驱动器和编码器实时监测与调整，确保活塞杆的速度、位置和推力严格符合预设要求。

伺服电动缸的内部结构是一个集精密机械、电机驱动与智能控制于一体的复杂系统，其高性能的秘密，源于滚珠丝杠/行星滚柱丝杠的高效传动、伺服电机的精准驱动以及编码器的实时反馈，深入理解其内部构造，不仅有助于正确选型、使用和维护伺服电动缸，更是充分发挥其在自动化设备中卓越性能的重要基础。
